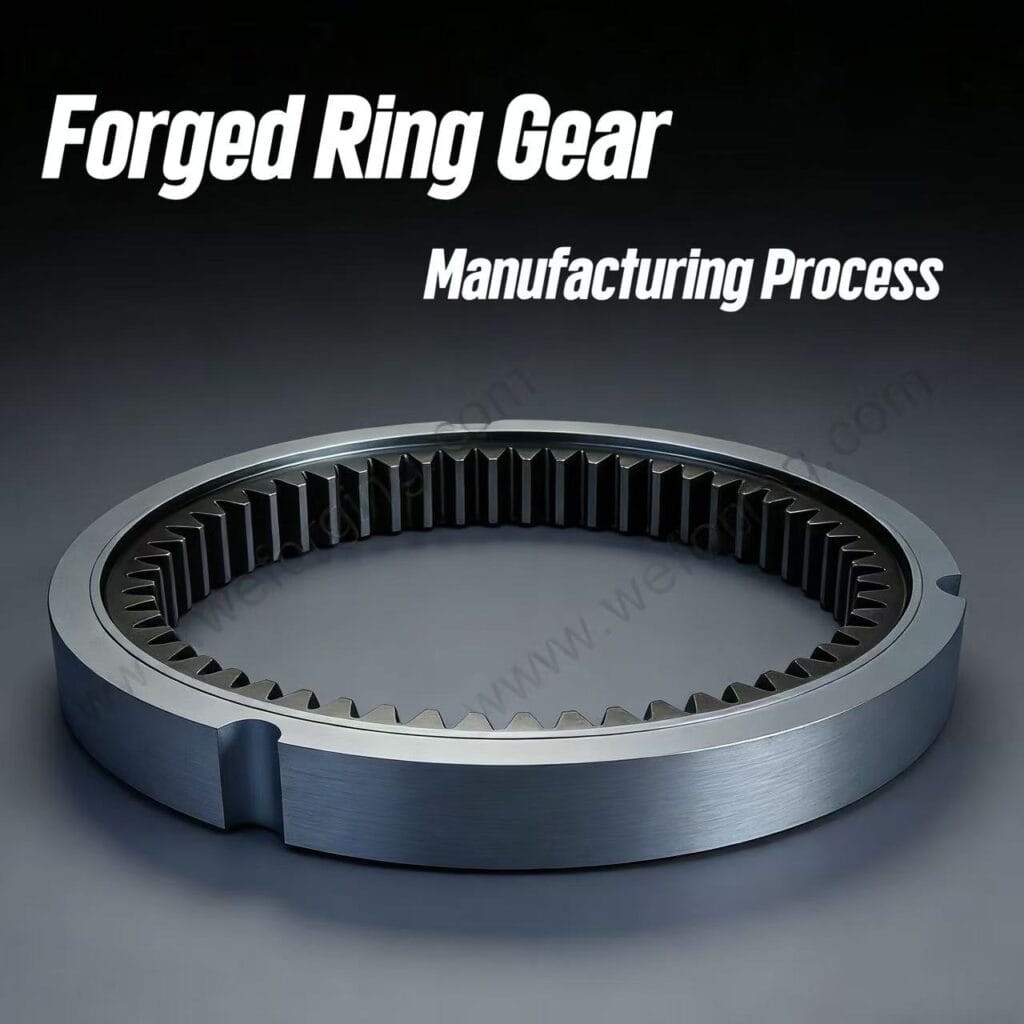

Processo di produzione delle corone dentate forgiate
Le corone dentate forgiate sono componenti fondamentali nei riduttori epicicloidali, nei sistemi di rotazione, nelle macchine da miniera e nelle attrezzature industriali pesanti. Rispetto alle corone dentate fuse o saldate, quelle forgiate offrono una resistenza superiore, una maggiore durata a fatica e una maggiore stabilità dimensionale in presenza di carichi d’urto.
Questa guida spiega come vengono prodotti gli ingranaggi ad anello forgiati secondo gli standard AGMA, trattando la selezione dei materiali, la forgiatura a stampo chiuso, la lavorazione CNC, il trattamento termico e l’ispezione completa degli ingranaggi. Descrive inoltre perché molti OEM statunitensi ed europei ora preferiscono ingranaggi ad anello forgiati su misura per applicazioni ad alto rendimento.
Che cos'è un ingranaggio ad anello forgiato?

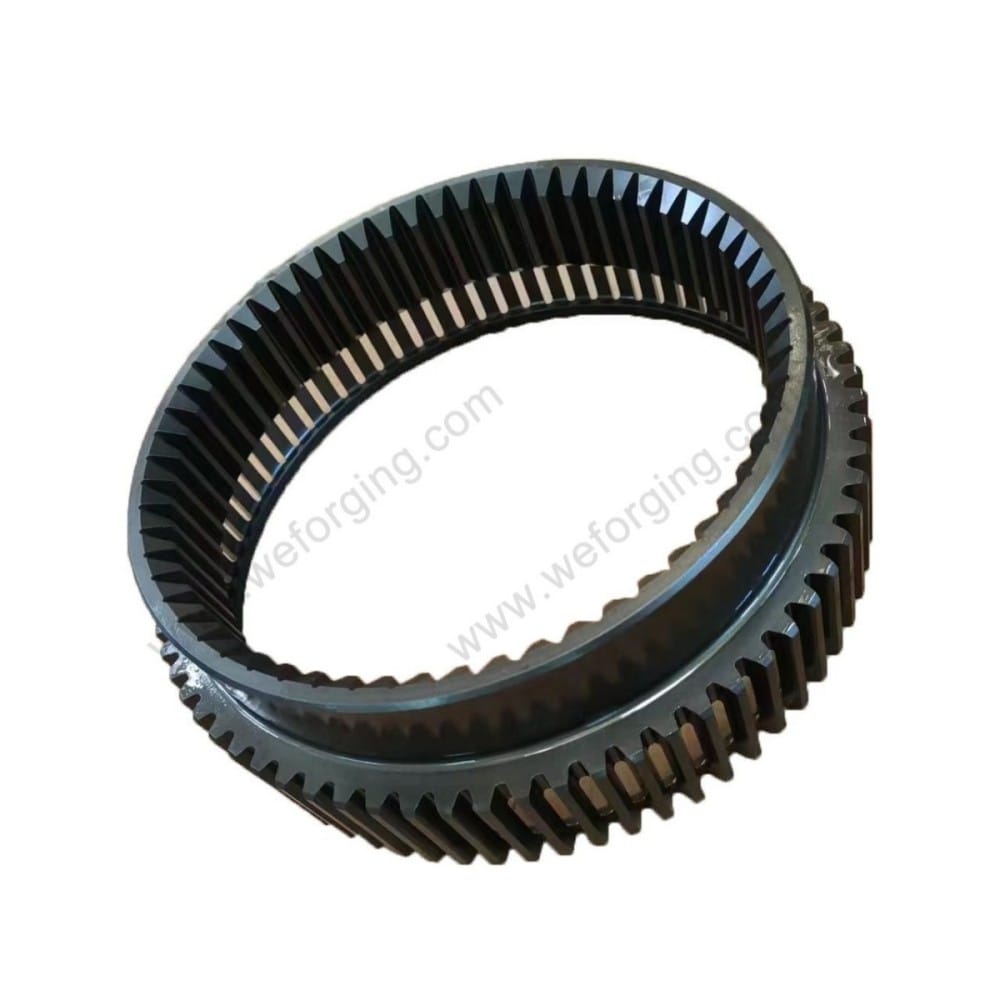

Una corona dentata forgiata è un ingranaggio interno o esterno di precisione realizzato mediante forgiatura a caldo per affinare il flusso del grano e migliorare la resistenza meccanica. Rispetto agli ingranaggi fusi o fabbricati, le corone dentate forgiate offrono una maggiore capacità di coppia, una migliore resistenza alla fatica e una precisione dei denti più stabile. In base agli standard AGMA, quali AGMA 2000-A88 e AGMA 2101-D04, fattori chiave quali durezza, eccentricità e tolleranza del profilo sono sottoposti a severi controlli. Queste caratteristiche rendono le corone dentate forgiate ideali per riduttori epicicloidali, convertitori di coppia, meccanismi di rotazione e altre applicazioni che richiedono una trasmissione di potenza affidabile.
Per ulteriori dettagli sulle corone dentate forgiate, è possibile consultare anche la nostra guida “Che cos’è una corona dentata?”.
Perché gli OEM preferiscono le corone dentate forgiate
Le corone dentate forgiate sono scelte dagli OEM statunitensi, tedeschi e britannici per la loro capacità di resistere a carichi estremi. Il flusso continuo del grano elimina la porosità, il restringimento e le crepe presenti nei componenti fusi.
I vantaggi includono:
– Elevata capacità di coppia per riduttori epicicloidali
– Eccellente resistenza alla fatica
– Geometria dei denti stabile dopo il trattamento termico
– Maggiore durata in applicazioni minerarie, edili e con macchinari pesanti
– Capacità di soddisfare i livelli di precisione AGMA Classe 8-12
Processo di produzione delle corone dentate forgiate
1. Selezione dei materiali (42CrMo / 38CrNiMoA / acciai legati)
Utilizzo di acciai legati di grado AGMA quali 42CrMo, 20CrMnTi e 38CrNiMoA per garantire resistenza, tenacità e prestazioni di trattamento termico.
2. Forgiatura a stampo chiuso del grezzo dell’ingranaggio ad anello
I billette vengono riscaldati a 1100-1200 °C e forgiati in grezzi ad anello densi con flusso di grana allineato e senza porosità.
3. Trattamento termico primario
La normalizzazione o la tempra e il rinvenimento migliorano la tenacità, affinano la struttura del grano e stabilizzano il materiale per la lavorazione.

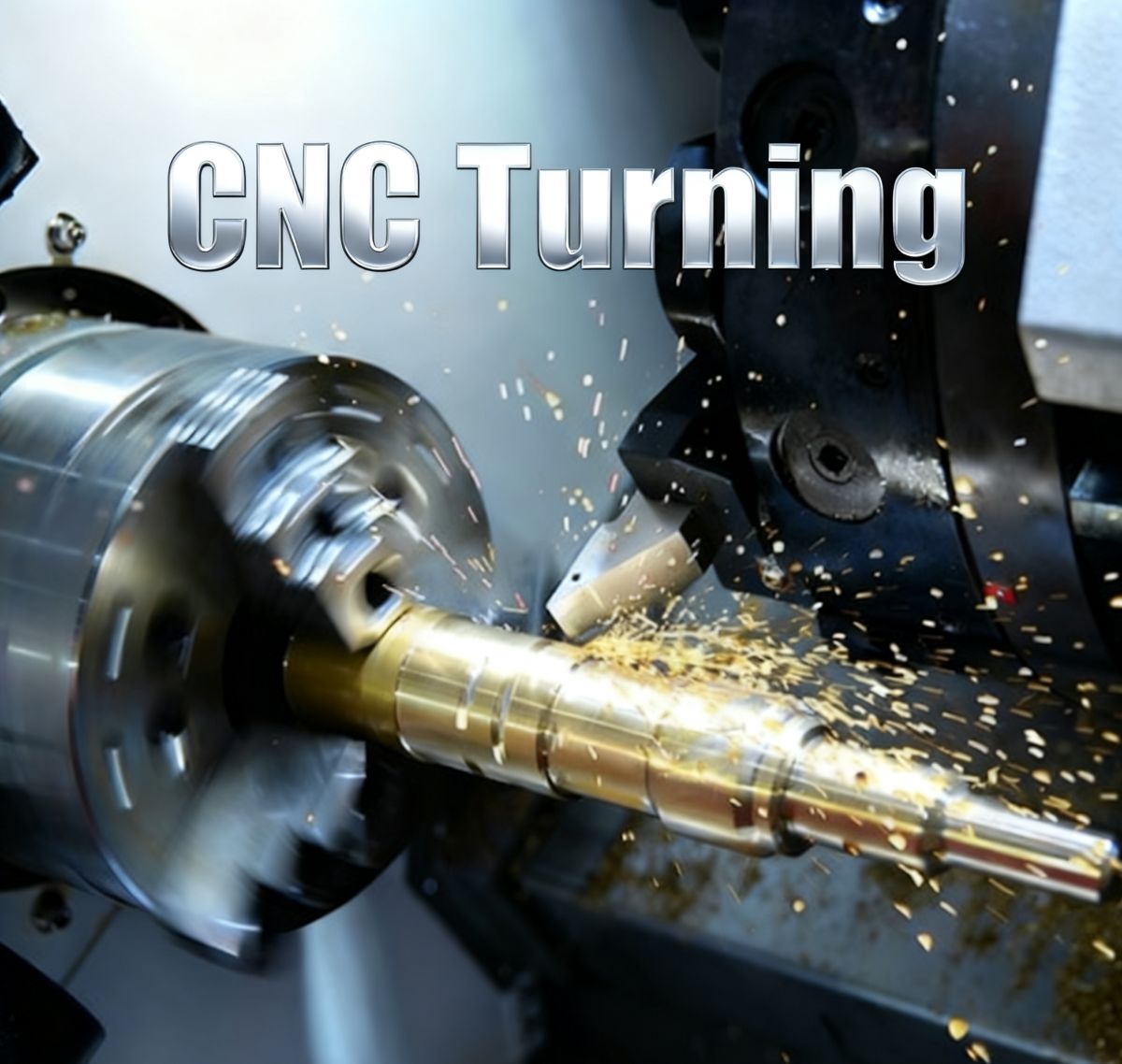

4. Tornitura CNC grezza e pre-lavorazione
Il grezzo viene tornito con macchine CNC per stabilire le superfici di riferimento, le dimensioni accurate del foro/diametro esterno e la concentricità.
5. Taglio dei denti degli ingranaggi (formatura / fresatura / brocciatura)
I denti vengono prodotti mediante formatura, fresatura o brocciatura a seconda delle dimensioni e del profilo. Gli standard AGMA controllano la precisione e l’eccentricità.
6. Indurimento superficiale mediante nitrurazione
La nitrurazione migliora la durezza superficiale, la resistenza all’usura e la resistenza alla fatica con una deformazione minima, fondamentale per le corone interne.
7. Finitura meccanica e finitura dura (rettifica/levigatura)
La finitura meccanica corregge le distorsioni e garantisce tolleranze strette.
La rettifica dei denti garantisce bassa rumorosità, ingranaggio fluido e precisione AGMA Classe 10-12.
8. Ispezione finale (AGMA/ISO)
L’ispezione finale comprende prove di durezza, analisi del profilo e del passo degli ingranaggi, controlli di eccentricità e concentricità, prove non distruttive con particelle magnetiche o ultrasuoni e misurazioni dimensionali complete con CMM, garantendo la completa conformità agli standard AGMA e alle specifiche del cliente.
9. Imballaggio e spedizione
Gli ingranaggi finiti vengono rivestiti con olio antiruggine, avvolti in modo sicuro e imballati in casse di legno di qualità export per una consegna sicura.
Controllo qualità
Le ispezioni di qualità includono:
- Test a ultrasuoni e con particelle magnetiche
- Misurazione del profilo dei denti
- Controllo dell’eccentricità e della concentricità
- Misurazione CMM
- Prove di durezza e metallografiche
Queste fasi garantiscono la precisione AGMA e l’affidabilità a lungo termine.
Applicazioni
Le corone dentate forgiate sono ampiamente utilizzate nei sistemi di trasmissione per impieghi gravosi che richiedono una coppia elevata, una distribuzione stabile del carico e una lunga durata. La loro resistenza e durata le rendono componenti essenziali nelle seguenti applicazioni:
1. Riduttori epicicloidali
Le corone dentate forgiate supportano la moltiplicazione della coppia multistadio e garantiscono una ripartizione stabile del carico all’interno dei treni di ingranaggi epicicloidali.
(Frantoi, nastri trasportatori, sistemi di perforazione)
Le corone dentate forgiate resistono a carichi d’urto elevati, polveri abrasive e lunghi cicli operativi tipici degli ambienti minerari.
3. Macchine edili
(Escavatori, gru, pale caricatrici)
Garantiscono una trasmissione affidabile della coppia in condizioni di carico variabile e impatti frequenti tipiche delle macchine edili.
4. Cuscinetti e azionamenti girevoli
Le corone dentate forgiate consentono un movimento rotatorio fluido e sopportano forze assiali e radiali elevate nei meccanismi girevoli per impieghi gravosi.
5. Azionamenti di imbardata per turbine eoliche
Garantiscono un posizionamento accurato dell’imbardata e resistono alla fatica causata dalle continue regolazioni direzionali nelle turbine eoliche.
In tutti questi settori, le corone dentate forgiate offrono resistenza, durata e prestazioni a lungo termine superiori, rendendole la scelta preferita per i moderni macchinari industriali e i sistemi di trasmissione di potenza ad alta richiesta.
Perché scegliere Weforging per le corone dentate forgiate
Weforging offre un flusso di lavoro integrato che comprende forgiatura, lavorazione CNC, trattamento termico e ispezione completa. Forniamo corone dentate forgiate personalizzate da 200 mm a 2000 mm, conformi ai requisiti AGMA, ISO e ASTM.
I vantaggi includono:
- Corone dentate forgiate personalizzate
- Lavorazione conforme alle norme AGMA
- Lavorazione affidabile di 42CrMo / 38CrNiMoA
- Tempi di consegna stabili
- Imballaggio di qualità per l’esportazione
- Supporto per ordini OEM e basati su progetti
Cerchi corone dentate forgiate personalizzate?
Weforging fornisce corone dentate forgiate conformi alle norme AGMA con forgiatura interna completa, lavorazione CNC, trattamento termico e ispezione degli ingranaggi.
Se il tuo progetto richiede corone dentate ad alta precisione per riduttori epicicloidali, azionamenti girevoli o attrezzature industriali per impieghi gravosi, il nostro team di ingegneri può supportarti dalla revisione del progetto alla produzione.
Contattaci per discutere le tue specifiche.
