Flangia rotonda lavorata con precisione | Soluzioni per tubazioni ad alta pressione

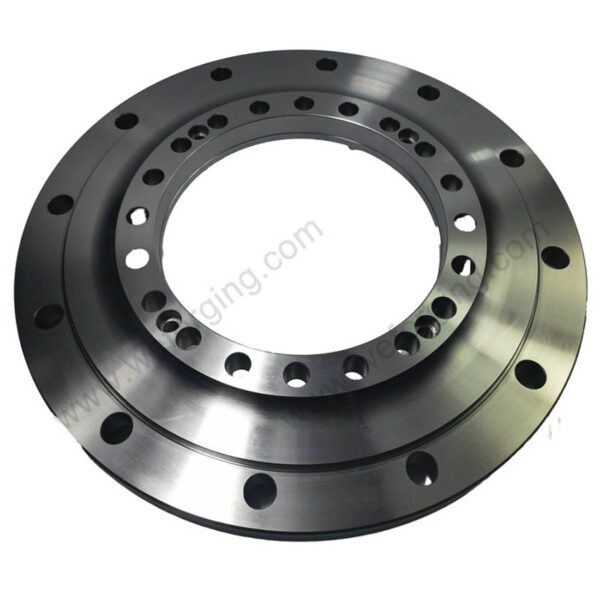

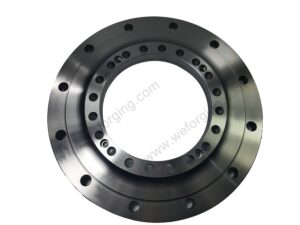

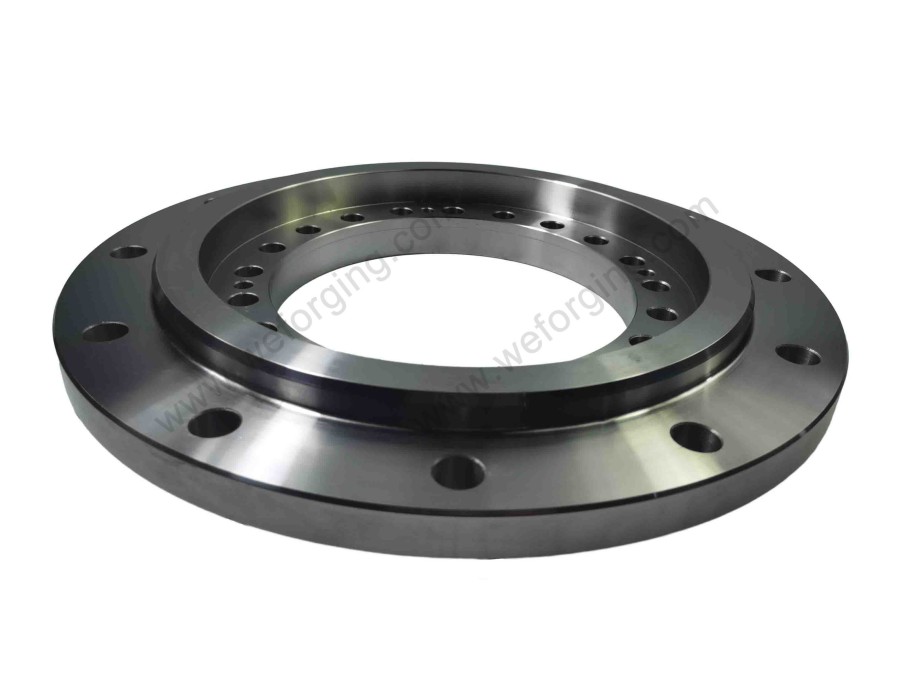

Panoramica sulle flange rotonde lavorate a CNC
Le nostre flange rotonde lavorate a CNC sono progettate per garantire resistenza, precisione e prestazioni a lungo termine. Realizzate mediante forgiatura di precisione e lavorazione a CNC, queste flange assicurano un’eccellente stabilità dimensionale e durata, rendendole adatte ad ambienti industriali particolarmente esigenti.
Specifiche del prodotto
Eccellenza dei materiali
Acciaio al carbonio: flange forgiate ASTM A105
Acciaio inossidabile: opzioni resistenti alla corrosione A182 F304/F316
Lega ad alto rendimento: A694 F42/F52 con zincatura a caldo opzionale
Leghe speciali: Duplex/Super Duplex disponibili su richiesta
Ingegneria di precisione
Standard di tolleranza: ANSI/ASME B16.5 Classe 150-2500
Finitura superficiale:
Finitura lavorata Ra 3,2 μm (standard)
Superfici di tenuta rettificate con precisione Ra 1,6 μm
Lavorazione CNC a 4 assi:
Tolleranza di planarità ±0,02 mm
Foratura in posizione reale con tolleranza entro 0,05 mm
Opzioni di configurazione
| Tipo flangia | Pressione nominale | Intervallo di temperatura |
|---|---|---|
| Collo saldato | Classe 150-2500 | – da -29 °C a 816 °C |
| Slip-On | Classe 150-900 | -29 °C a 538 °C |
| Blind | Class 150-2500 | -29°C to 816°C |
| Giunto sovrapposto | Classe 150-600 | -29 °C a 427 °C |
Caratteristiche prestazionali
Superfici di tenuta:
Faccia rialzata (RF)
Faccia piana (FF)
Giunto ad anello (RTJ)
Schemi di bullonatura:
Configurazioni standard ASME
Schemi di foratura personalizzati disponibili
Prova di pressione:
Testato idrostatico a 1,5 volte la pressione nominale
PMI (Identificazione positiva dei materiali) verificata
Applicazioni industriali
Settore petrolifero e del gas:
Tubazioni per piattaforme offshore
Linee di processo delle raffinerie
Sistemi di connessione sottomarina
Generazione di energia:
Connessioni per turbine a vapore
Sistemi di alimentazione dell’acqua della caldaia
Circuiti dell’acqua di raffreddamento
Trattamento chimico:
Linee di trasferimento acidi
Sistemi ad alta purezza
Connessioni per reattori
Trattamento dell’acqua:
Impianti di desalinizzazione
Sistemi RO ad alta pressione
Collettori di scarico pompa
Garanzia di qualità e conformità
Certificazioni:
ASME B16.5 e B16.47 Serie A/B
API 6A standard per flange di testa pozzo
Conforme alla direttiva PED 2014/68/UE
NACE MR0175 per servizio in ambiente acido
Documentazione di collaudo:
Rapporti di collaudo di fabbrica (MTR) con certificazione 3.1/3.2
Rapporti di esame con liquidi penetranti
Registrazioni delle prove di durezza
Disponibilità globale：
Magazzini negli Stati Uniti e nell’Unione Europea con spedizione rapida
Tempi di consegna per lavorazioni personalizzate: 15-30 giorni
Si accettano ordini di piccoli lotti
Servizi di assistenza tecnica:
Analisi delle sollecitazioni sulle flange
Guida alla scelta delle guarnizioni
Calcolo della coppia di serraggio dei bulloni
Consulenza sulla resistenza alla corrosione
Contattate i nostri specialisti dei sistemi fluidici per richiedere disegni tecnici e preventivi
