Ingranaggi per assali per impieghi gravosi | Componenti di trasmissione di potenza premium

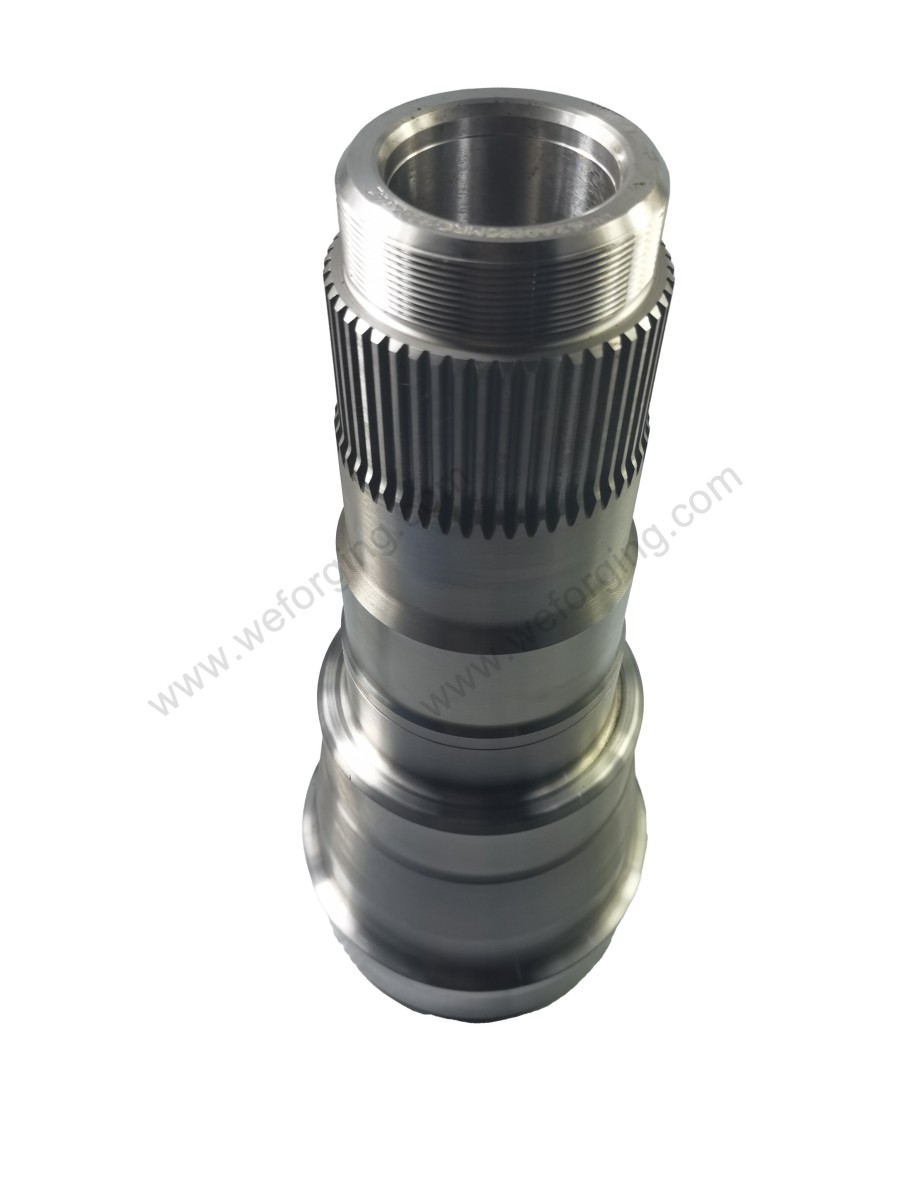

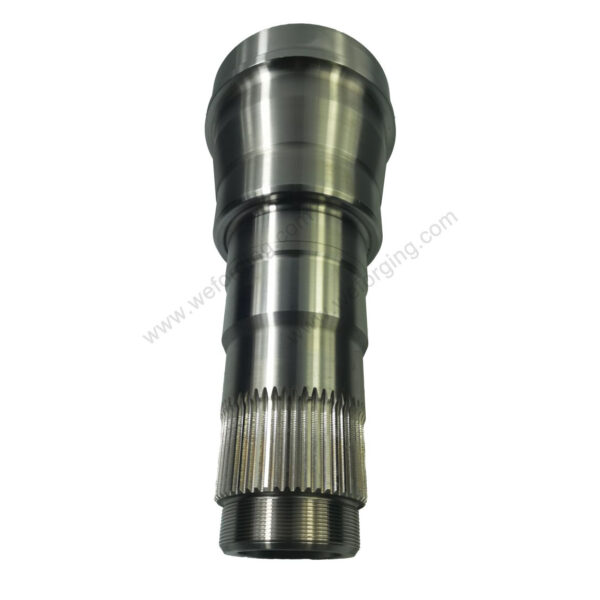

L’ingranaggio dell’asse in acciaio forgiato è un componente fondamentale della trasmissione progettato per garantire resistenza, robustezza e affidabilità eccezionali. A differenza degli ingranaggi fusi o saldati, gli ingranaggi dell’asse forgiati sono prodotti ad alta pressione, il che affina la struttura interna del grano dell’acciaio e ne migliora significativamente la capacità di carico. Ciò si traduce in una resistenza superiore agli urti, all’usura e alla fatica, rendendolo ideale per macchinari pesanti e funzionamento a lungo termine.
Specifiche del prodotto
Tecnologia dei materiali
Leghe ad alta resistenza:
Grezzi in acciaio forgiato SAE 8620/4340
Disponibili varianti cementate
Miglioramento della superficie:
Profondità di cementazione: 0,8-1,5 mm
Tempra a induzione: durezza superficiale HRC 58-62
Trattamenti speciali:
Pallinatura (intensità Almen 0,008-0,012A)
Rivestimenti antifrizione (fosfato/ossido nero)
Produzione di precisione
Taglio di ingranaggi:
Fresatura e sagomatura di ingranaggi CNC
Precisione AGMA Classe 8-10
Gamma di moduli: 2,5-12
Controllo qualità:
Ispezione del profilo dei denti al 100%
Finitura superficiale: Ra 0,8-1,6 μm
Bilanciamento dinamico disponibile
Dati sulle prestazioni
| Specifiche | deiparametri |
|---|---|
| Capacità di coppia | fino a 12.000 Nm |
| Durata a fatica | 1×10⁷ cicli con carico nominale all’80% |
| Temperatura di esercizio: | da -40 °C a +120 °C |
| Livello di rumorosità | ≤78 dB a 1000 giri/min |
Opzioni di configurazione
Tipi di ingranaggi:
Ipoidali (offset fino a 25 mm)
Cono elicoidale (rapporto da 1:1 a 6:1)
Ingranaggi cilindrici (angolo di pressione 20°)
Opzioni di foro:
Splined (DIN 5480/5482)
Con chiavetta (ANSI B17.1)
Profili brocciati personalizzati
Applicazioni industriali
Trasporti:
Differenziali per autocarri di classe 8
Sistemi per assali di rimorchi pesanti
Trasmissioni per veicoli militari
Attrezzature pesanti:
Trasmissioni finali per bulldozer
Mining truck differentials
Cambi per mietitrici agricole
Industriale:
Meccanismi di imbardata per turbine eoliche
Sistemi di trasmissione per acciaierie
Gruppi di trasmissione per propulsione navale
Garanzia di qualità
Certificazioni:
Produzione conforme alla norma ISO 9001:2015
Conforme alla norma AGMA 2008-C08
Testato per la fatica secondo la norma SAE J2319
Tracciabilità dei materiali (MTR 3.1)
Protocolli di prova:
Banchi prova per ingranaggi back-to-back
Prove di sfregamento FZG (DIN 51354)
Rapporti di analisi metallurgica
Rapporti di controllo dimensionale
Fornitura globale:
Magazzino in Nord America/Europa
Tempi di consegna di 15-30 giorni per lo sdoganamento
Capacità produttiva per emergenze
Servizi di ingegneria:
Analisi delle sollecitazioni sui denti degli ingranaggi
Indagine sulle modalità di guasto
Sviluppo di trattamenti termici personalizzati
Assistenza per il reverse engineering
Contact our gear specialists for technical data sheets and application engineering support
