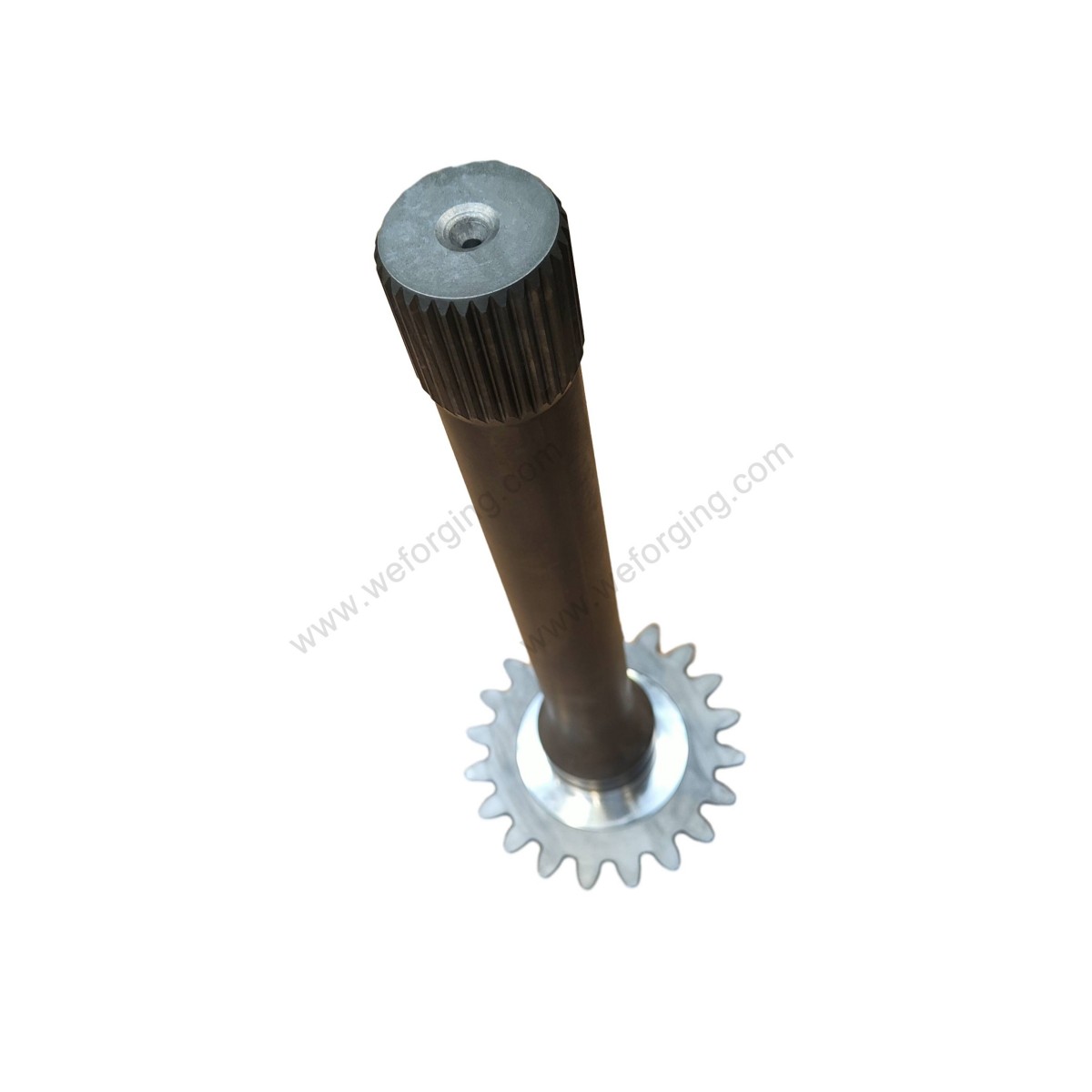

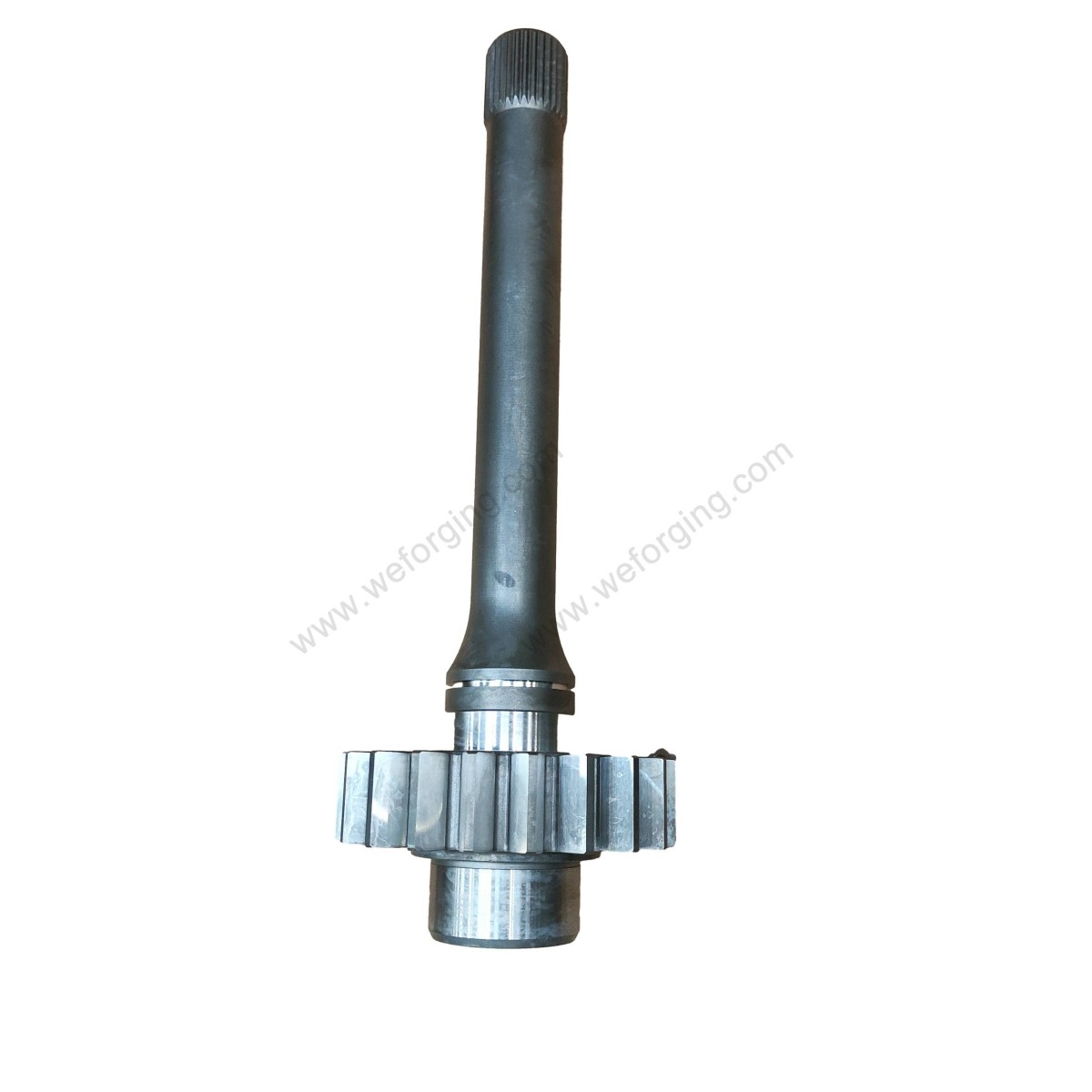

Eje de engranaje de acero forjado con engranaje integrado y extremo estriado
Un eje de engranaje forjado es un componente de transmisión de alta resistencia que integra un eje y un engranaje en una sola estructura para una transferencia de par eficiente y una transmisión de potencia precisa. Ampliamente utilizado en cajas de cambios y sistemas de transmisión de alta resistencia, este diseño permite un funcionamiento estable en condiciones exigentes.
Fabricados mediante forja en caliente y mecanizado CNC, los ejes de engranajes de acero forjado de Weforging se caracterizan por un flujo de grano optimizado, perfiles de engranajes precisos y un control dimensional constante. Cada eje de engranajes con engranaje integrado se fabrica para satisfacer los requisitos personalizados de las aplicaciones industriales y de equipos móviles.
Proceso de fabricación
Weforging produce ejes de engranajes forjados mediante un proceso de fabricación controlado:
Forja en caliente para dar forma al eje y al engranaje en bruto, creando un flujo de grano continuo a lo largo de las trayectorias de carga.
Mecanizado en bruto para establecer superficies de referencia y concentricidad.
Corte de engranajes CNC (fresado o moldeado) para obtener una geometría precisa de los dientes.
Mecanizado de splines en el extremo del eje para un acoplamiento preciso con los componentes correspondientes.
Tratamiento térmico, como temple y revenido, en función de los requisitos de carga y servicio.
Mecanizado CNC final e inspección para garantizar la consistencia dimensional y la calidad de la superficie.
Este proceso integrado garantiza una geometría estable, una calidad repetible y la idoneidad para la producción en serie.
Opciones y especificaciones de materiales
Los ejes de engranajes forjados se fabrican normalmente con acero al carbono o acero aleado, seleccionados en función del nivel de par y las condiciones de funcionamiento.
Las opciones de materiales comunes incluyen:
Acero al carbono: C45 / AISI 1045
Acero aleado: AISI 4140, AISI 4340, EN 42CrMo4
Calidades personalizadas disponibles según plano o requisito estándar
Los parámetros típicos personalizables incluyen el diámetro del eje, la longitud total, el módulo del engranaje, el número de dientes, el tipo de estriado, las condiciones del tratamiento térmico y la tolerancia de mecanizado.
Características de rendimiento
Gracias a su estructura forjada y su diseño integrado, el eje de engranaje forjado ofrece:
Transmisión estable del par gracias a un cuerpo de eje forjado sólido
Engranaje preciso con geometría de dientes controlada
Alineación dimensional constante entre el eje y el engranaje
Idoneidad para un funcionamiento continuo o intensivo.
Estabilidad de servicio prolongada gracias al flujo de material controlado.
Estas características hacen que los ejes de engranajes forjados sean adecuados para aplicaciones de transmisión exigentes.
Aplicaciones típicas
Cajas de cambios industriales: transmiten el par y mantienen un acoplamiento preciso de los engranajes en sistemas de transmisión de servicio continuo.
Maquinaria de construcción: soportan los mecanismos de tracción y giro en excavadoras, palas cargadoras y grúas.
Equipos de minería y manipulación de materiales: proporcionan una transferencia de potencia estable en condiciones de carga pesada.
Maquinaria agrícola: permiten un rendimiento fiable de la transmisión en tractores y equipos de cosecha.
Vehículos todoterreno: integración de las funciones del eje y el engranaje en diseños de transmisión compactos.
Conclusión y consulta
Los ejes de engranajes forjados de Weforging combinan resistencia estructural, mecanizado preciso y personalización flexible para garantizar una transmisión de potencia fiable en aplicaciones industriales. Ya se suministren como piezas forjadas semiacabadas o componentes totalmente mecanizados, cada eje de engranajes se fabrica para cumplir los requisitos basados en planos y las normas de producción estables.
📩 Envíenos sus planos o especificaciones para obtener una revisión técnica y un presupuesto gratuitos. Nuestro equipo de ingeniería le responderá en un plazo de 24 horas.
