Componentes a medida para sostenimiento minero | Forja y mecanizado CNC
Weforging fabrica componentes forjados y mecanizados por CNC a medida para sistemas de sostenimiento minero, destinados a aplicaciones como anclaje de roca, anclaje por cable, sostenimiento de techo y estabilización del terreno en minería subterránea. Entre los componentes habituales se incluyen placas de apoyo, cabezas de anclaje, tuercas de alta resistencia, arandelas, acoplamientos roscados, manguitos y otras piezas especiales fabricadas según planos OEM.
Para componentes utilizados en aplicaciones críticas, integramos forja, tratamiento térmico, mecanizado CNC e inspección dentro de un proceso de fabricación coordinado. Esto facilita el control de la trazabilidad del material, la uniformidad entre lotes, las dimensiones críticas y la documentación de calidad.
Weforging no suministra sistemas completos de sostenimiento minero. Nuestra especialidad es fabricar componentes metálicos estructurales, de anclaje, conexión y fijación, desde la materia prima o pieza forjada hasta el componente terminado.
Componentes a medida para sistemas de sostenimiento minero
Weforging fabrica componentes metálicos según plano para sistemas de sostenimiento en minería subterránea. Dependiendo del proyecto, podemos suministrar piezas forjadas en bruto o componentes completamente mecanizados.
| Sistema / Aplicación | Componentes habituales |
|---|---|
| Anclaje de roca / sostenimiento de techo | Componentes para pernos de roca y techo, piezas de anclaje, placas de apoyo, tuercas de alta resistencia, arandelas, acoplamientos roscados y manguitos |
| Anclaje por cable | Componentes para pernos de cable, cabezas de anclaje, placas, acoplamientos y elementos de conexión |
| Sostenimiento de techo | Componentes de anclaje, placas de apoyo y soporte, tuercas y arandelas |
| Estabilización del terreno | Pernos, componentes de anclaje, placas, tuercas, arandelas y elementos de conexión |
| Componentes de sostenimiento minero | Cabezas de anclaje, placas, tuercas, arandelas, acoplamientos roscados, manguitos y piezas especiales |
Los componentes pueden fabricarse en aceros al carbono, aceros aleados y aceros estructurales, combinando forja, tratamiento térmico, mecanizado CNC, roscado e inspección según el plano y las especificaciones del proyecto.
Procesos de fabricación para componentes de sostenimiento minero
Los componentes de sostenimiento varían en geometría, material, propiedades mecánicas y volumen de producción. Por este motivo, el proceso se selecciona según el plano OEM, geometría de la pieza, especificación del material, propiedades requeridas, tolerancias y cantidad.
Según el componente, utilizamos forja en caliente con matriz cerrada, conformado o extrusión en frío, estampación y mecanizado desde barra, complementados con tratamiento térmico, mecanizado CNC e inspección cuando sea necesario.
| Proceso | Componentes habituales | Aplicación |
|---|---|---|
| Forja en caliente + CNC | Cabezas de anclaje, manguitos, tuercas de alta resistencia y bridas | Obtención de una preforma cercana a la geometría final, seguida del mecanizado de roscas, agujeros y superficies funcionales |
| Conformado / extrusión en frío | Tuercas de accionamiento | Conformado a temperatura ambiente con operaciones secundarias cuando sean necesarias |
| Estampación y conformado | Placas de apoyo y soporte | Corte, punzonado y conformado de chapa según la geometría requerida |
| Mecanizado desde barra | Cabezas de anclaje y determinadas piezas especiales | Mecanizado directo cuando la geometría, el volumen y los requisitos técnicos lo justifican |
Selección del proceso de fabricación
Una misma pieza puede fabricarse mediante procesos diferentes. Una cabeza de anclaje, por ejemplo, puede producirse mediante forja en caliente y mecanizado CNC posterior, o mecanizarse directamente desde barra.
La elección depende de la geometría, material, propiedades mecánicas, cantidad de mecanizado y volumen de producción. En programas OEM recurrentes también se consideran aprovechamiento del material, repetibilidad del proceso, coste del utillaje y coste total de fabricación.
El objetivo es seleccionar el proceso adecuado para la función y los requisitos de la pieza terminada.
Por qué la seguridad y la fiabilidad son críticas en el sostenimiento minero
Los componentes de sostenimiento forman parte de sistemas destinados a estabilizar la roca y las excavaciones subterráneas. Los elementos de anclaje, fijación, conexión y transferencia de carga pueden estar sometidos a cargas elevadas, impactos, vibraciones y movimientos del macizo rocoso.
Su fiabilidad depende no solo del diseño, sino también de las propiedades del material, el tratamiento térmico, la precisión dimensional y la estabilidad del proceso de fabricación.
Weforging dispone de un laboratorio interno de ensayos físicos y químicos para verificar materiales, propiedades mecánicas, microestructura y dimensiones críticas.
Ensayos de propiedades mecánicas
Los ensayos de tracción permiten verificar resistencia a la tracción, límite elástico y alargamiento. Cuando la especificación lo requiere, también pueden realizarse ensayos de impacto.
Análisis químico y metalográfico
El análisis espectrométrico permite comprobar la composición química del material. El examen metalográfico ayuda a evaluar la microestructura y el estado resultante del tratamiento térmico.
Inspección dimensional
Para dimensiones críticas, posiciones y tolerancias geométricas puede utilizarse una máquina de medición por coordenadas (CMM).
La combinación de control de materiales, fabricación controlada e inspección dimensional permite verificar los requisitos definidos antes de liberar las piezas.
Componentes forjados y mecanizados por CNC para sostenimiento minero
Para piezas con requisitos elevados de carga, geometría o propiedades mecánicas, puede utilizarse una preforma forjada seguida de mecanizado de precisión.
El flujo habitual es:
Materia prima → Forja → Tratamiento térmico → Mecanizado CNC → Inspección → Pieza terminada
La preforma se diseña considerando la geometría final, el material, las propiedades mecánicas requeridas, los sobremetales de mecanizado y el volumen de producción.
Después de la forja y el tratamiento térmico, el mecanizado CNC permite terminar características funcionales como roscas, agujeros, superficies de apoyo y ajuste, posiciones, diámetros críticos, tolerancias y acabados superficiales.
Planificar conjuntamente la forja y el mecanizado permite orientar todo el proceso hacia el componente OEM terminado.
Un solo proveedor desde la forja hasta la pieza terminada
Cuando la forja, el tratamiento térmico y el mecanizado se reparten entre varios proveedores, el comprador OEM debe gestionar más interfaces. Esto puede complicar la trazabilidad, las revisiones de planos, los plazos de producción y la responsabilidad sobre la calidad.
Weforging coordina estas operaciones dentro de una cadena de fabricación integrada.
| Reto para compras OEM | Enfoque de Weforging |
|---|---|
| Varios proveedores que coordinar | Forja, tratamiento térmico, CNC e inspección se coordinan dentro del mismo flujo |
| Interrupciones en la trazabilidad | Los números de colada/lote se vinculan con los registros de producción e inspección |
| Variación entre lotes | Los parámetros de proceso y control definidos favorecen la repetibilidad |
| Problemas entre forja y mecanizado | La geometría forjada y los sobremetales se revisan según el plano final |
| Deformación tras tratamiento térmico | El mecanizado final se planifica teniendo en cuenta el estado térmico requerido |
| Responsabilidad de calidad fragmentada | La documentación de fabricación permite una mayor visibilidad del proceso |
| Plazos difíciles de controlar | Menos transferencias externas facilitan la planificación |
Para el comprador OEM, esto significa menos proveedores que coordinar, responsabilidades más claras y mayor visibilidad desde la materia prima hasta el componente terminado.
Materiales y tratamientos térmicos
La selección del material para componentes de sostenimiento minero depende de la función, las cargas, las propiedades mecánicas requeridas, el tratamiento térmico y la especificación OEM.
Weforging trabaja con aceros aleados, aceros de medio contenido en carbono y aceros estructurales. Material, proceso de fabricación y tratamiento térmico se evalúan antes de iniciar la producción.
Ejemplos de materiales utilizados en proyectos anteriores
Componente | Material | Consideración de aplicación |
| 42CrMo4 / AISI 4140 | Alta resistencia y tenacidad para componentes sometidos a carga |
| C45 / AISI 1045 | Acero de medio carbono para componentes mecanizados |
| S355JR | Acero estructural según los requisitos de la pieza |
| S355JR | Selección según carga y propiedades mecánicas requeridas |
Cabeza de anclaje
Manguito hexagonal
Placa de soporte
Brida circularEstos materiales corresponden a ejemplos de componentes de sostenimiento fabricados anteriormente por Weforging. Para nuevos proyectos, el material se selecciona según el plano y la especificación técnica del cliente.
Según el material y los requisitos del plano, pueden utilizarse procesos como normalizado, recocido, temple y revenido y alivio de tensiones. El grado del acero, número de colada, estado de tratamiento térmico y propiedades mecánicas requeridas se documentan durante la fabricación.
Ensayos y control de calidad de componentes para sostenimiento minero
Los componentes utilizados en minería subterránea pueden estar expuestos a cargas estáticas y dinámicas elevadas. En proyectos OEM, las propiedades del material y las dimensiones críticas deben verificarse de acuerdo con el plano, la especificación del material y el plan de inspección, y no únicamente mediante el certificado de materia prima.
Weforging combina ensayos físicos y químicos internos con inspección dimensional. El alcance y la frecuencia de los controles se definen según la función de la pieza, material, tratamiento térmico y requisitos del cliente.
Capacidades internas de ensayo e inspección

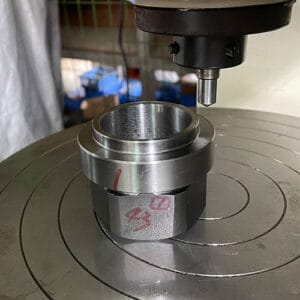

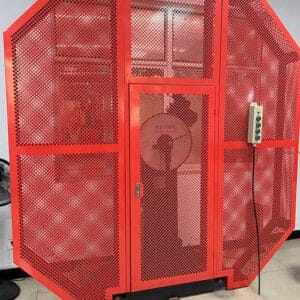

Ensayo de dureza Ensayo de impacto

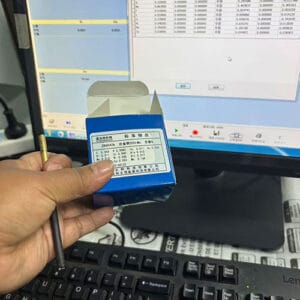

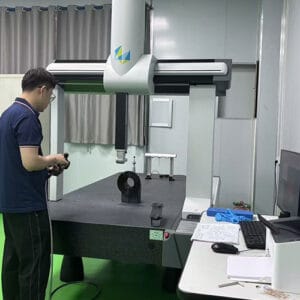

Análisis de composición química Inspección dimensional CMM

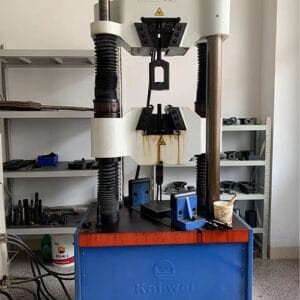

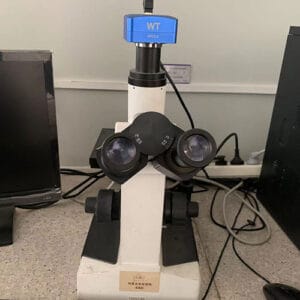

Ensayo de tracción Análisis metalográfico
Controles para componentes de sostenimiento
| Ensayo / Inspección | Qué se verifica | Aplicación habitual |
|---|---|---|
| Análisis químico | Composición y grado del material | Verificación de materia prima y colada |
| Ensayo de tracción | Resistencia, límite elástico y alargamiento | Verificación de propiedades mecánicas |
| Ensayo de impacto | Tenacidad bajo condiciones especificadas | Piezas con requisitos de tenacidad |
| Ensayo de dureza | Dureza y uniformidad del tratamiento térmico | Componentes tratados térmicamente |
| Análisis metalográfico | Microestructura y estado térmico | Según especificación o plan de control |
| Inspección CMM | Dimensiones críticas y tolerancias geométricas | Piezas mecanizadas terminadas |
| UT / MT | Discontinuidades internas o superficiales | Cuando lo exige el plano o la especificación |
Las inspecciones se realizan conforme al plano del cliente, especificación del material, normas aplicables y plan de control acordado. Cuando se requiere, los resultados pueden vincularse al número de colada y al lote de producción.
Selected SGS Test Reports
Trazabilidad y consistencia en la producción en serie
Para componentes personalizados de sostenimiento minero, la trazabilidad debe conectar la pieza terminada con los datos correspondientes de material, fabricación e inspección.
Materia prima → Número de colada y MTC → Lote de forja → Tratamiento térmico → Lote de mecanizado → Informes de inspección → Pieza terminada
Los números de colada y los registros de producción permiten relacionar cada lote con la materia prima utilizada. Si aparece una no conformidad, el lote afectado puede investigarse mediante su documentación de material, proceso e inspección.
Para pedidos recurrentes se definen especificación del material, proceso de forja, tratamiento térmico, sobremetales, características críticas, propiedades mecánicas y requisitos de inspección.
El objetivo no es únicamente aprobar una primera muestra, sino mantener un proceso reproducible para los siguientes lotes OEM.
Del plano OEM a la producción en serie
Weforging gestiona proyectos de componentes mineros a medida desde la revisión inicial del plano hasta la producción repetitiva.
01 — Revisión del plano y las especificaciones
Revisión de material, tolerancias, roscas, propiedades mecánicas, tratamiento térmico, END/NDT y documentación.
02 — Planificación del proceso
Evaluación de forjabilidad, geometría de la preforma, sobremetales y relación entre tratamiento térmico y mecanizado final.
03 — Forja y tratamiento térmico
Fabricación y tratamiento térmico según el proceso definido.
04 — Mecanizado CNC
Acabado de roscas, agujeros, superficies de apoyo, patrones de taladros y otras características críticas.
05 — Inspección y documentación
Verificación de los requisitos dimensionales, de material, mecánicos y NDT acordados.
06 — Producción en serie
Una vez validado el proceso, la ruta de fabricación definida sirve como base para pedidos OEM recurrentes.
Prototipo → Validación del proceso → Producción en serie → Pedidos recurrentes
Por qué los compradores OEM eligen Weforging
Weforging integra forja y mecanizado de precisión para OEM que necesitan componentes metálicos a medida, mecanizados e inspeccionados.
Forja y mecanizado CNC integrados
Una ruta de fabricación coordinada desde la pieza forjada hasta el componente terminado.
Trazabilidad del material
Los números de colada y registros de fabricación permiten mantener la trazabilidad durante las etapas relevantes de producción.
Consistencia entre lotes
Los procesos y criterios de inspección definidos proporcionan una base controlada para pedidos repetitivos.
Revisión técnica del plano
Antes de fabricar se revisan material, forjabilidad, sobremetales, tratamiento térmico, tolerancias críticas y requisitos de inspección.
Inspección y documentación
CMM, dureza, ensayos mecánicos y UT/MT cuando se especifican, junto con la documentación de calidad correspondiente.
Menos interfaces en la cadena de suministro
Reducir las transferencias entre proveedores de forja y mecanizado simplifica la coordinación del proyecto.
Del prototipo a la serie
Soporte para prototipos, lotes pequeños y producción OEM recurrente.
