Forja de Anillos Laminados a Medida
Anillos sin costura fabricados en acero al carbono y acero aleado, disponibles con tratamiento térmico, mecanizado CNC e inspección de calidad.
✓ Hasta 3000 mm de diámetro exterior
✓ Acero al carbono y acero aleado
✓ Tratamientos térmicos disponibles
✓ Inspección UT / MT
✓ Mecanizado CNC incluido
Capacidades de Forja de Anillos Laminados
| Capacidad | Rango |
|---|---|
| Diámetro exterior | 50 mm – 6000 mm |
| Peso | 1 kg – 1 tonelada |
| Materiales | Acero al carbono, acero aleado, acero inoxidable |
| Tratamiento térmico | Temple y revenido, normalizado, recocido |
| Maquinado | Mecanizado CNC de desbaste y acabado |
| Espesor de pared | > 10 mm |
| Tipo de anillo | Anillos sin costura, coronas dentadas, anillos para rodamientos |
| Inspección | UT, MT, control dimensional |
| Acabado superficial | Mecanizado o tratamiento superficial personalizado |
| Tipo de producción | Fabricación OEM personalizada |
Soporte OEM Adicional
- Producción de prototipos y lotes pequeños
- Cotización y revisión de manufacturabilidad basada en planos
- Selección de materiales y recomendaciones de sustitución
- Planificación del tratamiento térmico y procesos de mecanizado
- Trazabilidad completa de materiales y documentación de inspección
- Servicio integral desde la forja hasta el mecanizado final
Productos Típicos de Forja de Anillos Laminados
- Forja de anillos laminados
Anillos de Brida Forjados
- Forja de anillos laminados
Engranajes Internos Forjados
- Forja de anillos laminados
Coronas Dentadas Forjadas
Proceso de forja de anillos laminados
El proceso de forjado de anillos laminados en Weforging sigue un flujo de trabajo preciso y paso a paso para garantizar la consistencia, la precisión y la alta calidad en todos los productos.
Preparación y calentamiento de palanquillas: las palanquillas de aleación de alta calidad o de acero al carbono se calientan uniformemente hasta alcanzar la temperatura óptima de forjado, lo que garantiza un flujo adecuado del metal y la estabilidad de la formación.
Perforación: la palanquilla calentada se perfora para crear una abertura central, formando una pieza en bruto limpia y uniforme.

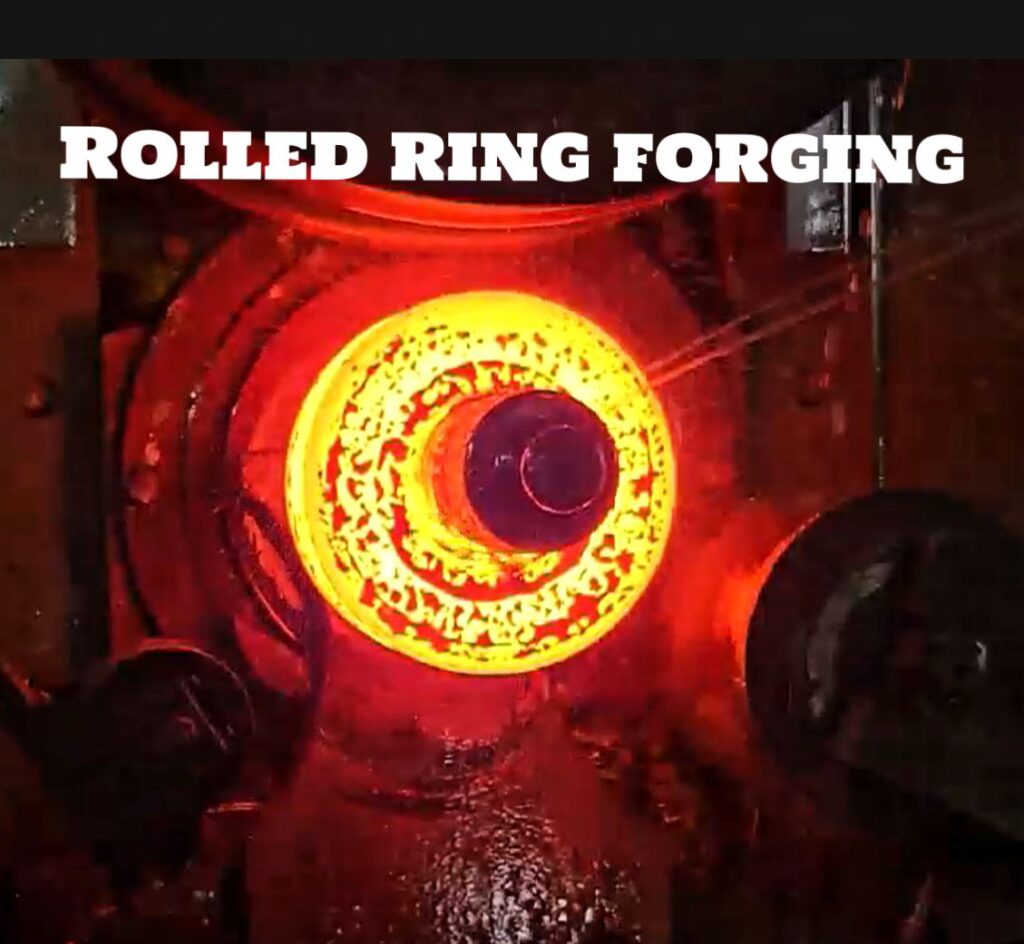

Laminado de anillos: la pieza en bruto se coloca en un laminador de anillos donde los rodillos axiales y radiales expanden gradualmente el diámetro mientras refinan el espesor de la pared y la estructura del grano.
Tratamiento térmico: cada pieza forjada se normaliza y templa para lograr la dureza, la resistencia y la microestructura fina requeridas.
Mecanizado CNC: el mecanizado de precisión se aplica a superficies, perforaciones y perfiles de engranajes utilizando centros CNC avanzados para mantener tolerancias estrictas y acabados lisos.
Inspección y control de calidad: cada etapa, desde el calentamiento de la palanquilla hasta el mecanizado final, se verifica mediante inspecciones ultrasónicas, dimensionales y mecánicas para garantizar la precisión, la resistencia y la trazabilidad.
Ventajas de la Forja de Anillos Laminados
La forja de anillos laminados ofrece varias ventajas clave frente a la fundición y el mecanizado:
- Flujo de grano continuo
La estructura del material sigue la forma del anillo, mejorando la distribución de cargas y reduciendo la concentración de tensiones. - Mayor resistencia a la fatiga
Ideal para aplicaciones rotativas y de alta carga, como rodamientos y sistemas de engranajes. - Reducción del desperdicio de material
En comparación con el mecanizado a partir de barra maciza, la utilización del material es significativamente más eficiente. - Mejor integridad estructural
Sin porosidad interna ni defectos de contracción típicos de las piezas fundidas. - Eficiencia de costos a gran escala
Menor costo del ciclo de vida gracias a una mayor vida útil y a la reducción del riesgo de fallos.
Materiales para Anillos Laminados Forjados
| Material | Aplicaciones típicas |
|---|---|
| 42CrMo4 / 4140 | Coronas dentadas y anillos de rodamientos |
| Acero aleado 4340 | Sistemas de transmisión de alta carga |
| Acero al carbono | Anillos estructurales y componentes industriales |
| Acero inoxidable | Componentes resistentes a la corrosión |
| Aleaciones de aluminio | Anillos industriales livianos |
Materiales adicionales disponibles según planos OEM y especificaciones técnicas.
Aplicaciones de los componentes forjados con anillos laminados
Los anillos laminados forjados se utilizan ampliamente en:
- Equipos de minería – Trituradoras, transportadores y maquinaria de procesamiento.
- Maquinaria de construcción – Excavadoras, grúas y equipos de perforación.
- Energía eólica – Anillos de buje, coronas dentadas y bridas para turbinas.
- Transmisión industrial de potencia – Reductores pesados y maquinaria rotativa.
Cada sector requiere tipos de anillos específicos según las cargas operativas y condiciones ambientales.
Control de Calidad e Inspección
Control de calidad integrado durante todo el proceso de forja y mecanizado garantiza confiabilidad y trazabilidad.
Métodos de inspección y medidas de calidad:
- Ensayo por ultrasonido (UT)
- Partículas magnéticas (MT)
- Control dimensional
- Pruebas de dureza y mecánicas
- Trazabilidad del número de calor
- Certificación de materiales
- Informes de inspección OEM
Póngase en contacto con Weforging
¿Busca anillos forjados laminados de precisión o anillos de aleación personalizados para su próximo proyecto?
📩 Haga clic en el botón de consulta a continuación para solicitar un presupuesto o cargar sus planos técnicos.
Nuestro equipo de ingeniería le ofrece asesoramiento experto, presupuestos detallados y asistencia completa para ayudarle a encontrar la solución de forja ideal.
