Nahtlos gewalzte Ringe für OEM-Anwendungen
Nahtlos gewalzte Ringe aus Kohlenstoff- und legierten Stählen – inklusive Wärmebehandlung, CNC-Bearbeitung und umfassender Qualitätsprüfung.
✓ Außendurchmesser bis 3000 mm
✓ Kohlenstoff- und legierte Stähle
✓ Wärmebehandlung verfügbar
✓ UT- und MT-Prüfung
✓ CNC-Bearbeitung inklusive
Geschmiedete Ringwalzen-Kompetenzen
| Fähigkeit | Bereich |
|---|---|
| Außendurchmesser | 50 mm – 6000 mm |
| Gewicht | 1 kg – 1 Tonne |
| Materialien | Kohlenstoffstahl, legierter Stahl, Edelstahl |
| Wärmebehandlung | Härten & Anlassen, Normalglühen, Weichglühen |
| Bearbeitung | Grob- & Fein-CNC-Bearbeitung |
| Wandstärke | > 10 mm |
| Ringtyp | Nahtlose Ringe, Zahnkränze, Lager-Ringe |
| Prüfung | UT, MT, Maßkontrolle |
| Oberflächenbearbeitung | Mechanische Bearbeitung oder kundenspezifische Oberflächenbehandlung |
| Fertigungstyp | OEM-Kundenspezifische Fertigung |
Zusätzliche OEM-Unterstützung
- Prototypen- und Kleinserienfertigung
- Angebotserstellung und Herstellbarkeitsprüfung auf Basis von Zeichnungen
- Materialauswahl und Empfehlungen zu Ersatzmaterialien
- Planung von Wärmebehandlungs- und Bearbeitungsprozessen
- Vollständige Materialrückverfolgbarkeit und Prüfungsdokumentation
- Ein Service von Schmieden bis zur fertigen Bearbeitung
Typische Produkte aus Ringwalzen
- Gewalztes Ringschmieden
Maßgefertigter geschmiedeter Flanschring | Ringgewalzter Stahlkonstruktionsring
- Gewalztes Ringschmieden
Maßgefertigte ringgewalzte Schmiedestahlringe | Struktur- und Flanschkomponenten
- Gewalztes Ringschmieden
Corona interna forgiata su misura | Produzione OEM
- Gewalztes Ringschmieden
Geschmiedeter Innenzahnkranz für Drehkranzlager
Rollring-Schmiedeverfahren
Der Walzringschmiedeprozess bei Weforging folgt einem präzisen, schrittweisen Arbeitsablauf, um Konsistenz, Genauigkeit und hohe Qualität bei jedem Produkt zu gewährleisten.
Vorbereitung und Erhitzen der Knüppel – Hochwertige Legierungs- oder Kohlenstoffstahlknüppel werden gleichmäßig auf die optimale Schmiedetemperatur erhitzt, um einen ordnungsgemäßen Metallfluss und Formstabilität zu gewährleisten.
Durchstechen – Der erhitzte Knüppel wird durchstochen, um eine zentrale Öffnung zu schaffen und einen sauberen und gleichmäßigen Ringrohling zu formen.

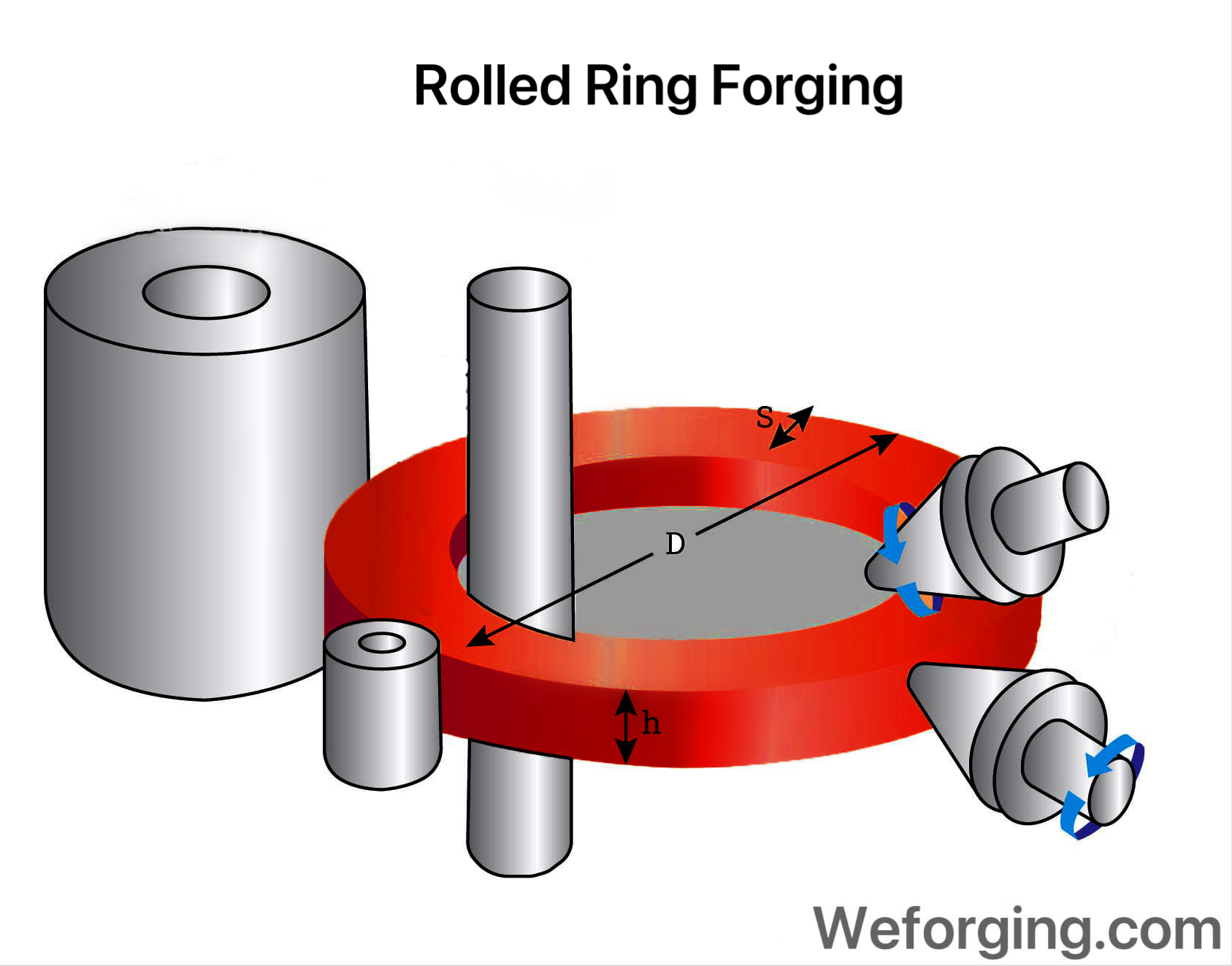

Ringwalzen – Der Rohling wird auf eine Ringwalzmaschine gelegt, wo axiale und radiale Walzen den Durchmesser allmählich vergrößern und gleichzeitig die Wandstärke und Kornstruktur verfeinern.
Wärmebehandlung – Jedes Schmiedeteil wird normalisiert und angelassen, um die erforderliche Härte, Festigkeit und feine Mikrostruktur zu erreichen.

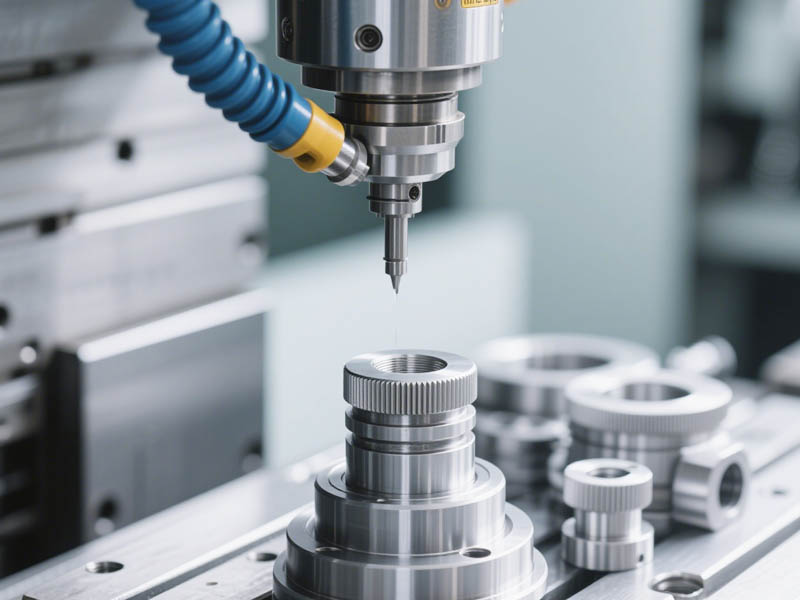

CNC-Bearbeitung – Präzisionsbearbeitung wird auf Oberflächen, Bohrungen und Zahnradprofilen unter Verwendung fortschrittlicher CNC-Zentren angewendet, um enge Toleranzen und glatte Oberflächen zu gewährleisten.
Prüfung und Qualitätskontrolle – Jede Phase, vom Erhitzen der Rohlinge bis zur Endbearbeitung, wird durch Ultraschall-, Maß- und mechanische Prüfungen verifiziert, um Genauigkeit, Festigkeit und Rückverfolgbarkeit sicherzustellen.
Vorteile des Ringwalzens
Das Ringwalzen bietet mehrere entscheidende Vorteile gegenüber Guss- und Zerspanungsverfahren:
- Kontinuierlicher Faserverlauf (Grain Flow)
Die Gefügestruktur folgt der Ringform, wodurch die Lastverteilung verbessert und Spannungskonzentrationen reduziert werden. - Höhere Ermüdungsfestigkeit
Ideal für rotierende und hochbelastete Anwendungen wie Lager und Getriebesysteme. - Reduzierter Materialverlust
Im Vergleich zur Zerspanung aus Vollmaterial ist die Materialausnutzung deutlich höher. - Verbesserte strukturelle Integrität
Keine inneren Porositäten oder Lunker, wie sie typischerweise bei Gussteilen auftreten. - Kosteneffizienz bei Serienfertigung
Geringere Lebenszykluskosten durch längere Lebensdauer und reduziertes Ausfallrisiko.
Materialien für Ringwalzen
| Material | Typische Anwendungen |
|---|---|
| 42CrMo4 / 4140 | Zahnkränze, Lager-Ringe |
| 4340 Legierter Stahl | Schwerlast-Getriebesysteme |
| Kohlenstoffstahl | Strukturelle Ringe, Industriekomponenten |
| Edelstahl | Korrosionsbeständige Ringe |
| Aluminiumlegierungen | Leichte Industrie-Ringe |
Weitere Materialien sind auf Anfrage und nach OEM-Zeichnungen verfügbar.
Anwendungsbereiche von Ringwalzen-Bauteilen
Ringwalzen-Bauteile werden häufig eingesetzt in:
- Bergbauausrüstung – Brecher, Förderer, Aufbereitungsmaschinen
- Baumaschinen – Bagger, Krane, Bohrgeräte
- Windenergie – Nabenringe, Blattwellen und Flanschringe für Turbinen
- Industriegetriebe & Antriebssysteme – Schwerlastgetriebe und rotierende Maschinen
Jede Branche erfordert spezifische Ringtypen, angepasst an Belastung und Umweltbedingungen.
Qualitätskontrolle und Prüfung
Qualitätskontrolle ist in den gesamten Schmiede- und Bearbeitungsprozess integriert, um Zuverlässigkeit und Rückverfolgbarkeit sicherzustellen.
Prüfungen & Qualitätssicherung
- Ultraschallprüfung (UT)
- Magnetpulverprüfung (MT)
- Maßkontrolle
- Härte- und mechanische Tests
- Rückverfolgbarkeit der Wärmebehandlung
- Materialzertifikate
- OEM-Prüfberichte
Unsere QC-Prozesse gewährleisten stabile mechanische Leistung und Einhaltung der kundenspezifischen Anforderungen.
Kontaktieren Sie Weforging
Suchen Sie präzisionsgewalzte Ringschmiedeteile oder kundenspezifische Legierungsringe für Ihr nächstes Projekt?
📩 Klicken Sie auf die Schaltfläche „Anfrage” unten, um ein Angebot anzufordern oder Ihre technischen Zeichnungen hochzuladen.
Unser Ingenieurteam bietet Ihnen fachkundige Beratung, detaillierte Angebote und umfassende Unterstützung, damit Sie die ideale Schmiedelösung finden.
