Fabricante de Anchor Heads a Medida | Componentes OEM para Minería
Weforging fabrica Anchor Heads a medida para equipos de sostenimiento y sistemas de anclaje en minería, producidos según planos OEM en lugar de dimensiones fijas de catálogo.
Según la geometría de la pieza, el material, los requisitos mecánicos y el volumen de producción, los Anchor Heads pueden fabricarse a partir de una preforma forjada o mediante mecanizado CNC directo desde barra de acero. El torneado, fresado, taladrado y roscado CNC permiten obtener roscas, elementos de conexión y superficies críticas de acoplamiento.
Para aplicaciones sometidas a cargas elevadas pueden utilizarse aceros aleados como 42CrMo4 / AISI 4140. El grado del material, el tratamiento térmico, las tolerancias y los requisitos de inspección se definen de acuerdo con el plano y las especificaciones técnicas del cliente.
Anchor Heads a Medida Fabricados Según Planos OEM
Los Anchor Heads utilizados en minería pueden variar considerablemente en tipo de rosca, geometría exterior, elementos de conexión y dimensiones de acoplamiento. Por este motivo, Weforging los fabrica como componentes OEM específicos según plano, en lugar de limitarse a productos con dimensiones estándar.
Las características personalizables pueden incluir roscas, perfiles exteriores, agujeros, taladros transversales, hombros, superficies de acoplamiento, materiales, tratamiento térmico y acabado superficial.
| Característica | Opciones personalizadas |
|---|---|
| Rosca | Diámetro, paso, longitud efectiva y perfil |
| Perfil exterior | Redondo, caras para llave o geometría según plano |
| Elementos de conexión | Agujeros, taladros transversales, hombros y superficies de acoplamiento |
| Material | Acero al carbono o acero aleado |
| Tratamiento térmico | Según las propiedades mecánicas especificadas |
| Superficie | Mecanizada, pavonada, recubierta o según plano |
| Inspección | Características críticas definidas en el plano OEM |
El plano del cliente es la principal referencia técnica para la fabricación. Antes de iniciar la producción deben definirse claramente el grado del material, el proceso de fabricación, el tratamiento térmico y la dureza, los requisitos de límite elástico y resistencia a la tracción, los criterios de aceptación de las roscas mediante calibres PASA/NO PASA (GO/NO-GO) y los requisitos de protección anticorrosiva, incluida la duración especificada del ensayo de niebla salina cuando corresponda.
Para proyectos que requieren una preforma forjada, las capacidades de forja a medida de Weforging permiten fabricar el semiproducto antes del mecanizado CNC final.
¿Cómo se Fabrica Este Anchor Head?

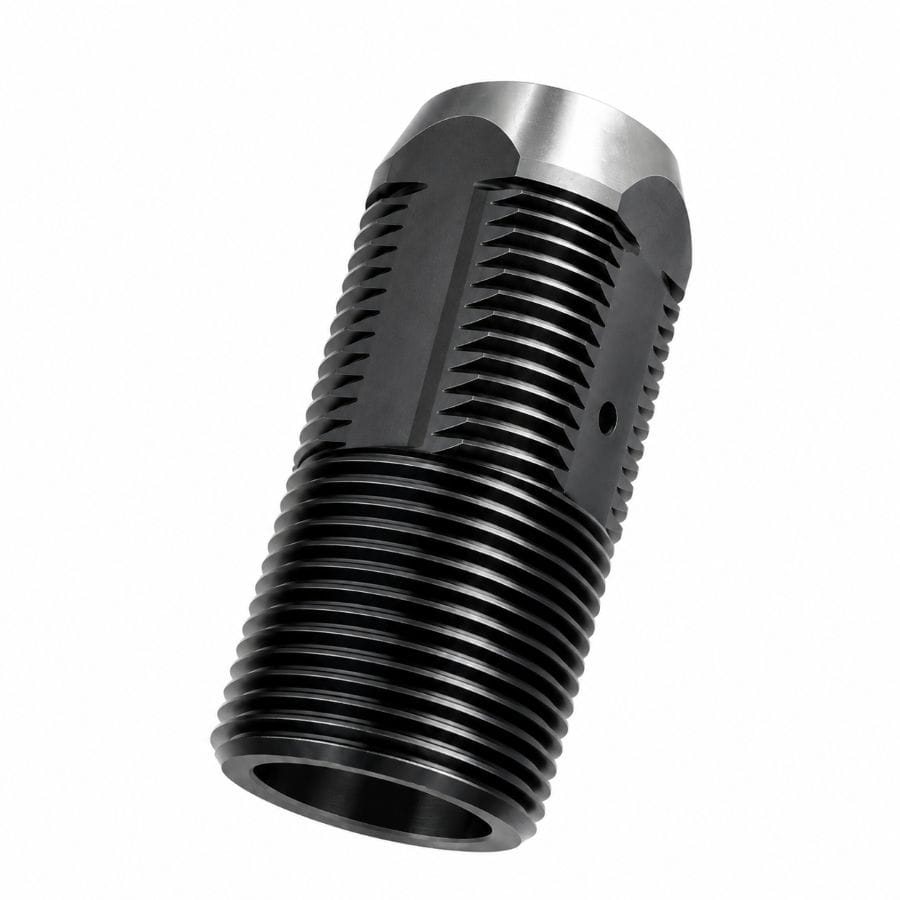

El Anchor Head mostrado en esta página se fabrica en acero aleado mediante un proceso controlado de forja, mecanizado y tratamiento térmico. La ruta de fabricación se establece según la geometría final, la conexión roscada, las propiedades mecánicas y las dimensiones críticas especificadas en el plano OEM.
Para esta pieza, la producción comienza con la forja seguida del mecanizado de desbaste. Posteriormente, el componente se somete a temple y revenido para alcanzar las propiedades mecánicas especificadas. Después se realizan el mecanizado final, la inspección de la rosca, el taladrado CNC, la inspección de dimensiones críticas, el pavonado y la inspección final.

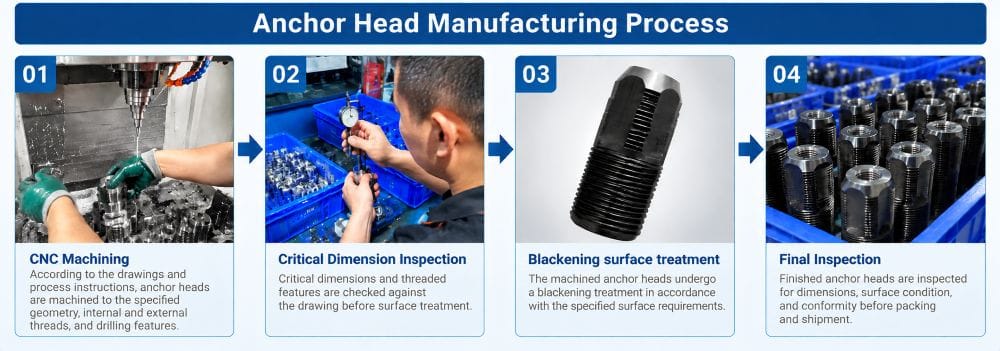

Proceso de Fabricación del Anchor Head
| Etapa | Proceso | Control principal |
|---|---|---|
| 01 | Preparación de la barra para forja | Verificar el grado del material, número de colada y dimensiones requeridas antes de la forja |
| 02 | Mecanizado de desbaste | Establecer la geometría básica y mantener sobrematerial suficiente para el acabado posterior |
| 03 | Temple y revenido | Alcanzar la resistencia, dureza y propiedades mecánicas especificadas |
| 04 | Ensayos de propiedades mecánicas | Verificar dureza, límite elástico y resistencia a la tracción después del tratamiento térmico |
| 05 | Mecanizado e inspección de roscas | Mecanizar y comprobar dimensiones, paso, longitud efectiva y ajuste según los criterios especificados |
| 06 | Mecanizado CNC y taladrado | Fabricar caras para llave, agujeros transversales, alojamientos, hombros y otras características del plano |
| 07 | Inspección de dimensiones críticas | Comprobar diámetros, longitudes, concentricidad, posiciones de agujeros y dimensiones de acoplamiento |
| 08 | Marcado láser para trazabilidad | Aplicar una identificación permanente vinculada a la orden de producción y al número de serie o lote |
| 09 | Pavonado | Aplicar el tratamiento superficial especificado después del mecanizado y la verificación dimensional |
| 10 | Inspección final, limpieza ultrasónica y embalaje | Realizar la inspección final, limpieza y embalaje según los requisitos del producto y del envío |
| 11 | Revisión documental antes del envío | Verificar la identificación y confirmar certificados de material e informes de inspección requeridos |
Esta secuencia es especialmente importante en componentes roscados para minería, ya que la precisión del mecanizado y el estado del tratamiento térmico deben controlarse conjuntamente. Las verificaciones dimensionales durante y después del mecanizado ayudan a reducir problemas de ajuste de rosca, posición de agujeros o montaje durante la producción en serie.
Cuando el proyecto lo requiere, los informes de inspección pueden vincularse al lote correspondiente para mantener la trazabilidad del material y del proceso de fabricación.
¿Puede un Anchor Head Fabricarse Íntegramente Mediante Mecanizado CNC?
Sí. La ruta de fabricación depende de los requisitos de aplicación del cliente. El Anchor Head mostrado en esta página se fabrica a partir de una preforma forjada.
Para otros diseños, cuando la geometría es adecuada y el volumen de producción no justifica la forja, también puede utilizarse mecanizado CNC directo desde barra de acero, sujeto a la evaluación y aprobación técnica del cliente.
Materiales y Tratamiento Térmico para Anchor Heads
Para Anchor Heads sometidos a cargas elevadas puede utilizarse acero aleado cuando se requiere una combinación de resistencia, tenacidad y buena respuesta al tratamiento térmico.
Para el componente mostrado en esta página, 42CrMo4 / 1.7225 es una referencia habitual en proyectos OEM europeos. Para proyectos norteamericanos puede considerarse AISI 4140, siempre sujeto a los requisitos concretos del plano y la especificación del material.
| Región / Norma | Referencia habitual del material |
|---|---|
| Europa / EN | 42CrMo4 / 1.7225 |
| Norteamérica | AISI 4140 |
| China / GB | 42CrMo / 42CrMoA |
| Otros requisitos | Material especificado en el plano OEM |
Cuando deben alcanzarse propiedades mecánicas específicas, puede aplicarse temple y revenido de acuerdo con los requisitos técnicos del proyecto.
La selección final del material debe considerar la resistencia y tenacidad requeridas, el estado de tratamiento térmico, la norma de material aplicable y los requisitos técnicos de los componentes con los que se acoplará.
Los grados pertenecientes a diferentes sistemas normativos no deben sustituirse únicamente por similitud de denominación. Deben comprobarse la composición química y las propiedades mecánicas, y cualquier sustitución de material debe contar con la aprobación técnica del cliente.
Roscado CNC y Características Críticas

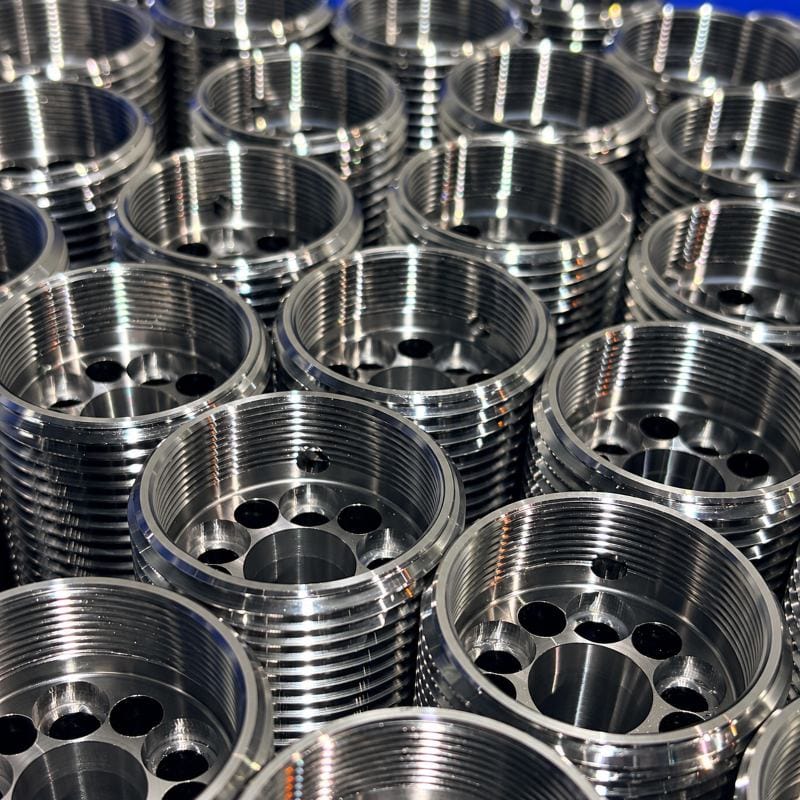

En un Anchor Head mecanizado, la rosca terminada y la geometría de acoplamiento influyen directamente en el montaje con los demás componentes del sistema de anclaje.
El torneado y fresado CNC permiten producir roscas, diámetros de posicionamiento, hombros, caras para llave, alojamientos, taladros transversales y otras características funcionales definidas en el plano.
| Característica crítica | Qué debe controlarse |
|---|---|
| Rosca | Diámetro, paso, perfil y longitud efectiva |
| Inicio / salida de rosca | Posición y geometría de transición |
| Diámetros de posicionamiento | Dimensión y tolerancia |
| Concentricidad | Alineación entre rosca y características de posicionamiento |
| Hombros | Posición y dimensiones de acoplamiento |
| Alojamientos | Diámetro, profundidad y posición |
| Taladros transversales | Diámetro y precisión de posición |
| Superficies de acoplamiento | Dimensiones y tolerancias definidas en el plano |
En la producción OEM repetitiva, las características que afectan directamente al ajuste y la intercambiabilidad deben identificarse como dimensiones críticas en el plano o en el plan de inspección.
Esto permite concentrar el mecanizado y la inspección en los elementos que realmente determinan el montaje y la función de la pieza terminada.
¿Qué Debe Comprobarse Antes de la Producción en Serie?
Antes de iniciar la producción repetitiva de un Anchor Head, el plano y el plan de inspección deben identificar claramente las características que afectan a la conformidad del material, el montaje y la consistencia del producto terminado.
Los controles habituales incluyen:
| Elemento de inspección | Objetivo |
|---|---|
| Verificación del material | Confirmar el grado de acero, número de colada e identificación del material |
| Inspección de roscas | Verificar dimensiones, paso, perfil y ajuste de la rosca |
| Dimensiones críticas | Confirmar dimensiones de acoplamiento e interfaces de montaje. Las roscas y los agujeros se someten a inspección al 100 % y deben cumplir los criterios de aceptación antes de liberar las piezas al almacén de producto terminado. |
| Ensayo de dureza | Verificar el estado de tratamiento térmico y la dureza especificada |
| Inspección dimensional / CMM | Comprobar precisión geométrica y tolerancias indicadas en el plano |
| UT / MT | Realizados cuando lo exige el plano OEM o la especificación de compra |
El alcance de la inspección debe establecerse según el plano OEM y los requisitos específicos del proyecto, en lugar de aplicar el mismo plan de control a todos los Anchor Heads.
Cuando se especifique, pueden suministrarse junto con el lote certificados de material, informes dimensionales, resultados de dureza y documentación de ensayos no destructivos (END).
¿Se Pueden Suministrar Muestras de Anchor Head Antes de la Producción en Serie?
Sí. Para proyectos de Anchor Head a medida, Weforging puede proporcionar muestras para validación técnica y aprobación conjunta antes de iniciar la producción en serie.
Aunque fabricar una pequeña cantidad de muestras no siempre resulte económicamente eficiente, estamos dispuestos a apoyar esta fase. Esta decisión se basa en nuestra responsabilidad sobre el producto y el proyecto del cliente, así como en la necesidad de validar conjuntamente los requisitos técnicos críticos antes de pasar a producción en serie. El objetivo es comprobar la viabilidad del proceso de fabricación completo y acordar los criterios de inspección y aceptación entre ambas partes.
Una vez que material, dimensiones, propiedades mecánicas, proceso de fabricación y demás requisitos técnicos especificados hayan sido verificados y aprobados conjuntamente, la muestra aceptada puede conservarse como muestra aprobada y referencia técnica para la producción en serie posterior.
La producción posterior sigue la ruta de fabricación y los requisitos clave del proceso establecidos durante la validación de la muestra, ayudando a mantener la consistencia entre los Anchor Heads fabricados en serie y la muestra aprobada.
Para nosotros, una muestra no es simplemente un pedido de pequeño volumen, sino una referencia técnica importante para una producción en serie controlada.
¿Qué Información Debe Incluir una Solicitud de Oferta para un Anchor Head?
Para realizar una evaluación fiable de fabricabilidad y preparar una oferta precisa, una solicitud de Anchor Heads a medida debería incluir normalmente el plano, el material, las dimensiones críticas y el volumen previsto.
| Información para RFQ | Datos necesarios |
|---|---|
| Plano | Plano 2D y, cuando esté disponible, modelo 3D |
| Material | Grado y norma aplicable |
| Rosca | Especificación de rosca y clase de tolerancia |
| Tratamiento térmico | Estado requerido o propiedades mecánicas |
| Dimensiones | Dimensiones críticas y tolerancias |
| Superficie | Recubrimiento, pavonado u otro tratamiento especificado |
| Inspección | Ensayos y documentación requeridos |
| Cantidad | Cantidad de muestras, tamaño de lote y demanda anual estimada |
Si todavía no se ha definido el proceso de fabricación, Weforging puede revisar el plano para determinar si resulta más apropiado utilizar una preforma forjada + mecanizado CNC o el mecanizado CNC directo desde barra de acero.
Envíenos el plano de su Anchor Head para evaluar su fabricabilidad y preparar una oferta.
¿Los Anchor Heads para minería son piezas estándar?
¿Puede fabricarse un Anchor Head directamente desde barra de acero?
¿Qué material se utiliza habitualmente para Anchor Heads de alta resistencia?
¿Qué debe inspeccionarse en un Anchor Head a medida?
