Engranaje Interno Forjado para Rodamiento de Giro
Engranaje Interno Forjado para Rodamientos de Giro
Un engranaje interno forjado es un componente clave en muchos sistemas de transmisión pesada. En aplicaciones de rodamientos de giro, el engranaje interno se acopla con un piñón o sistema de accionamiento para transmitir el par y controlar el movimiento rotatorio.
Debido a que estos componentes suelen trabajar bajo cargas elevadas y rotación continua, la resistencia del material, la estabilidad estructural y la precisión dimensional son factores críticos.
En comparación con engranajes fundidos o mecanizados a partir de material sólido, un engranaje interno forjado ofrece claras ventajas. El proceso de forja mejora la densidad del material y optimiza el flujo de grano, proporcionando mayor resistencia mecánica y mejor comportamiento frente a la fatiga.
¿Qué es un Engranaje Interno?

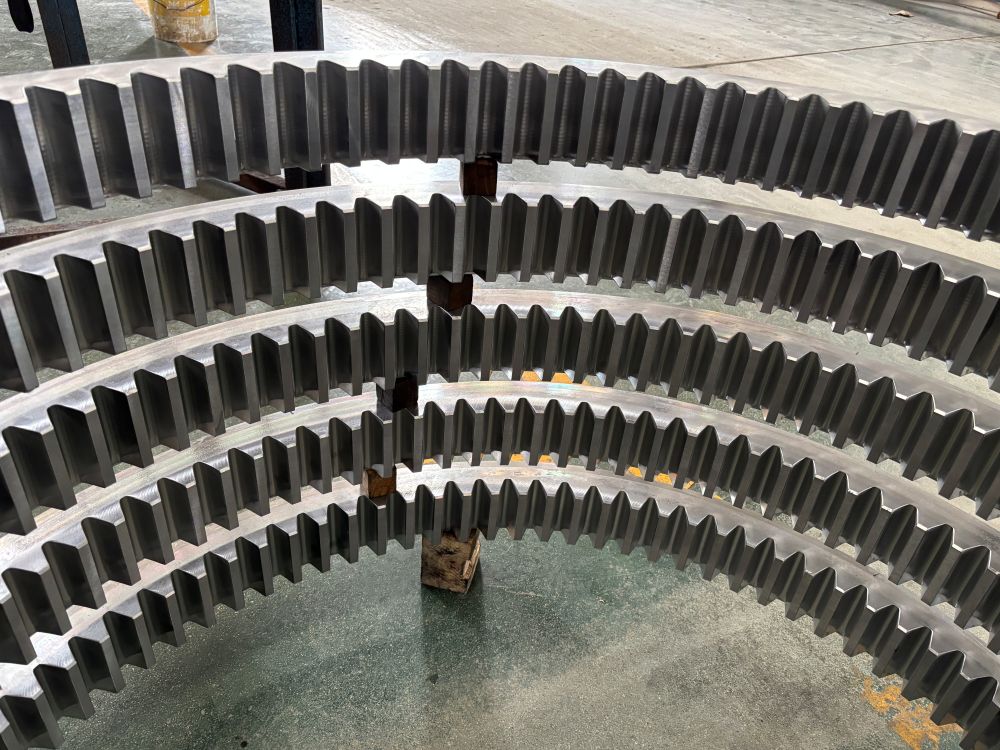

Un engranaje interno es un engranaje circular cuyos dientes están mecanizados en la superficie interior del anillo. Este diseño se utiliza ampliamente en sistemas de transmisión de gran tamaño donde se requiere una transferencia de par compacta y eficiente.
Las principales características estructurales incluyen:
Dentado interno
Los dientes se encuentran en la superficie interior y engranan con un piñón o engranaje planetario.Estructura de gran diámetro
Los engranajes internos suelen emplearse en sistemas rotatorios de gran tamaño.Distribución uniforme de la carga
El diseño permite repartir la carga entre varios dientes durante la rotación.Mecanizado de alta precisión
Una geometría precisa del dentado garantiza un funcionamiento suave y estable.
Engranaje Interno para Sistemas de Rodamientos de Giro
En los sistemas de rodamientos de giro, el engranaje interno desempeña un papel esencial en el mecanismo de transmisión rotativa.
Sus funciones principales incluyen:
Transmisión de par
El engranaje interno se acopla con un piñón de accionamiento para transferir el par de rotación.Control del movimiento rotatorio
Permite el giro controlado de grandes estructuras mecánicas.Distribución de carga
La carga se reparte entre varios dientes del engranaje, reduciendo el desgaste.
Aplicaciones comunes:
Excavadoras
Grúas
Sistemas de orientación de aerogeneradores
Maquinaria de construcción
Equipos mineros
Proceso de Fabricación del Engranaje Interno Forjado
La producción de un engranaje interno forjado incluye varias etapas de fabricación para garantizar resistencia estructural y precisión.
El proceso típico incluye:
Forja en caliente
Los lingotes de acero se calientan y se forjan para formar la estructura del anillo, mejorando el flujo de grano.Laminado de anillos
El anillo forjado se expande hasta alcanzar el diámetro requerido.Mecanizado CNC del dentado
Equipos de alta precisión se utilizan para cortar los dientes del engranaje interno.Tratamiento térmico
Procesos de temple y revenido mejoran la dureza y la resistencia al desgaste.Inspección y control de calidad
Se realizan inspecciones dimensionales y de dentado para asegurar el cumplimiento de los estándares técnicos.
Selección de Materiales
La selección del material es un factor clave para garantizar la resistencia y la durabilidad de un engranaje interno.
Materiales comunes incluyen:
Acero aleado 42CrMo
Alta resistencia y excelente comportamiento frente a la fatiga en aplicaciones de carga pesada.Acero aleado 20CrMnTi
Adecuado para engranajes cementados con alta dureza superficial.Acero aleado 40Cr
Utilizado en engranajes sometidos a cargas medias.
Una adecuada selección del material garantiza rendimiento confiable en sistemas de rodamientos de giro y transmisiones industriales.
Especificaciones Técnicas del Engranaje Interno
| Parámetro | Rango Típico |
|---|---|
| Diámetro exterior | 200 mm – 5000 mm |
| Módulo | 2 – 30 |
| Material | Acero aleado / 42CrMo |
| Tratamiento térmico | Temple y revenido |
| Dureza | HRC 28–36 / HRC 50–60 |
| Precisión del engranaje | ISO 6–9 |
Aplicaciones
Los engranajes internos de gran diámetro se utilizan ampliamente en maquinaria industrial pesada.
Aplicaciones típicas:
Maquinaria de construcción
Equipos de minería
Sistemas de energía eólica
Transmisiones industriales
Sistemas de rotación de maquinaria pesada
Por qué elegir Weforging
Weforging es un fabricante especializado en engranajes internos forjados, con capacidades completas de producción.
Nuestras ventajas incluyen:
Producción integral de forja
Mecanizado CNC de alta precisión
Instalaciones avanzadas de tratamiento térmico
Estricto sistema de control de calidad
Producción OEM confiable para clientes industriales
Consulta y Soporte Técnico
¿Busca un proveedor confiable de engranajes internos forjados personalizados?
Weforging ofrece:
Evaluación de planos técnicos
Asesoramiento en selección de materiales
Soluciones de fabricación a medida
Contáctenos para discutir los requisitos de su proyecto.
