Ingranaggi solari di precisione per sistemi planetari | Trasmissione di potenza

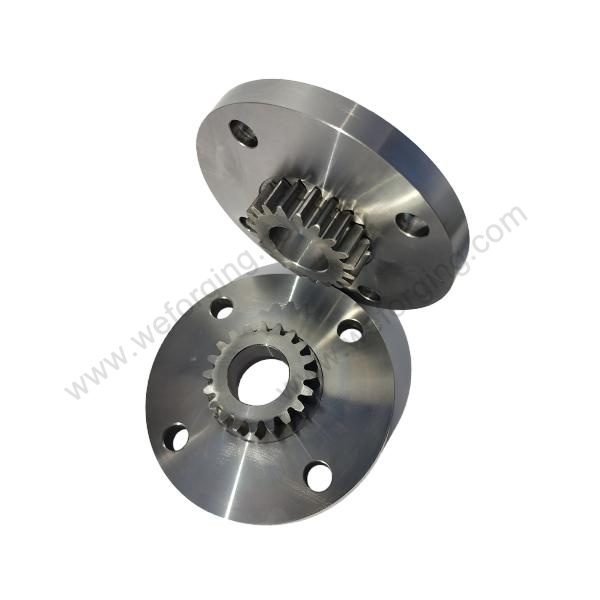

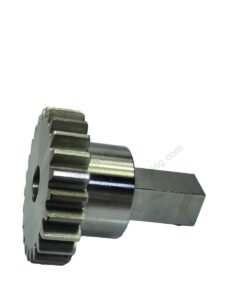

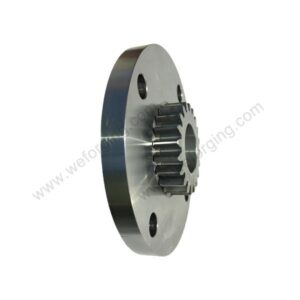

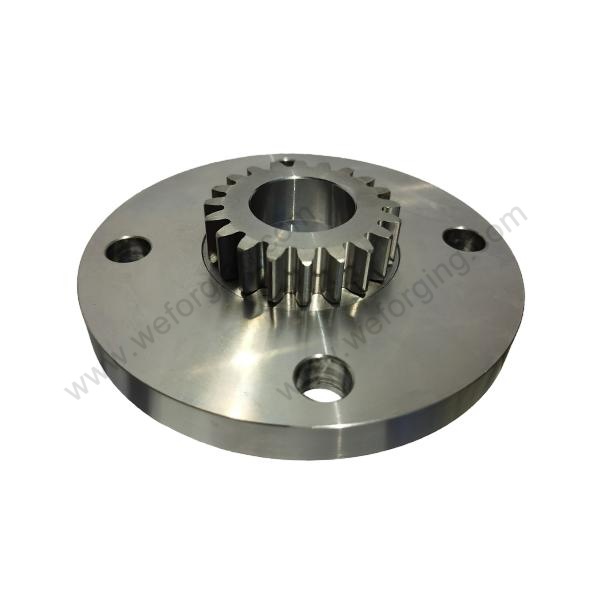

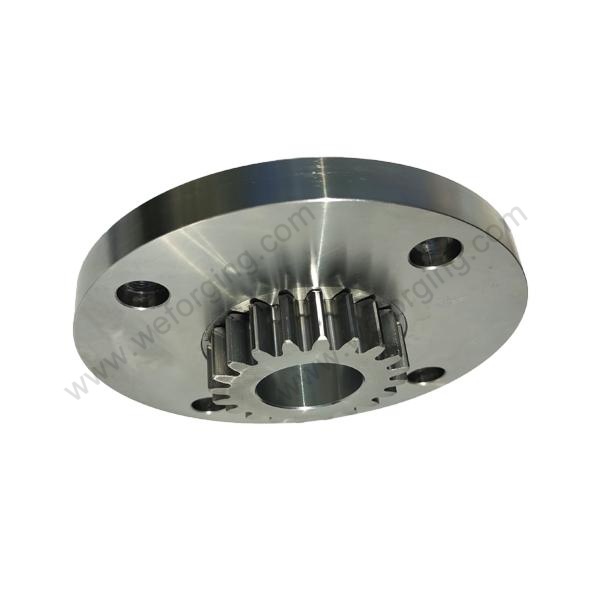

Weforging produce ingranaggi solari forgiati di precisione per sistemi di ingranaggi planetari. Essendo l’ingranaggio centrale in un set planetario, l’ingranaggio solare deve sopportare una coppia elevata e distribuire i carichi in modo uniforme. Utilizzando acciai legati come 20CrMnTi, 18CrNiMo7-6 e SCM415, garantiamo sia la tenacità che la resistenza all’usura. Grazie alla lavorazione CNC, alla cementazione e alla rettifica, i nostri ingranaggi offrono una lunga durata e un funzionamento affidabile in ambienti difficili.
Cosa sono gli ingranaggi solari?
In un sistema di ingranaggi planetari, l’ingranaggio solare è l’ingranaggio centrale attorno al quale ruotano gli ingranaggi planetari. Funge da componente di ingresso o uscita principale, trasmettendo la coppia e il movimento all’interno del treno di ingranaggi. Ingranandosi simultaneamente con più ingranaggi planetari, l’ingranaggio solare consente un’elevata densità di coppia, un design compatto e una distribuzione fluida della potenza. La sua precisione e durata sono fondamentali per applicazioni quali trasmissioni automobilistiche, sistemi aerospaziali e macchinari industriali, dove è essenziale garantire prestazioni affidabili sotto carico continuo.
Componenti di base di alta qualità per applicazioni esigenti
Specifiche tecniche
1. Eccellenza nella produzione
Opzioni dei materiali:
20CrMnTi – Lega di qualità automobilistica per ingranaggi di trasmissione per uso generico
18CrNiMo7-6 – Acciaio per impieghi gravosi per applicazioni con carichi elevati
SCM415 – Acciaio industriale di precisione con tenacità e lavorabilità equilibrate
Trattamento termico:
Profondità di cementazione: 0,8–1,2 mm
Durezza superficiale: 58–62 HRC
Durezza del nucleo: 30–40 HRC
Standard di precisione dei denti:
DIN 3962: Classe 4–6
AGMA 2000-D04: Classe 12
2. Capacità di lavorazione avanzate
| Processo | Attrezzatura | Tolleranza | Finitura superficiale |
|---|---|---|---|
| Hobbing | Liebherr L302 | ±0.015mm | Ra 1.6μm |
| Rettifica | Kapp Niles ZP12 | ±0.005mm | Ra 0.4μm |
| Tornitura dura | Indice C200 | ±0,01 mm | Ra 0,8 μm |
I nostri ingranaggi solari sono ampiamente utilizzati in:
Trasmissioni automobilistiche, compresi cambi per veicoli elettrici e ibridi, garantendo efficienza e controllo della coppia.
Turbine eoliche, assicurando un trasferimento stabile della coppia nei cambi principali con l’affidabilità degli ingranaggi forgiati.
Attrezzature pesanti, quali escavatori, gru e bulldozer, dove gli ingranaggi forgiati superano i componenti fusi in condizioni di carico d’urto.
Automazione industriale, compresi robotica, linee di confezionamento e riduttori, dove la lavorazione di precisione garantisce un funzionamento regolare.
Con catene di fornitura collaudate in Europa e Nord America, Weforging supporta gli OEM in settori critici con soluzioni di ingranaggi economiche e durevoli.
Quality & Support
Ogni ingranaggio solare viene sottoposto ad analisi dei materiali, ispezione ultrasonica e MPI, misurazione del profilo dei denti e verifica CMM. I dati relativi al trattamento termico e i rapporti sulla durezza sono inclusi per garantire la completa tracciabilità. Weforging opera secondo i sistemi ISO 9001 e PPAP, garantendo agli acquirenti la massima affidabilità in termini di qualità costante. Forniamo inoltre assistenza DFM gratuita, verifica dei disegni e ottimizzazione dei profili personalizzati, aiutando i clienti a ridurre i costi e migliorare le prestazioni. Il tempo di produzione standard è di 25 giorni, con prototipazione rapida disponibile per progetti urgenti.
Invia le tue richieste:
- Carica disegni 2D/3D (PDF, DWG, DXF, STEP, IGES).
- Specifica materiale, quantità e requisiti tecnici
- Ricevi un feedback DFM gratuito entro 24 ore.
