Processo di produzione delle corone dentate: dalla forgiatura alla lavorazione meccanica
Una corona dentata è un componente fondamentale nei sistemi di trasmissione meccanica, che supporta il trasferimento della coppia, la distribuzione del carico e la rotazione controllata. Nei macchinari pesanti, nelle apparecchiature energetiche e nelle applicazioni di trasmissione industriale, le corone dentate sono comunemente progettate con diametri grandi e una geometria dei denti precisa per garantire prestazioni stabili. Per soddisfare questi requisiti, la moderna produzione di corone dentate integra processi di forgiatura ad anello laminato, lavorazione di precisione e taglio degli ingranaggi. Questo articolo spiega cos’è una corona dentata, come i pezzi forgiati ad anello laminato vengono convertiti in corone dentate finite e come vengono applicati la dentatura a creatore e la sagomatura degli ingranaggi per produrre profili dei denti interni ed esterni accurati per applicazioni industriali personalizzate.

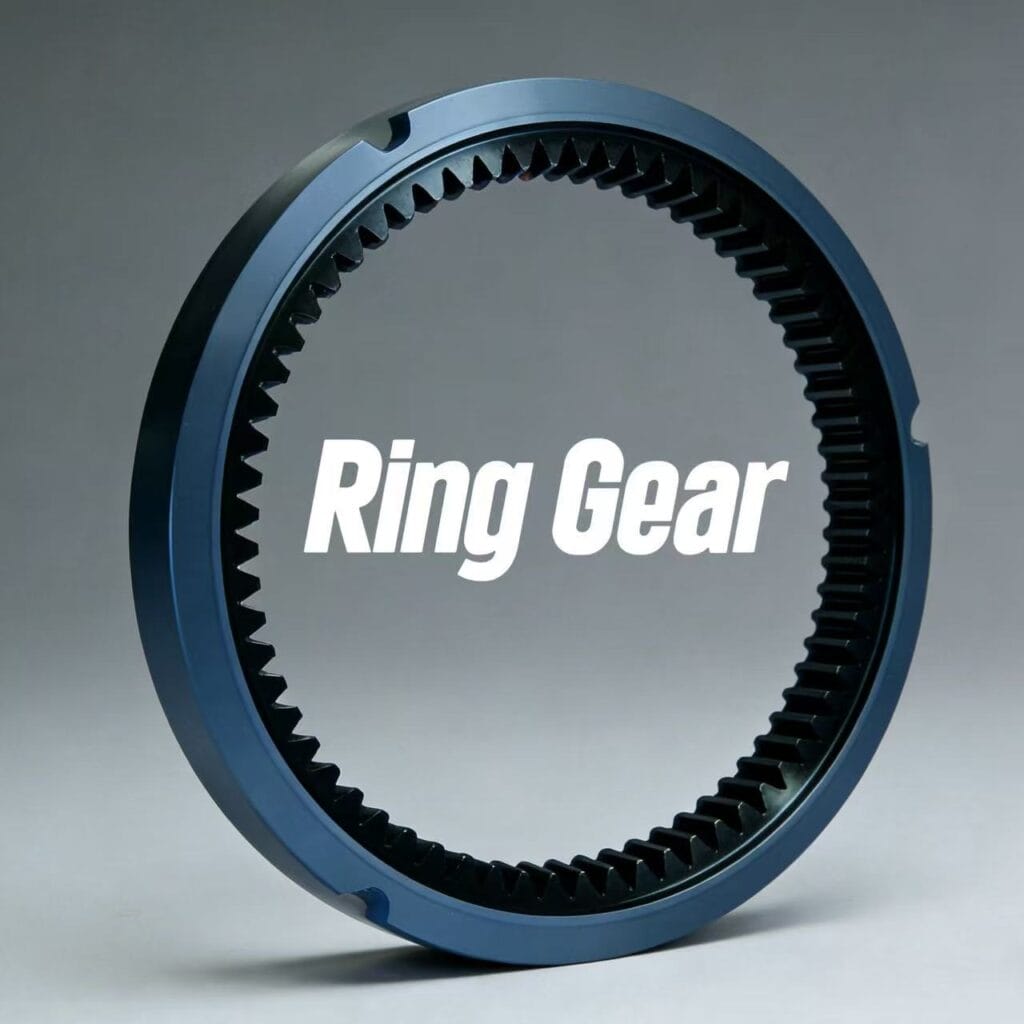

Che cos'è una corona dentata
Una corona dentata è un componente circolare con denti formati sul diametro interno o esterno di un corpo a forma di anello. È ampiamente utilizzata nei sistemi di trasmissione meccanica per supportare il trasferimento della coppia, la distribuzione del carico e il movimento rotatorio controllato. Le corone dentate funzionano comunemente come ingranaggi interni nei sistemi di ingranaggi planetari o come ingranaggi esterni nei grandi azionamenti industriali. In molte applicazioni, le corone dentate sono prodotte come componenti personalizzati per soddisfare requisiti specifici in termini di dimensioni, carico e installazione.
Come funziona il processo di produzione delle corone dentate
Il processo di produzione delle corone dentate segue in genere una sequenza strutturata progettata per bilanciare le prestazioni dei materiali e la precisione dimensionale. Sebbene i dettagli possano variare a seconda del progetto, un percorso di produzione tipico include:
- Preparazione dei semilavorati mediante forgiatura o forgiatura di anelli laminati
- Lavorazione grezza per stabilire le superfici di riferimento
- Lavorazione dei denti degli ingranaggi per profili interni o esterni
- Trattamento termico quando richiesto dalle condizioni di applicazione
- Lavorazione di finitura e controllo dimensionale
Questo approccio graduale consente a ciascun processo di contribuire alle prestazioni finali della corona dentata, mantenendo il controllo sulla geometria e sul comportamento del materiale.
Preparazione del grezzo della corona dentata: forgiatura ad anello laminato
In molte applicazioni industriali, i semilavorati per corone dentate vengono comunemente prodotti mediante forgiatura ad anello laminato. Questo processo forma un anello senza saldature espandendo una billetta preforgiata in condizioni di laminazione controllate, favorendo un flusso uniforme del materiale e una struttura granulare circonferenziale continua.
I pezzi forgiati ad anello laminato sono ampiamente utilizzati per la produzione di corone dentate grazie al loro spessore costante, alla distribuzione equilibrata del materiale e all’uso efficiente della materia prima. Queste caratteristiche forniscono una base stabile per le successive operazioni di lavorazione e taglio degli ingranaggi e garantiscono prestazioni affidabili in un’ampia gamma di applicazioni delle corone dentate.
Metodi di lavorazione degli ingranaggi interni ad anello
La lavorazione delle corone interne richiede utensili da taglio in grado di operare in spazi ristretti mantenendo una geometria dei denti accurata. Per questo motivo, la formatura degli ingranaggi è comunemente utilizzata per le corone interne prodotte da forgiati laminati.
La sagomatura degli ingranaggi impiega un movimento di taglio alternato combinato con una rotazione sincronizzata tra la fresa e il pezzo da lavorare. Questo metodo consente di generare denti interni con spaziatura precisa e profili uniformi, anche in anelli di grande diametro. Quando viene applicata dopo la forgiatura di anelli laminati, la sagomatura degli ingranaggi supporta una geometria interna dei denti stabile e allineata con la struttura dell’anello forgiato.
Considerazioni chiave nella produzione di ingranaggi ad anello di grandi dimensioni
La produzione di grandi corone dentate richiede diverse considerazioni fondamentali per mantenere una geometria stabile e prestazioni costanti su diametri di grandi dimensioni, tra cui:
Selezione del metodo di forgiatura per produrre semilavorati ad anello stabili e uniformi
Pianificazione della sequenza di lavorazione per mantenere la precisione dimensionale durante la lavorazione
Strategia di taglio degli ingranaggi basata sulla geometria interna o esterna dei denti
Coordinamento del trattamento termico per supportare le proprietà dei materiali e la stabilità dimensionale
Ispezione e controllo qualità per verificare la geometria, l’allineamento dei denti e la concentricità
Coordinando queste fasi di produzione, è possibile realizzare corone dentate di grandi dimensioni con geometria uniforme e prestazioni affidabili negli assemblaggi rotanti industriali.
Ispezione e controllo qualità
L’ispezione e il controllo qualità sono fondamentali nella produzione di corone dentate per garantire la conformità alle specifiche del disegno e ai requisiti funzionali. Le principali attività di ispezione includono in genere:
Ispezione dimensionale per verificare diametri critici, larghezze e conformità alle tolleranze
Misurazione del profilo dei denti per confermare l’accuratezza della geometria degli ingranaggi e la corretta forma dei denti
Verifica della concentricità per garantire una rotazione uniforme e una trasmissione stabile del carico
Queste ispezioni vengono eseguite in più fasi della produzione, anche dopo la lavorazione e il taglio degli ingranaggi. Integrando l’ispezione nel flusso di lavoro di produzione, è possibile mantenere un controllo dimensionale costante e prestazioni affidabili degli ingranaggi in diverse applicazioni.
Opzioni di trattamento superficiale
Il trattamento superficiale delle corone dentate viene selezionato in base alle condizioni operative e ai requisiti applicativi per migliorare la durata, la capacità di carico e la stabilità dell’ingranaggio. In molte applicazioni industriali, il trattamento superficiale contribuisce a migliorare il comportamento all’usura, le prestazioni a fatica e l’affidabilità operativa a lungo termine.
I metodi comuni includono processi di trattamento termico come la tempra e il rinvenimento o la tempra a induzione, scelti in base al tipo di materiale e alle caratteristiche di carico. È possibile applicare ulteriori trattamenti superficiali per migliorare la resistenza alla corrosione o l’efficienza di manipolazione. Il trattamento superficiale è tipicamente integrato nel processo di produzione complessivo e coordinato con le operazioni di forgiatura e lavorazione degli ingranaggi.
Conclusione
Il processo di produzione delle corone dentate combina la forgiatura di anelli laminati, la lavorazione di precisione e il taglio degli ingranaggi in un unico ciclo produttivo integrato. Questo approccio garantisce una geometria accurata dei denti e prestazioni strutturali stabili sia per le corone dentate interne che esterne, in particolare nelle applicazioni di grande diametro.
Se disponete di disegni o requisiti tecnici per un progetto personalizzato di corone dentate, il team di ingegneri di Weforging è a vostra disposizione per una discussione preliminare e una valutazione tecnica, al fine di supportare le vostre esigenze di progettazione e produzione.
