Prova di Trazione dei Fucinati: Come Interpretare i Risultati
La prova di trazione dei fucinati verifica le proprietà meccaniche dell’acciaio sottoponendo un provino a un carico controllato fino alla deformazione e alla rottura.
I risultati principali sono carico di snervamento, resistenza a trazione (Rm/UTS), allungamento e strizione. Insieme descrivono la resistenza e la duttilità del materiale fucinato.
Per progettisti, responsabili qualità e buyer industriali, questi valori devono essere valutati in relazione a grado dell’acciaio, trattamento termico, posizione del provino e specifica applicabile. Un singolo valore elevato non determina da solo l’idoneità del fucinato.
Che cos'è la prova di trazione dei fucinati?
La prova di trazione dei fucinati è una prova meccanica distruttiva che misura il comportamento del materiale sotto un carico assiale crescente. Un provino ricavato dal fucinato viene sottoposto a trazione fino alla rottura.
La prova determina quattro proprietà principali:
- Carico di snervamento – inizio della deformazione plastica permanente.
- Resistenza a trazione (Rm/UTS) – massima tensione raggiunta.
- Allungamento (A%) – deformazione del provino prima della rottura.
- Strizione (Z%) – riduzione della sezione nella zona di rottura.
Questi valori permettono di valutare resistenza meccanica e duttilità del materiale fucinato.
Perché la prova di trazione è importante per i fucinati in acciaio?
La composizione chimica identifica il grado dell’acciaio, ma non conferma da sola le proprietà meccaniche finali del fucinato. Forgiatura, dimensioni della sezione e trattamento termico possono influenzare resistenza e duttilità.
La prova di trazione verifica se un fucinato in acciaio soddisfa i requisiti meccanici specificati e aiuta a valutare l’efficacia del trattamento termico e la costanza produttiva.
Per l’accettazione, i risultati devono corrispondere al materiale, alla condizione di trattamento termico e alla specifica applicabile.

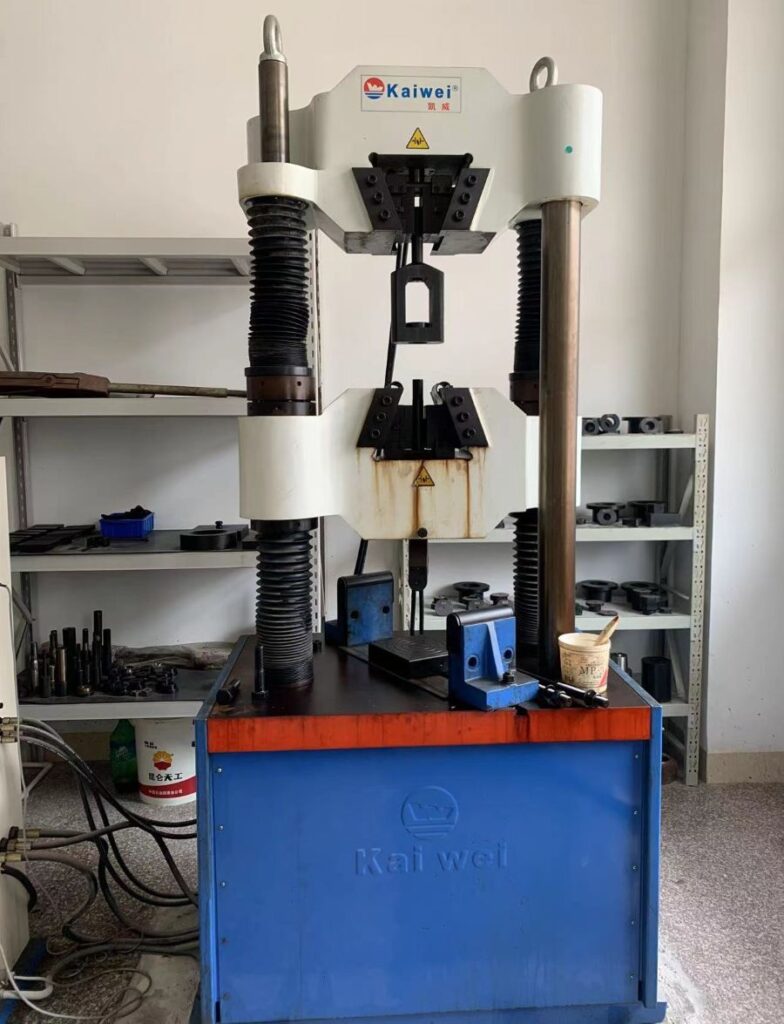

Come viene eseguita una prova di trazione su un fucinato?
Un provino viene prelevato dalla posizione prevista nel fucinato e lavorato secondo le dimensioni richieste. Prima della prova vengono misurate la lunghezza utile e la sezione iniziale.
Il provino viene quindi sottoposto a un carico assiale controllato fino alla rottura. I dati registrati permettono di determinare carico di snervamento, resistenza a trazione, allungamento e strizione.
La posizione e l’orientamento del provino devono rispettare la specifica del materiale, il disegno o il piano di controllo applicabile.
Come interpretare i risultati della prova di trazione dei fucinati?
I risultati vengono generalmente valutati attraverso due gruppi di proprietà: resistenza e duttilità. Snervamento e Rm descrivono la risposta del materiale al carico, mentre allungamento e strizione indicano la capacità di deformarsi prima della rottura.
| Risultato | Cosa misura | Cosa indica |
|---|---|---|
| Carico di snervamento | Inizio della deformazione permanente | Resistenza alla deformazione plastica |
| Resistenza a trazione (Rm/UTS) | Massima tensione ingegneristica | Massima resistenza raggiunta |
| Allungamento | Aumento della lunghezza utile | Duttilità complessiva |
| Strizione | Riduzione della sezione alla rottura | Duttilità locale |
La valutazione non consiste nel cercare il valore più alto, ma nel verificare che ogni proprietà richiesta soddisfi il relativo criterio di accettazione.
Carico di snervamento
Il carico di snervamento indica la tensione alla quale inizia la deformazione plastica permanente. Al di sotto di questo livello la deformazione è prevalentemente elastica.
Negli acciai senza un punto di snervamento chiaramente definito può essere riportato un carico unitario di scostamento dalla proporzionalità, spesso determinato con un offset dello 0,2%.
Questo parametro è particolarmente importante quando il componente deve resistere alla deformazione permanente durante il servizio.
Resistenza a trazione (Rm/UTS)
La resistenza a trazione (Rm/UTS) rappresenta la massima tensione ingegneristica raggiunta durante la prova.
Un valore Rm elevato non indica automaticamente un fucinato migliore. Deve essere valutato insieme a snervamento, allungamento, strizione e requisiti della specifica applicabile.
Allungamento
L’allungamento misura l’aumento della lunghezza utile del provino dopo la rottura ed è un indicatore della duttilità complessiva.
I valori devono essere confrontati utilizzando geometria del provino, lunghezza utile e condizioni di prova coerenti. Una Rm conforme non compensa un allungamento inferiore al minimo specificato.
Strizione
La strizione misura la riduzione della sezione nella zona di rottura e fornisce informazioni sulla duttilità locale.
L’allungamento descrive la deformazione lungo la lunghezza utile, mentre la strizione evidenzia quella concentrata vicino alla frattura. Valutare entrambi offre una lettura più completa della duttilità.
Come leggere un rapporto di prova di trazione?
Un rapporto è utile quando permette di confrontare direttamente il requisito specificato con il risultato effettivo.
L’esempio seguente è puramente illustrativo:
| Proprietà | Requisito indicativo | Risultato | Valutazione |
| Carico di snervamento | ≥ 450 MPa | 485 MPa | Conforme |
| Rm / UTS | 620–780 MPa | 695 MPa | Conforme |
| Allungamento | ≥ 16% | 18% | Conforme |
| Strizione | ≥ 40% | 47% | Conforme |
Esempio illustrativo. I valori di accettazione effettivi dipendono dalla specifica applicabile al materiale e al prodotto.
In questo caso tutte le proprietà soddisfano i rispettivi requisiti. Il dato importante non è che 695 MPa sia una Rm “buona”, ma che rientri nell’intervallo previsto e che anche i requisiti di duttilità siano rispettati.
Prima dell’accettazione devono essere verificati anche grado del materiale, trattamento termico, informazioni sul provino e norma di prova.
Carico di snervamento e resistenza a trazione: qual è la differenza?
Carico di snervamento e resistenza a trazione descrivono fasi diverse del comportamento del materiale e non sono intercambiabili.
| Proprietà | Carico di snervamento | Resistenza a trazione |
| Rappresenta | Inizio della deformazione permanente | Massima tensione ingegneristica |
| Si verifica | All’inizio della deformazione plastica | Dopo lo snervamento |
| Rilevanza tecnica | Resistenza alla deformazione permanente | Massima resistenza sotto trazione |
Un fucinato può avere una Rm elevata e non soddisfare il requisito di snervamento o di duttilità.
Per questo motivo, una maggiore resistenza a trazione non significa necessariamente migliori prestazioni complessive del fucinato.
Quali fattori influenzano i risultati della prova di trazione?
Due fucinati dello stesso grado nominale di acciaio non producono necessariamente risultati identici.
Le proprietà possono variare in funzione di posizione e orientamento del provino, spessore della sezione, deformazione durante la forgiatura, flusso della fibra e trattamento termico.
Le differenze nei risultati devono quindi essere valutate insieme alle condizioni di prova e allo stato metallurgico del materiale, anziché essere considerate immediatamente come un difetto.
La posizione del provino influenza i risultati?
Sì. Nei fucinati di grandi dimensioni o con geometrie complesse, le proprietà meccaniche possono variare tra zone e orientamenti diversi.
A seconda della specifica, i provini possono essere prelevati longitudinalmente, trasversalmente o tangenzialmente. Spessore della sezione, deformazione locale, flusso della fibra e risposta al trattamento termico possono influenzare i valori misurati.
Il risultato è quindi significativo solo se posizione e orientamento del provino rispettano i requisiti di campionamento applicabili.
Come influisce il trattamento termico sui risultati?
Il trattamento termico dei fucinati modifica la microstruttura dell’acciaio e può cambiare significativamente l’equilibrio tra resistenza e duttilità.
Normalizzazione, tempra e rinvenimento possono influenzare snervamento, Rm, allungamento e strizione. L’effetto dipende anche dal grado dell’acciaio, dallo spessore della sezione e dai parametri del ciclo termico.
I risultati devono quindi essere valutati rispetto alla condizione di trattamento termico specificata, non semplicemente confrontati con quelli di un altro fucinato dello stesso grado.
Quali norme si applicano alla prova di trazione dei fucinati?
La norma applicabile dipende dal materiale, dal tipo di componente e dai requisiti contrattuali. Per i fucinati in acciaio destinati al mercato europeo o internazionale possono essere utilizzati riferimenti EN/ISO o ASTM.
| Norma | Campo principale | Applicazione tipica |
| UNI EN ISO 6892-1 | Prova di trazione dei materiali metallici a temperatura ambiente | Riferimento comune nel mercato europeo |
| ASTM A370 | Prove meccaniche dei prodotti in acciaio | Richiamata da numerose specifiche ASTM |
| ASTM E8/E8M | Prova di trazione dei materiali metallici | Metodo generale per le proprietà a trazione |
È importante distinguere una norma di prova da una specifica di accettazione. La norma stabilisce principalmente come eseguire il test; non definisce un unico valore di resistenza valido per tutti i fucinati.
I criteri di accettazione derivano normalmente dalla specifica del materiale o del prodotto, dal disegno, dall’ordine di acquisto o dai requisiti concordati con il cliente.
Come vengono valutati i risultati per l'accettazione di un fucinato?
L’accettazione si basa sul confronto tra carico di snervamento, Rm, allungamento e strizione misurati e i rispettivi requisiti specificati.
La verifica deve inoltre confermare che grado dell’acciaio, trattamento termico, posizione del provino e metodo di prova corrispondano alla documentazione applicabile.
Non esiste un singolo valore di resistenza a trazione che renda accettabile qualsiasi fucinato. Se una proprietà richiesta non soddisfa il limite specificato, il risultato non è conforme, anche quando gli altri valori rientrano nei requisiti.
Cosa dovrebbe controllare un buyer in un rapporto di prova?
Per il controllo qualità e la valutazione del fornitore non è sufficiente verificare la sola dicitura “Conforme”.
Il buyer dovrebbe controllare:
- grado del materiale e numero di colata
- condizione di trattamento termico
- posizione e orientamento del provino, quando richiesti
- metodo o norma di prova
- requisiti specificati e risultati effettivi
- tracciabilità del materiale
Un risultato conforme ha un valore limitato se non può essere collegato alla corretta condizione del materiale, alla specifica e al lotto di produzione.
Questi elementi sono più utili nella valutazione di un fornitore rispetto al semplice confronto dei valori di resistenza a trazione.
Cosa succede se un fucinato non supera la prova di trazione?
Un risultato non conforme deve essere verificato prima dell’accettazione o del rilascio del materiale o del lotto interessato.
L’analisi può includere:
- verifica dell’identità e delle dimensioni del provino;
- controllo delle condizioni e dei registri di prova;
- verifica della tracciabilità del materiale e della colata;
- controllo dei registri del trattamento termico;
- verifica delle condizioni previste per un’eventuale riprova;
- definizione della disposizione del lotto interessato.
L’eventuale riprova deve seguire la specifica applicabile e non deve essere utilizzata semplicemente per sostituire un risultato non conforme.
Riprova, azione correttiva e decisione sul lotto devono rimanere tracciabili rispetto al materiale interessato.
Conclusione
La prova di trazione dei fucinati valuta sia la resistenza sia la duttilità dell’acciaio. Snervamento e Rm descrivono il comportamento resistente, mentre allungamento e strizione indicano la capacità di deformazione prima della rottura.
I risultati diventano significativi quando sono collegati al corretto grado del materiale, trattamento termico, provino, metodo di prova e criteri di accettazione.
Per progettisti, responsabili qualità e buyer, il punto decisivo non è ottenere la resistenza più elevata, ma verificare che tutte le proprietà specificate siano conformi nelle corrette condizioni di materiale e prova.
