PPAP per Componenti Forgiati: Requisiti e Best Practice
Introduzione
Il PPAP per componenti forgiati è un processo essenziale per verificare che un fornitore possa produrre componenti forgiati con qualità costante e conformi alle specifiche del cliente prima della produzione in serie.
Utilizzato inizialmente nel settore automobilistico, il Production Part Approval Process (PPAP) è oggi applicato anche in settori come macchinari industriali, mining, costruzioni ed energia, dove affidabilità e controllo qualità sono fondamentali.
Per i componenti forgiati, il PPAP riguarda non solo la precisione dimensionale, ma anche la tracciabilità dei materiali, il controllo del processo e il trattamento termico. In questo articolo analizzeremo i principali requisiti PPAP, la documentazione richiesta e le migliori pratiche per una corretta approvazione della produzione.
Punti chiave
- Il PPAP dimostra che i componenti forgiati possono essere prodotti con qualità costante prima della produzione in serie.
- La tracciabilità dei materiali e il controllo del processo sono fondamentali quanto l’ispezione dimensionale.
- Una documentazione PPAP completa combina pianificazione del processo, documenti tecnici e rapporti di controllo qualità.
- Una preparazione anticipata riduce i rischi e migliora l’efficienza dell’approvazione.
Requisiti PPAP per Componenti Forgiati in Sintesi
| Elemento | Descrizione |
|---|---|
| Obiettivo principale | Verificare la capacità produttiva |
| Settori tipici | Automotive, Mining, costruzioni, macchinari industriali, ferroviario |
| Documenti principali | PSW, PFMEA, Control Plan, MTC, rapporti di ispezione |
| Focus principale | Stabilità del processo e tracciabilità |
| Invio comune | PPAP Livello 3 |
Quando è richiesto il PPAP per Componenti Forgiati?
Il PPAP per componenti forgiati viene normalmente richiesto quando il cliente deve verificare che il fornitore disponga di un processo produttivo stabile prima della produzione in serie.
È particolarmente importante nei settori dove affidabilità, sicurezza e prestazioni a lungo termine sono requisiti fondamentali.
Il PPAP può essere richiesto nei seguenti casi:
- Introduzione di un nuovo componente forgiato
- Utilizzo di nuovi stampi o attrezzature
- Modifica del materiale
- Modifica del processo produttivo
- Trasferimento della produzione in un altro stabilimento
- Importanti modifiche al progetto
L’obiettivo principale è dimostrare che il fornitore può produrre componenti forgiati conformi ai requisiti del cliente in modo continuo, riducendo i rischi prima dell’avvio della produzione.
Documenti Essenziali del PPAP per Componenti Forgiati
Una completa documentazione PPAP per componenti forgiati comprende documenti tecnici, informazioni sul processo e rapporti di controllo qualità.
I requisiti possono variare in base al cliente e al settore, ma un tipico pacchetto PPAP include:
| Documento | Scopo |
|---|---|
| Disegno tecnico | Definisce le specifiche del componente |
| Certificato materiale (MTC) | Conferma il materiale e la composizione chimica |
| Diagramma del processo | Descrive il flusso produttivo |
| PFMEA | Identifica i potenziali rischi del processo |
| Control Plan | Definisce i metodi di controllo qualità |
| Rapporti di ispezione | Verificano dimensioni, trattamento termico e proprietà meccaniche |
| Part Submission Warrant (PSW) | Conferma la presentazione PPAP |
I rapporti di ispezione normalmente includono:
- Rapporti dimensionali
- Rapporti CMM
- Rapporti sul trattamento termico
- Rapporti sulle proprietà meccaniche
- Rapporti UT o MT (se richiesti)
Questi documenti dimostrano che il componente forgiato soddisfa le specifiche richieste e che il processo produttivo è controllato, tracciabile e pronto per la produzione in serie.

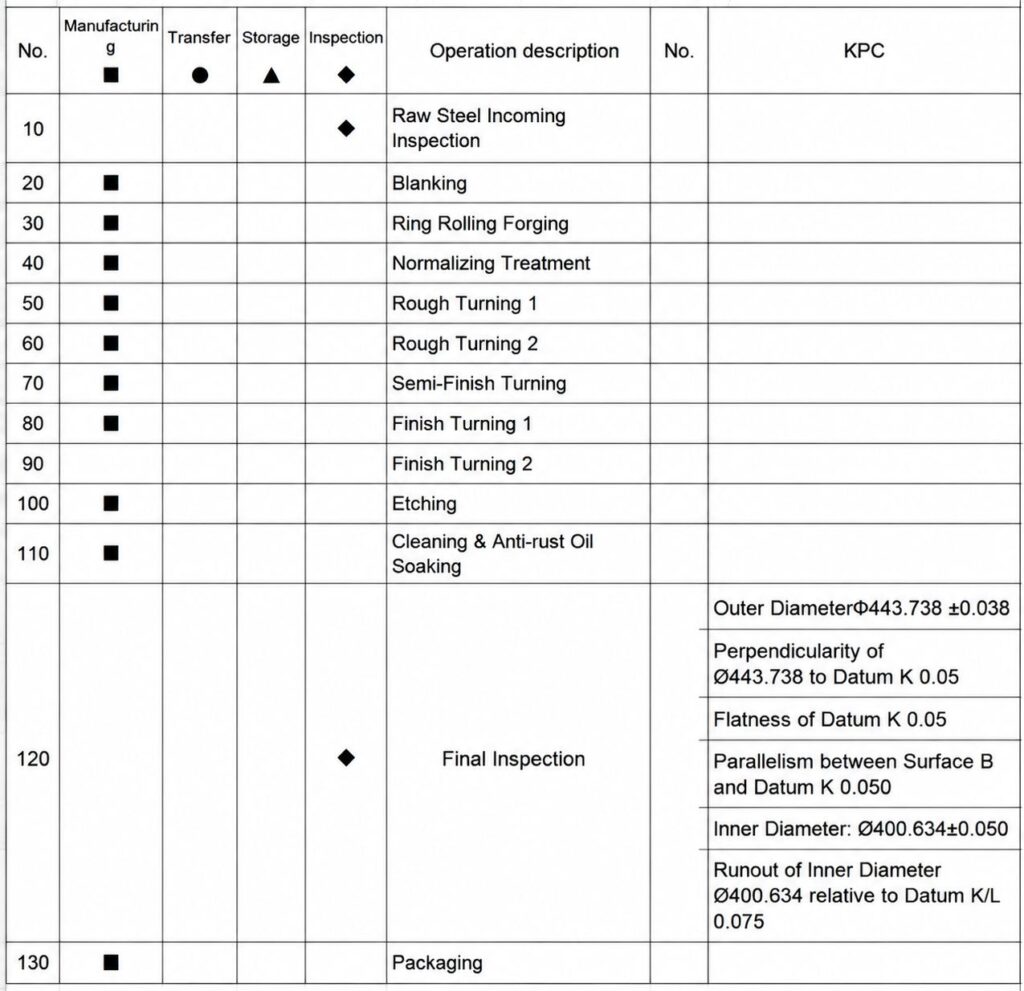

Example of Forging Process Control Plan for PPAP Submission
Cosa verificano gli OEM durante la revisione PPAP?
La presentazione di un pacchetto PPAP completo è solo il primo passo. Durante la revisione, gli OEM valutano se la documentazione dimostra che il processo produttivo è stabile, ripetibile e in grado di garantire una qualità costante nel tempo.
Per i componenti forgiati, le principali aree di attenzione sono:
1. Tracciabilità dei materiali – Ogni componente deve essere tracciabile fino al materiale originale attraverso Heat Number, certificati materiali e registrazioni di lotto.
2. Controllo del processo – Le fasi principali come forgiatura, trattamento termico, lavorazione meccanica e ispezione devono essere documentate e controllate in modo costante.
3. Verifica del trattamento termico – Durezza e proprietà meccaniche devono rispettare i requisiti specificati ed essere supportate da rapporti di prova.
4. Ispezione dimensionale – Le dimensioni critiche devono essere verificate con strumenti calibrati come sistemi CMM o strumenti di misura dedicati.
5. Controlli non distruttivi (NDT) – Per componenti critici per la sicurezza possono essere richiesti rapporti UT o MT per verificare l’integrità interna e superficiale.
Gli OEM raramente valutano questi documenti singolarmente. Li considerano invece come una prova complessiva della capacità del fornitore di produrre e fornire componenti forgiati conformi in modo continuo durante la produzione in serie.
Documenti Essenziali del PPAP per Componenti Forgiati
Molti ritardi nell’approvazione PPAP non sono causati da problemi di produzione, ma da documentazione incompleta o non coerente.
Una corretta pianificazione della qualità consente ai fornitori di ridurre le revisioni e migliorare l’efficienza del processo di approvazione.
| Sfida comune | Best Practice |
|---|---|
| Mancanza di tracciabilità dei materiali | Mantenere registrazioni complete dei lotti e dei materiali |
| Rapporti di ispezione non uniformi | Utilizzare metodi di controllo e formati standardizzati |
| Disegni non aggiornati | Verificare l’ultima revisione del disegno prima della produzione |
| PFMEA o Control Plan incompleti | Preparare la documentazione qualità durante la pianificazione del processo |
| Comunicazione insufficiente | Coinvolgere team tecnici, produzione e qualità prima dell’invio PPAP |
Un pacchetto PPAP ben organizzato permette di risparmiare tempo sia al fornitore sia al cliente. Inoltre, dimostra che la qualità è integrata nel processo produttivo fin dalle prime fasi, invece di essere verificata solo dopo la produzione.
Come possono i fornitori di componenti forgiati migliorare l'approvazione PPAP?
Un PPAP efficace per componenti forgiati inizia prima della produzione dei campioni. Una pianificazione anticipata permette ai fornitori di identificare i rischi, preparare la documentazione necessaria e garantire che il processo produttivo soddisfi i requisiti del cliente.
I passaggi principali includono:
1. Verificare i requisiti del cliente prima della produzione
Prima della progettazione degli utensili e della pianificazione del processo, verificare disegni tecnici, specifiche, livello PPAP richiesto e requisiti speciali del cliente.
2. Sviluppare il piano di processo e qualità
Preparare il diagramma del processo, PFMEA e Control Plan sulla base dei processi reali di forgiatura, lavorazione meccanica, trattamento termico e ispezione.
3. Completare ispezioni e test sui campioni
Verificare dimensioni critiche, proprietà dei materiali e prestazioni del componente prima della presentazione PPAP.
4. Preparare una documentazione PPAP completa
Organizzare certificati dei materiali, rapporti di ispezione, registrazioni del trattamento termico e altri documenti qualità richiesti.
5. Mantenere il controllo qualità durante la produzione in serie
Dopo l’approvazione PPAP, continuare a monitorare la stabilità del processo e la tracciabilità per garantire una qualità costante.

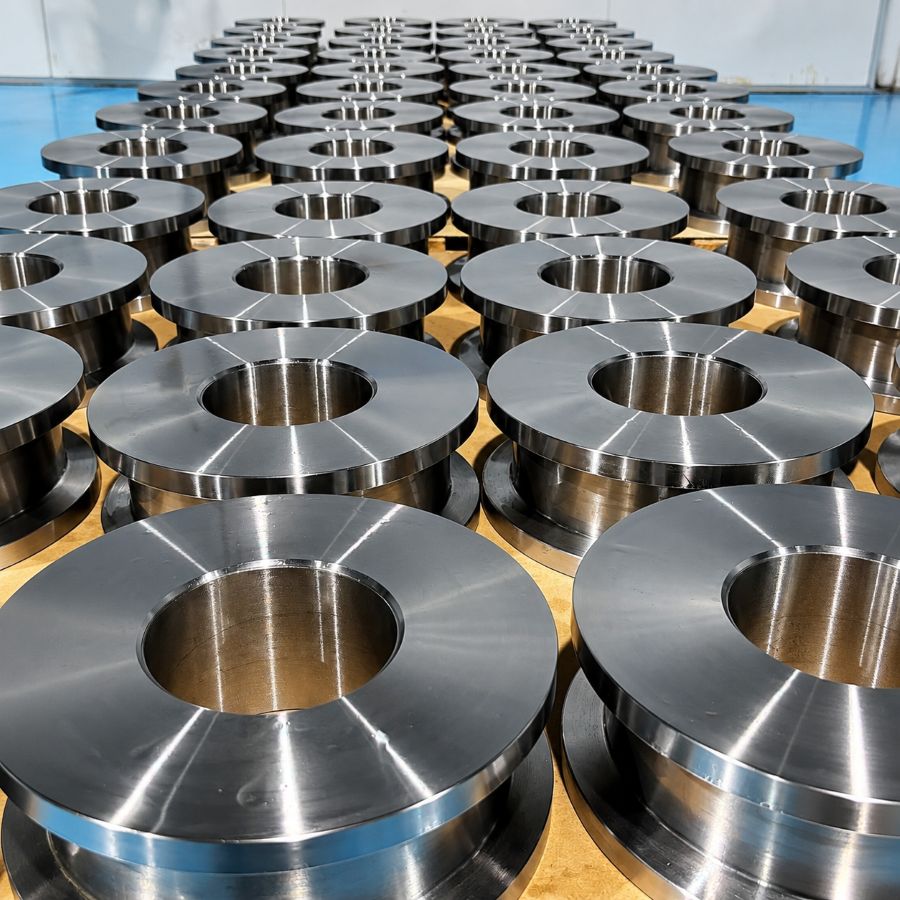

Caso studio: Preparazione PPAP per un componente ruota forgiato
Contesto del progetto
Un produttore di macchinari pesanti richiedeva un componente ruota forgiato da 8 pollici con requisiti dimensionali rigorosi.
Prima della produzione in serie, il fornitore doveva dimostrare la capacità del processo produttivo e garantire una qualità stabile.
Preparazione e validazione PPAP
Il team tecnico ha analizzato i disegni del cliente, identificato le caratteristiche critiche e definito i requisiti di controllo prima della produzione.
Il pacchetto PPAP comprendeva:
- Diagramma del processo
- PFMEA
- Control Plan
- Certificato materiale (MTC)
- Rapporti trattamento termico
- Rapporti dimensionali
Le caratteristiche critiche sono state verificate tramite ispezioni CMM e controlli dimensionali per confermare la conformità alle specifiche del cliente.
Risultato
Grazie alla valutazione tecnica, al controllo del processo e alla verifica della qualità, il progetto ha raggiunto l’approvazione per la produzione in serie.
Il processo ha dimostrato:
- Controllo dimensionale stabile
- Completa tracciabilità dei materiali
- Capacità produttiva affidabile
Conclusione
Il PPAP per componenti forgiati è molto più di una semplice raccolta di documenti qualità. È una verifica della capacità del fornitore di gestire un processo produttivo stabile e ripetibile prima della produzione in serie.
Nei progetti di forgiatura, una corretta approvazione PPAP dipende dal controllo del processo, dalla tracciabilità dei materiali, dal trattamento termico e dalla pianificazione della qualità.
Un fornitore esperto può collaborare con i clienti nella revisione dei disegni, nella valutazione del processo e nella preparazione della documentazione qualità per definire requisiti chiari prima della produzione.
