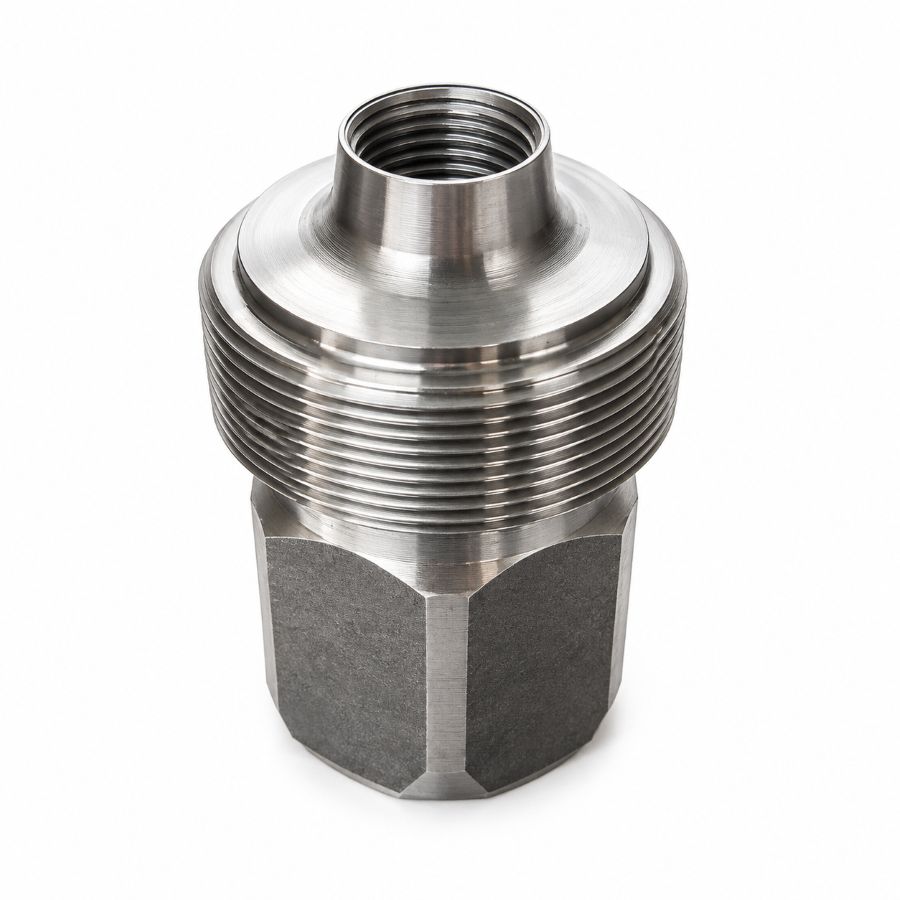

Drive Nut personalizzata per sistemi di sostegno minerario
Weforging produce Drive Nut personalizzate per sistemi di sostegno minerario e applicazioni di ancoraggio sulla base di disegni OEM. Anziché limitarsi a dimensioni standard da catalogo, realizziamo componenti non standard in funzione di filettatura, geometria di azionamento, materiale, trattamento termico, dimensioni e requisiti di controllo richiesti.
In base alla geometria del componente e ai volumi di produzione, il processo può combinare forgiatura o formatura con tornitura CNC, lavorazione delle filettature e controllo finale. Questa gestione integrata consente di controllare le caratteristiche critiche dal grezzo fino alla Drive Nut finita.
Per i progetti OEM possono essere realizzati campioni per la verifica dimensionale e funzionale prima della produzione in serie.
Drive Nut personalizzate e non standard su disegno OEM
Una Drive Nut personalizzata non può essere definita soltanto dalle dimensioni esterne. Nelle applicazioni minerarie, la filettatura deve essere compatibile con il bullone di ancoraggio, mentre la geometria di azionamento deve funzionare correttamente con l’attrezzatura di installazione prevista. Anche materiale, trattamento termico e finitura superficiale possono variare in funzione del sistema di sostegno.
Weforging produce Drive Nut non standard su disegno del cliente. Prima di avviare la produzione è opportuno definire chiaramente i seguenti requisiti:
| Requisito del disegno | Elementi da definire |
|---|---|
| Materiale | Tipo di acciaio o proprietà meccaniche richieste |
| Filettatura interna | Diametro, passo, classe di tolleranza e direzione |
| Geometria di azionamento | Esagono, quadro o profilo specifico del progetto |
| Geometria esterna | Diametro, spallamento, filettatura esterna o profilo formato |
| Trattamento termico | Durezza o proprietà meccaniche specificate |
| Finitura superficiale | Ossidazione nera, rivestimento o trattamento richiesto dal cliente |
| Controllo | Calibri per filetti, quote critiche, durezza e verifica del materiale |
| Identificazione | Codice componente, lotto o marcatura laser quando richiesta |
Per un buyer OEM, definire questi requisiti prima della realizzazione dell’attrezzatura o della lavorazione riduce le incertezze durante l’approvazione dei campioni e la successiva produzione in serie.
Come funziona una Drive Nut in un sistema di sostegno minerario?
Una Drive Nut è un componente filettato utilizzato all’interno di un sistema di ancoraggio o sostegno per miniere sotterranee. La sua funzione specifica dipende dal sistema, ma deve interfacciarsi correttamente sia con la filettatura del bullone sia con l’attrezzatura utilizzata per l’installazione.
Per questo motivo, rispettare soltanto le dimensioni esterne non è sufficiente. Un componente può risultare dimensionalmente conforme ma non idoneo se filettatura, lunghezza di ingaggio o profilo di azionamento non corrispondono al sistema previsto.
Nei progetti personalizzati, Weforging produce quindi la Drive Nut in base alle specifiche del sistema OEM, senza presupporre che un unico design standard sia adatto a tutte le applicazioni di ancoraggio.
Forgiata, formata o lavorata dal pieno: quale processo scegliere?
Non tutte le Drive Nut personalizzate devono seguire lo stesso ciclo produttivo. La scelta dipende dalla geometria, dal materiale, dalle proprietà meccaniche richieste, dai volumi e dalla quantità di lavorazione meccanica necessaria.
| Processo produttivo | Applicazioni indicate | Aspetto principale |
|---|---|---|
| Forgiatura a caldo | Produzione in serie o componenti con requisiti meccanici elevati | Geometria prossima alla forma finale, utilizzo del materiale e ripetibilità |
| Formatura / estrusione a freddo | Geometrie e volumi adatti al processo | Efficienza di formatura e minore asportazione di materiale |
| Barra + lavorazione CNC | Campioni, piccoli lotti o geometrie adatte alla lavorazione | Minore investimento in attrezzature e maggiore flessibilità geometrica |
Per i componenti adatti alla forgiatura, Weforging può combinare stampaggio a caldo in matrice chiusa e successive lavorazioni meccaniche all’interno dello stesso ciclo produttivo.
Il processo deve essere definito in base al disegno e ai requisiti funzionali del componente, non applicando automaticamente lo stesso metodo a ogni progetto.
Dal grezzo forgiato o formato alla Drive Nut finita
Per una Drive Nut forgiata o formata, la produzione del grezzo rappresenta solo la prima fase. Il sovrametallo necessario deve essere considerato prima della formatura, in modo da garantire materiale sufficiente per tornitura, filettatura e lavorazione delle caratteristiche critiche.
Un ciclo produttivo tipico può comprendere:
Materia prima → Forgiatura/Formatura → Trattamento termico → Tornitura CNC → Lavorazione della filettatura → Lavorazione del profilo di azionamento → Controllo dimensionale → Trattamento superficiale → Controllo finale
Durante la lavorazione CNC vengono realizzati, secondo il disegno OEM, filettatura interna, profili esterni, spallamenti e altre superfici funzionali. Quando più caratteristiche lavorate condividono lo stesso asse, pianificazione del processo e controllo del piazzamento sono importanti per mantenerne la corretta relazione geometrica.
L’integrazione tra formatura e lavorazione CNC permette inoltre di utilizzare i risultati ottenuti durante la lavorazione per ottimizzare il grezzo e le successive produzioni.
Perché filettatura e geometria di azionamento sono importanti?
Per una Drive Nut personalizzata, il solo diametro della filettatura non è sufficiente. Profilo, passo, direzione, tolleranza e lunghezza di ingaggio devono essere valutati insieme al bullone di accoppiamento.
Lo stesso vale per il profilo di azionamento, che deve essere compatibile con la bussola o con l’attrezzatura di installazione prevista. Questo aspetto è particolarmente importante per componenti OEM non standard, dove non è possibile fare riferimento a dimensioni di catalogo.
Prima della produzione è quindi opportuno confermare:
- diametro e passo della filettatura;
- profilo e tolleranza;
- filettatura destra o sinistra;
- lunghezza di ingaggio richiesta;
- profilo di azionamento e quote critiche;
- compatibilità con bullone e attrezzatura di installazione.
La Drive Nut deve quindi essere valutata come parte dell’intero sistema di ancoraggio, non soltanto come singolo componente lavorato.
Come verifichiamo le Drive Nut personalizzate prima della produzione?
Per una Drive Nut non standard, il controllo non dovrebbe limitarsi alle dimensioni finali. Accoppiamento della filettatura, lavorazioni interne, proprietà del materiale e stato del trattamento termico possono influire direttamente sul funzionamento del componente nel sistema di sostegno minerario previsto.
In Weforging, la verifica può comprendere controllo dimensionale e della filettatura, sezionamento di componenti selezionati e prove delle proprietà meccaniche, in funzione del disegno OEM e dei requisiti del progetto.
L’obiettivo è verificare sia il componente finito sia il processo produttivo prima dell’avvio della produzione in serie.

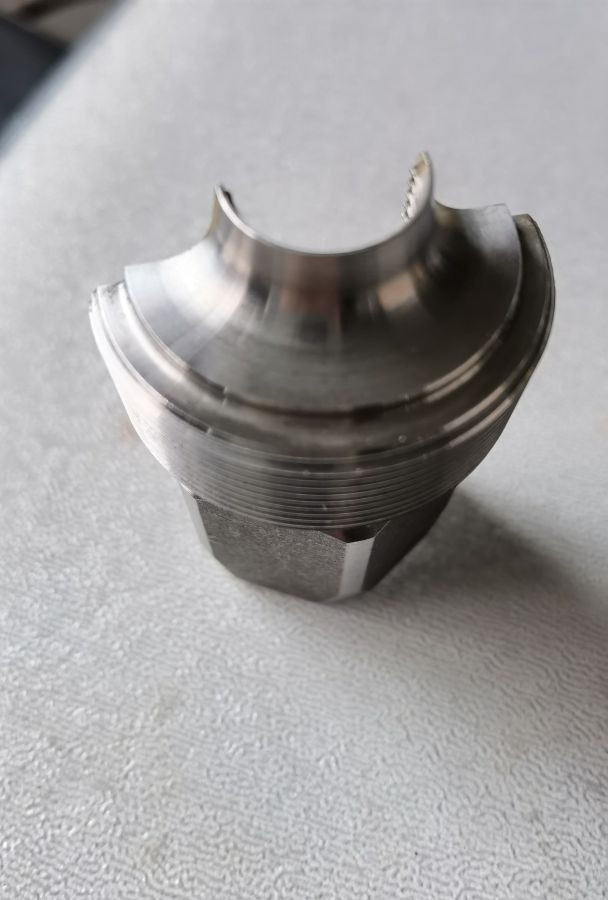

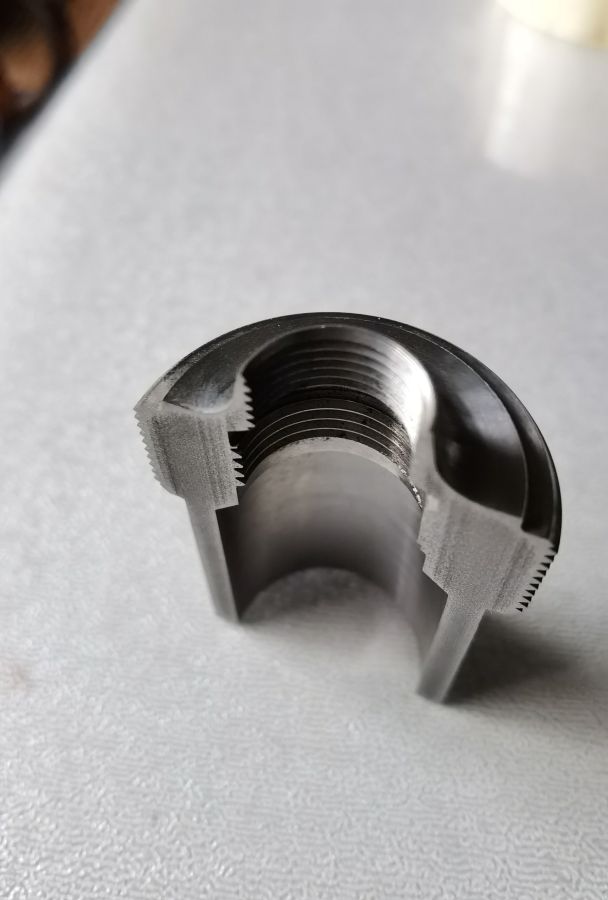

Verifica mediante sezionamento di filettature interne e caratteristiche lavorate
Il sezionamento è uno dei metodi di verifica interna utilizzati da Weforging per determinati componenti personalizzati. Per questa Drive Nut, un componente finito è stato sezionato durante la validazione del processo per controllare caratteristiche interne non completamente valutabili dall’esterno.
La sezione permette ai nostri tecnici e addetti al controllo di esaminare direttamente profilo della filettatura interna, profondità di lavorazione, spessore della parete e raccordi interni rispetto al disegno.
La verifica fornisce inoltre un controllo incrociato delle misurazioni dimensionali e consente di verificare che il programma CNC produca correttamente la geometria interna e la sequenza di lavorazione previste.
Se vengono individuati un profilo di filettatura anomalo, una profondità di lavorazione errata o altre deviazioni interne, il processo può essere riesaminato e corretto prima della produzione in serie.
Il sezionamento non è richiesto per ogni componente di produzione; viene utilizzato come metodo aggiuntivo di verifica interna quando è necessaria una conferma più approfondita del processo.
Proprietà meccaniche, resilienza e durezza
Materiale e trattamento termico vengono verificati in base al disegno OEM e alle condizioni di esercizio previste. Quando richiesto, Weforging può eseguire prove di resistenza a trazione, limite di snervamento e durezza per verificare le proprietà meccaniche specificate.
Per progetti destinati ad ambienti minerari a bassa temperatura può essere eseguita, quando prevista dal disegno, dalla specifica del cliente o dallo standard di prova applicabile, anche una prova di resilienza Charpy a −20 °C.
In questo modo viene verificata la tenacità del materiale alla temperatura specificata, anziché basarsi esclusivamente sulle proprietà rilevate a temperatura ambiente.
I risultati delle prove possono essere collegati alla colata del materiale, al lotto di trattamento termico e ai documenti di produzione per garantirne la tracciabilità.
Controllo della filettatura e delle dimensioni
Le filettature interne vengono controllate con i calibri filettati PASSA/NON PASSA (GO/NO-GO) specificati. Diametri critici, spallamenti, geometria di azionamento e altre caratteristiche lavorate vengono verificati rispetto al disegno. Per requisiti geometrici più stretti può essere utilizzata una CMM o altra strumentazione di misura adeguata.
Per una Drive Nut personalizzata, questi controlli servono anche a verificare la compatibilità con il bullone e con l’attrezzatura di installazione previsti.
Quando necessario, nel processo di verifica possono essere inclusi componenti di accoppiamento forniti dal cliente o calibri precedentemente approvati.
Tracciabilità per progetti OEM nel settore minerario
Per i progetti OEM destinati al settore minerario, il livello di tracciabilità può essere definito in base ai requisiti del cliente. Numero di colata del materiale, lotto di produzione, registrazioni del trattamento termico e risultati dei controlli possono essere collegati tra loro, consentendo di risalire dai componenti finiti ai relativi dati di produzione.
Codice componente, lotto o altre informazioni identificative possono inoltre essere marcati a laser direttamente sul pezzo quando richiesto dal disegno o dal progetto.
Lo scopo è pratico: se in futuro è necessario riesaminare uno specifico lotto, i relativi dati di materiale, processo e controllo possono essere identificati senza dipendere da registrazioni scollegate tra loro.
Come vengono protette le Drive Nut durante la produzione e la spedizione internazionale?
Per una Drive Nut lavorata, la protezione non inizia soltanto con l’imballaggio finale. Filettature, superfici lavorate e spigoli critici possono essere danneggiati dal contatto tra i pezzi durante la movimentazione interna, oltre che da umidità, corrosione o urti durante stoccaggio e trasporto.

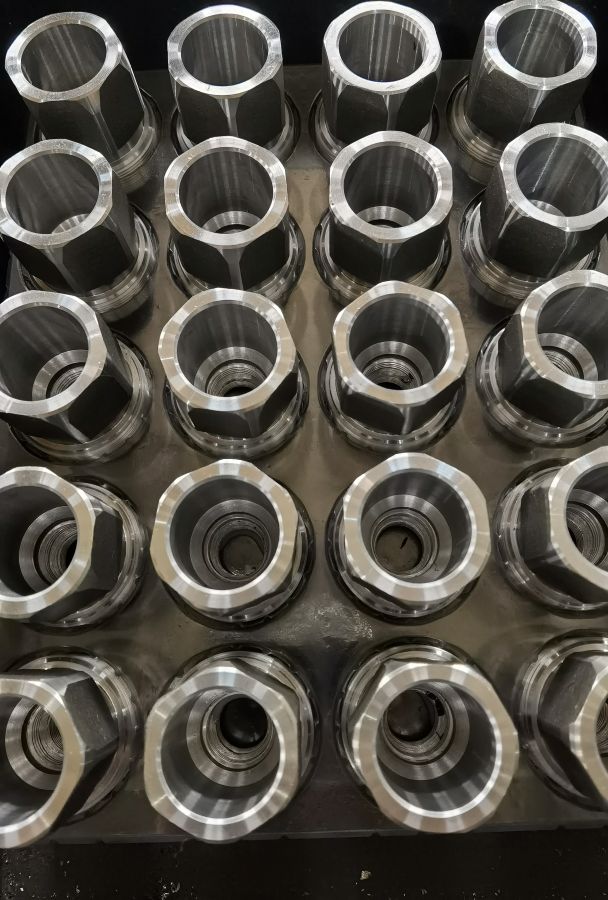

In Weforging vengono utilizzati vassoi termoformati per trasferire i componenti tra le diverse fasi di produzione. Le singole Drive Nut rimangono separate durante il passaggio da un’operazione alla successiva, riducendo il contatto diretto metallo-metallo e proteggendo filettature, superfici lavorate e caratteristiche critiche prima del controllo finale.
Prima della spedizione, i componenti finiti vengono lavati a ultrasuoni per rimuovere residui di lavorazione e contaminanti. Sulle superfici metalliche esposte viene quindi applicato un protettivo anticorrosione temporaneo.
Dopo la pulizia e la protezione dalla corrosione, le Drive Nut vengono imballate con materiali protettivi e cartoni esterni. L’imballaggio limita il movimento e il contatto tra i componenti durante movimentazione e trasporto.
Per i componenti OEM destinati al settore minerario, la protezione interessa quindi l’intero ciclo: movimentazione interna, controllo, pulizia, protezione anticorrosione, imballaggio e spedizione internazionale.
Perché acquistare Drive Nut da un produttore con processo integrato?
In una Drive Nut personalizzata, le diverse fasi produttive sono direttamente collegate. La geometria del grezzo determina il sovrametallo di lavorazione; il trattamento termico può influire sulla lavorabilità e sulla stabilità dimensionale; le operazioni CNC definiscono filettature e superfici funzionali finali.
Gestire queste fasi all’interno di un unico ciclo produttivo facilita l’utilizzo dei risultati della lavorazione e del controllo per ottimizzare le produzioni successive, evitando di trattare ogni processo come un’attività separata.
Weforging integra forgiatura/formatura, trattamento termico, lavorazione CNC, controllo qualità e tracciabilità per componenti OEM personalizzati. Questo approccio è particolarmente utile per componenti minerari non standard che devono rispettare sia le quote del disegno sia specifici requisiti di accoppiamento.
Per una valutazione di fattibilità, è possibile fornire il disegno della Drive Nut, la specifica del materiale, i requisiti della filettatura, la quantità prevista e le eventuali informazioni relative a controllo e componenti di accoppiamento.
Weforging può produrre Drive Nut non standard su disegno OEM?
Tutte le Drive Nut per applicazioni minerarie sono forgiate?
Quali informazioni servono per una richiesta di offerta di una Drive Nut personalizzata?
È possibile produrre filettature destre e sinistre?
È possibile fornire campioni prima della produzione in serie?
