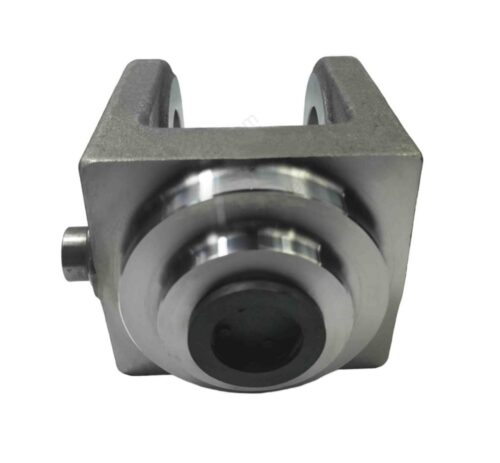

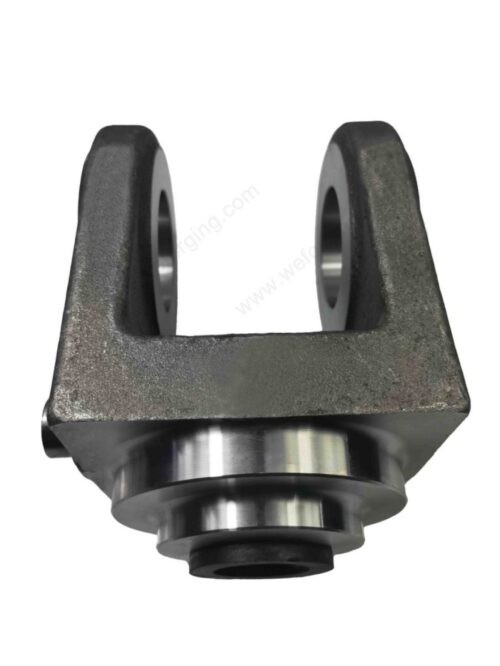

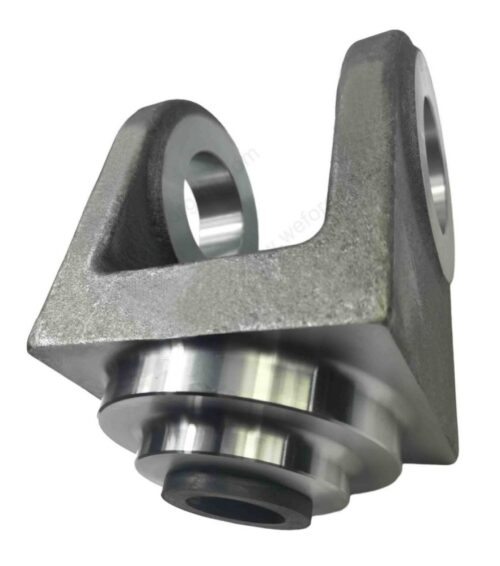

Geschmiedete Gabelköpfe für Hydraulikzylinder
Geschmiedete Gabelköpfe werden häufig in Hydraulikzylindern und schweren Maschinen eingesetzt, bei denen eine sichere Kraftübertragung und hohe strukturelle Festigkeit entscheidend sind. Im Vergleich zu bearbeiteten oder gegossenen Alternativen bieten geschmiedete Gabelköpfe einen optimierten Faserverlauf, höhere Ermüdungsfestigkeit und eine längere Lebensdauer unter zyklischen Belastungen.
Bei Weforging wird jeder Gabelkopf über einen integrierten Prozess aus Gesenkschmieden, CNC-Bearbeitung, Wärmebehandlung und strenger Qualitätskontrolle gefertigt. Dadurch werden präzise Abmessungen, zuverlässige mechanische Eigenschaften und eine gleichbleibende Serienqualität für OEM-Anwendungen sichergestellt.
Was ist ein geschmiedeter Gabelkopf?
Ein geschmiedeter Gabelkopf ist ein U-förmiges Verbindungselement, das zur Verbindung von Zylindern, Stangen oder strukturellen Bauteilen über eine Bolzenverbindung dient. Er ermöglicht kontrollierte Bewegungen bei gleichzeitig hoher Tragfähigkeit und präziser Ausrichtung.
Durch das Schmiedeverfahren wird der Materialfaserverlauf an die Bauteilgeometrie angepasst, wodurch Festigkeit und Schlagzähigkeit deutlich verbessert werden. Deshalb werden geschmiedete Gabelköpfe besonders in Hydrauliksystemen eingesetzt, in denen hohe dynamische Belastungen auftreten.
Herstellungsprozess von geschmiedeten Gabelköpfen
Die Fertigung bei Weforging folgt einem kontrollierten Prozess, der auf Festigkeit, Präzision und Prozessstabilität ausgelegt ist:
Materialvorbereitung
Auswahl geeigneter Legierungs- oder Kohlenstoffstähle entsprechend der Lastanforderungen.Warmgesenkschmieden
Formgebung des Bauteils mit optimiertem Faserverlauf für hohe mechanische Belastbarkeit.CNC-Bearbeitung
Präzisionsbearbeitung zur Sicherstellung von Maßhaltigkeit, Bohrungsposition und Montagepassung.Wärmebehandlung
Verfahren wie Vergüten erhöhen Härte, Verschleißfestigkeit und Dauerfestigkeit.Prüfung & Qualitätskontrolle
Maßprüfungen und Leistungsprüfungen gewährleisten eine konstante OEM-Serienqualität.
Dieser integrierte Prozess stellt eine zuverlässige Leistung auch unter anspruchsvollen Einsatzbedingungen sicher.
Materialoptionen für geschmiedete Gabelköpfe
| Werkstoff | Norm | Haupteigenschaften | Typische Anwendungen |
|---|---|---|---|
| 42CrMo4 / AISI 4140 | Vergütungsstahl | Hohe Festigkeit & Ermüdungsbeständigkeit | Hydraulikzylinder |
| 34CrNiMo6 | Vergütungsstahl | Sehr hohe Zähigkeit | Schwermaschinen |
| C45 / 1045 | Kohlenstoffstahl | Wirtschaftliche Lösung | Allgemeiner Maschinenbau |
| Edelstahl | SS304 / SS316 | Korrosionsbeständigkeit | Marine- & Außenanwendungen |
Wichtige Vorteile geschmiedeter Gabelköpfe
Hohe Tragfähigkeit durch geschmiedete Struktur
Verbesserte Ermüdungsfestigkeit bei zyklischen Lasten
Präzise Bolzenausrichtung und Maßstabilität
Lange Lebensdauer in Heavy-Duty-Anwendungen
Hohe Chargenkonstanz für OEM-Serienproduktion
Industrielle Einsatzbereiche
Geschmiedete Gabelköpfe finden breite Anwendung in:
Hydraulikzylindern und Aktuatoren
Baumaschinen
Bergbauausrüstung
Landmaschinen
Industrieautomation
Diese Anwendungen erfordern Bauteile, die dynamische Lasten und harte Betriebsbedingungen zuverlässig bewältigen.
Kundenspezifische Lösungen (OEM)
Weforging bietet kundenspezifische Fertigung nach Zeichnung und technischen Vorgaben:
Individuelle Bolzenbohrungen
Präzise Toleranzkontrolle
Werkstoffauswahl nach Anwendung
Verschiedene Wärmebehandlungen
Oberflächenbehandlung und Beschichtung
Wir unterstützen sowohl Prototypen als auch Großserienfertigung.
Warum Weforging
Als professioneller Hersteller geschmiedeter Komponenten kombiniert Weforging Schmieden, CNC-Bearbeitung, Wärmebehandlung und Prüfung in einem integrierten Qualitätsprozess.
Das bedeutet für unsere Kunden:
Stabile Chargenqualität
Zuverlässige Lieferperformance
Langfristige Bauteilzuverlässigkeit im industriellen Einsatz
Durch vollständige In-House-Kontrolle unterstützen wir OEM-Kunden bei einer stabilen und planbaren Lieferkette.
Anfrage & Technische Unterstützung
Sie suchen zuverlässige geschmiedete Gabelköpfe für Hydraulikzylinder?
Kontaktieren Sie Weforging für technische Beratung, Zeichnungsprüfung und ein schnelles Angebot. Unser Engineering-Team begleitet Ihr Projekt von der Entwicklung bis zur Serienproduktion.
