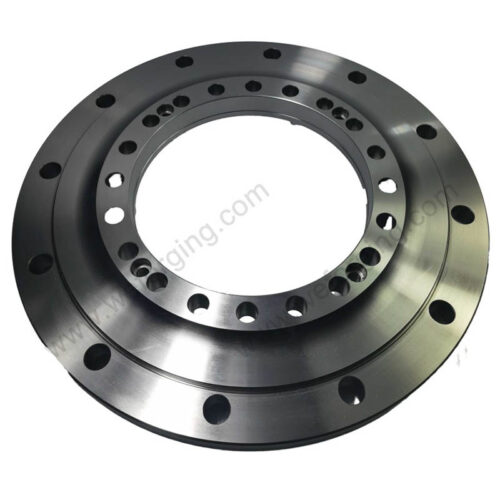

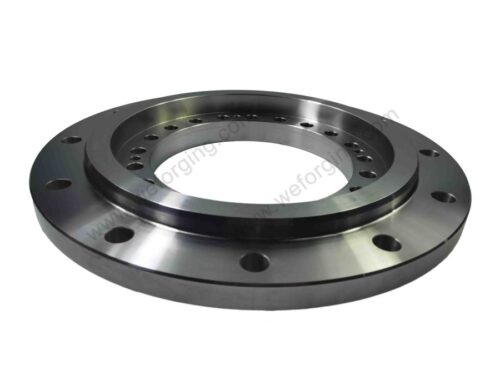

CNC-gefertigte runde Flansche – Übersicht
Unsere CNC-gefertigten runden Flansche sind auf Festigkeit, Genauigkeit und langfristige Leistungsfähigkeit ausgelegt. Diese Flansche werden durch Präzisionsschmieden und CNC-Bearbeitung hergestellt und gewährleisten eine hervorragende Dimensionsstabilität und Langlebigkeit, wodurch sie sich für anspruchsvolle industrielle Umgebungen eignen.
Produktspezifikationen
Hervorragende Materialqualität
Kohlenstoffstahl: Geschmiedete Flansche gemäß ASTM A105
Edelstahl: Korrosionsbeständige Optionen gemäß A182 F304/F316
Hochfeste Legierung: A694 F42/F52 mit optionaler Feuerverzinkung
Speziallegierungen: Duplex/Super Duplex auf Anfrage erhältlich
Präzisionstechnik
Toleranznormen: ANSI/ASME B16.5 Klasse 150-2500
Oberflächenbearbeitung:
Ra 3,2 μm maschinell bearbeitet (Standard)
Ra 1,6 μm präzisionsgeschliffene Dichtflächen
4-Achsen-CNC-Bearbeitung:
±0,02 mm Ebenheitstoleranz
Bohrungen mit einer Position Genauigkeit von 0,05 mm
Konfigurationsoptionen
| Flanschausführung | Druckstufe | Temperaturbereich |
|---|---|---|
| Schweißnaht | klasse 150-2500 | -29 °C bis 816 °C |
| Aufsteckring | Klasse 150-900 | -29 °C bis 538 °C |
| Blind | klasse 150-2500 | -29 °C bis 816 °C |
| Lappnaht | Klasse 150-600 | -29 °C bis 427 °C |
Leistungsmerkmale
Dichtflächen:
Erhöhte Fläche (RF)
Flache Fläche (FF)
Ringförmige Dichtung (RTJ)
Schraubenmuster:
ASME-Standardkonfigurationen
Kundenspezifische Bohrmuster verfügbar
Druckprüfung:
Hydrostatisch geprüft bei 1,5-fachem Nenndruck
PMI (Positive Material Identification) verifiziert
Branchenanwendungen
Öl- und Gassektor:
Rohrleitungen für Offshore-Plattformen
Raffinerie-Prozesslinien
Unterwasser-Verbindungssysteme
Stromerzeugung:
Dampfturbinenanschlüsse
Kesselspeisewassersysteme
Kühlwasserkreisläufe
Chemische Verarbeitung:
Säureförderschläuche
Hochreine Systeme
Reaktoranschlüsse
Wasseraufbereitung:
Entsalzungsanlagen
Hochdruck-Umkehrosmoseanlagen
Pumpenauslassverteiler
Qualitätssicherung und Konformität
Zertifizierungen:
ASME B16.5 & B16.47 Serie A/B
API 6A Flanschstandards für Bohrlochköpfe
PED 2014/68/EU-konform
NACE MR0175 für den Einsatz in saurer Umgebung
Prüfdokumente:
Werksprüfberichte (MTR) mit 3.1/3.2-Zertifizierung
Berichte zu Flüssigkeitspenetrationsprüfungen
Härteprüfungsprotokolle
Weltweite Verfügbarkeit:
Lager in den USA und der EU mit schneller Lieferung
Lieferzeit für kundenspezifische Bearbeitungen: 15–30 Tage
Kleine Stückzahlen möglich
Technischer Support:
Flanschspannungsanalyse
Gasket selection guidance
Berechnungen zum Schrauben-Drehmoment
Beratung zur Korrosionsbeständigkeit
Wenden Sie sich an unsere Spezialisten für Fluidsysteme, um technische Zeichnungen und Angebotsanfragen zu erhalten.
