Hochleistungs-Achsgetriebe | Hochwertige Kraftübertragungskomponenten

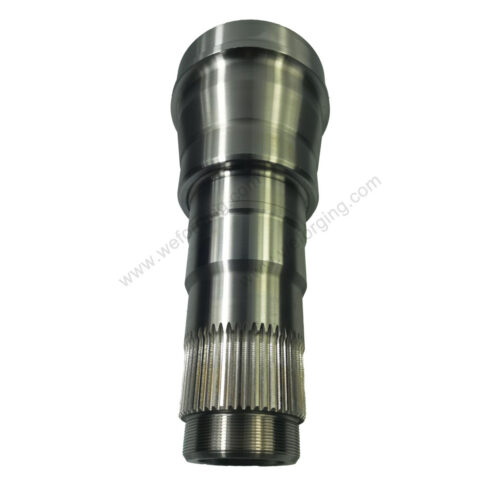

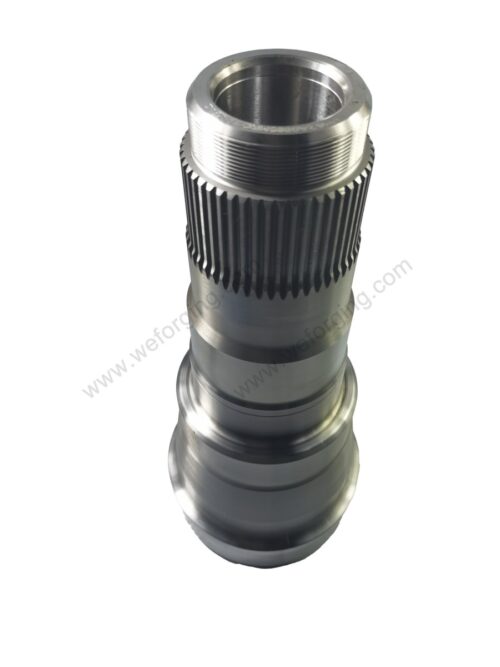

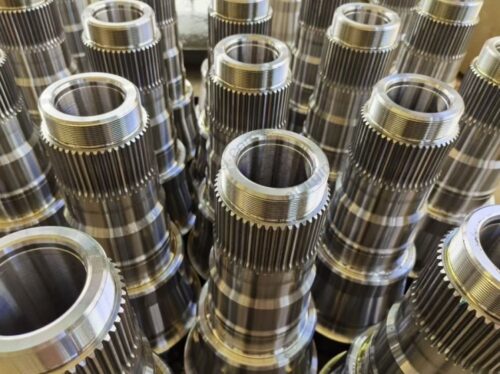

Das geschmiedete Stahl-Achsgetriebe ist ein wichtiges Getriebekomponente, das für außergewöhnliche Festigkeit, Robustheit und Zuverlässigkeit ausgelegt ist. Im Gegensatz zu gegossenen oder geschweißten Getrieben werden geschmiedete Achsgetriebe unter hohem Druck hergestellt, wodurch die innere Kornstruktur des Stahls verfeinert und seine Belastbarkeit erheblich verbessert wird. Dies führt zu einer überlegenen Widerstandsfähigkeit gegen Stöße, Verschleiß und Ermüdung, wodurch es sich ideal für Schwerlastmaschinen und den Langzeitbetrieb eignet.
Produktspezifikationen
Materialtechnologie
Hochfeste Legierungen:
SAE 8620/4340 geschmiedete Stahlrohlinge
Einsatzgehärtete Varianten erhältlich
Oberflächenveredelung:
Aufkohlungstiefe: 0,8–1,5 mm
Induktionshärten: Oberflächenhärte HRC 58–62
Sonderbehandlungen:
Kugelstrahlen (Almen-Intensität 0,008–0,012 A)
Gleitbeschichtungen (Phosphat/Schwarzoxid)
Präzisionsfertigung
Zahnradbearbeitung:
CNC-Wälzfräsen und -Schleifen
AGMA-Genauigkeitsklasse 8-10
Modulbereich: 2,5-12
Qualitätskontrolle:
100 % Zahnprofilprüfung
Oberflächengüte: Ra 0,8-1,6 μm
Dynamische Auswuchtung möglich
Leistungsdaten
| Parameter | spezifikation |
|---|---|
| Drehmomentkapazität | Bis zu 12.000 Nm |
| Ermüdungslebensdauer | 1 × 10⁷ Zyklen bei 80 % Nennlast |
| Betriebstemperatur: | -40 °C bis +120 °C |
| Geräuschpegel | ≤ 78 dB bei 1000 U/min |
Konfigurationsoptionen
Getriebetypen:
Hypoid (Versatz bis zu 25 mm)
Spiralverzahnung (Übersetzungsverhältnis 1:1 bis 6:1)
Stirnräder (20° Druckwinkel)
Bohrungsoptionen:
Verzahnt (DIN 5480/5482)
Passfeder (ANSI B17.1)
Kundenspezifische Räumprofile
Branchenanwendungen
Transport:
Differentialgetriebe für Lkw der Klasse 8
Achssysteme für Schwerlastanhänger
Antriebsstränge für Militärfahrzeuge
Schwerlastfahrzeuge:
Endantriebe für Bulldozer
Differentialgetriebe für Bergbau-Lkw
Getriebe für landwirtschaftliche Erntemaschinen
Industrie:
Windturbinen-Yaw-Mechanismen
Antriebssysteme für Stahlwerke
Schiffsantriebsgetriebe
Qualitätssicherung
Zertifizierungen:
ISO 9001:2015 Fertigung
AGMA 2008-C08 konform
SAE J2319 Ermüdungsgeprüft
Materialrückverfolgbarkeit (MTR 3.1)
Prüfprotokolle:
Back-to-Back-Getriebeprüfstände
FZG-Verschleißtests (DIN 51354)
Metallurgische Analyseberichte
Maßprüfberichte
Global Supply:
Lagerbestände in Nordamerika/Europa
15-30 Tage Vorlaufzeit für den Zoll
Notfall-Produktionskapazität
Engineering-Dienstleistungen:
Zahnrad-Spannungsanalyse
Untersuchung von Ausfallursachen
Entwicklung kundenspezifischer Wärmebehandlungen
Unterstützung bei der Rückentwicklung
Wenden Sie sich an unsere Getriebeexperten, um technische Datenblätter und Unterstützung bei der Anwendungstechnik zu erhalten.
