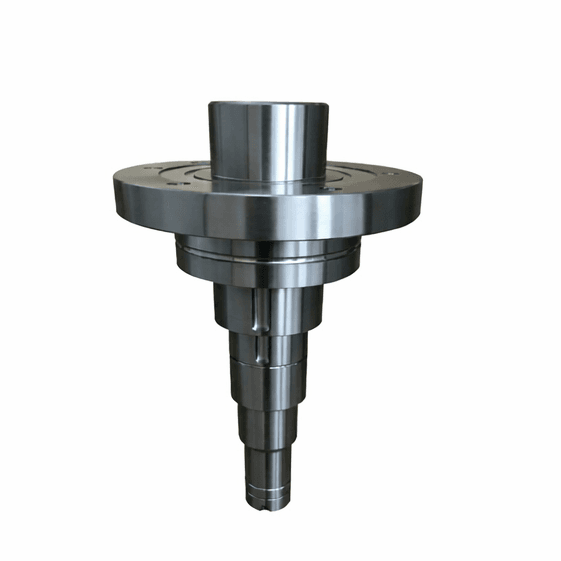

Ejes de rotor de acero forjado de precisión

Cuando las aplicaciones industriales exigen máxima precisión, estabilidad rotacional y larga vida útil, los ejes rotor forjados de precisión de Weforging ofrecen una solución confiable para sistemas de transmisión de potencia de alto rendimiento.

Cada eje rotor se fabrica a partir de acero aleado desgasificado al vacío, como SAE 4340, y se somete a un proceso de forja controlado. Este proceso mejora la orientación del flujo de grano, aumenta la resistencia mecánica y proporciona una excelente resistencia a la fatiga.

Combinando forja, tratamiento térmico, mecanizado CNC e inspección de calidad, suministramos ejes rotor con alta precisión dimensional, excelente concentricidad y un rendimiento confiable para aplicaciones industriales exigentes.

Ejes de rotor de acero forjado | Mecanizado CNC de precisión (±0,002 mm)

Capacidades de Fabricación de Ejes Rotor Personalizados

Weforging fabrica ejes rotor forjados tanto para prototipos como para producción en serie.

ConceptoCapacidad
Proceso de forjaForja libre y forja en matriz cerrada
Materiales42CrMo4, 34CrNiMo6, AISI 4140, AISI 4340
Tratamiento térmicoNormalizado, temple y revenido, alivio de tensiones
MecanizadoTorneado CNC, fresado y taladrado
InspecciónUT, MT, ensayo de dureza y medición CMM
DocumentaciónCertificados de material, informes de inspección y trazabilidad
ProducciónPrototipos, lotes pequeños y producción en serie

Ya sea para una sola pieza o para producción continua, nuestro equipo técnico trabaja estrechamente con cada cliente para garantizar la calidad, el rendimiento y la viabilidad de fabricación.

Materiales Disponibles y Opciones de Tratamiento Térmico

Materiales Más Utilizados

  • 42CrMo4 / AISI 4140 – Excelente combinación de resistencia y tenacidad
  • 34CrNiMo6 – Adecuado para aplicaciones sometidas a altas cargas dinámicas
  • AISI 4340 – Acero de alta resistencia para aplicaciones críticas
  • Otros materiales disponibles bajo solicitud

Opciones de Tratamiento Térmico

  • Normalizado
  • Temple y revenido (Q&T)
  • Alivio de tensiones
  • Tratamientos térmicos personalizados según plano

Normas Compatibles

  • ASTM
  • EN
  • DIN
  • Especificaciones técnicas del cliente

Proceso de fabricación del eje del rotor

  1. Preparación de la palanquilla:
    El acero aleado de alta calidad (42CrMo4, 4340) se corta y se calienta a unos 1200 °C para alcanzar la temperatura adecuada para el forjado.

  2. Forjado en caliente:
    El lingote se forja bajo presión controlada, alineando el flujo del grano a lo largo del eje del eje para obtener una resistencia y densidad superiores.

  3. Tratamiento térmico:
    Cada eje forjado se somete a normalización, temple y revenido para refinar su microestructura y mejorar sus propiedades mecánicas.

  4. Mecanizado CNC:
    El mecanizado de precisión en centros de torneado y fresado CNC garantiza tolerancias estrictas, una excelente concentricidad y superficies lisas.

  5. Pruebas e inspección:
    Todos los ejes de rotor se verifican mediante pruebas ultrasónicas, inspección con partículas magnéticas y medición CMM, cumpliendo con las normas ISO 9001:2015, AGMA y ASTM.

Inspección y normas de calidad

Cada eje de rotor de acero forjado se inspecciona para verificar la precisión dimensional, la integridad interna y el rendimiento mecánico. Los métodos típicos de inspección y ensayo incluyen:

  • Ensayo por ultrasonidos (UT): detección de defectos internos.

  • Inspección por partículas magnéticas (MT): inspección de grietas superficiales y cercanas a la superficie.

  • Prueba de dureza: verificación tras el tratamiento térmico.

  • Medición CMM: control de la precisión dimensional, la concentricidad y la tolerancia geométrica.

Los procesos de fabricación e inspección se llevan a cabo bajo un sistema de gestión de calidad ISO 9001:2015 y se ajustan a las normas ASTM, EN o AGMA aplicables para garantizar la trazabilidad y la consistencia de los lotes.

Aplicaciones e industrias

Las aplicaciones típicas incluyen:

  • Turbinas y generadores: Diseñados para turbinas de gas, hidráulicas y de vapor para garantizar una transferencia de energía fluida y un funcionamiento estable.

  • Compresores y bombas: perfectos para compresores industriales, bombas centrífugas y sopladores que requieren una alineación y rigidez precisas.

  • Equipos de potencia y energía: adecuados para generadores, turbinas eólicas y accionamientos eléctricos que funcionan bajo un par continuo y variaciones térmicas.

  • Maquinaria petroquímica: Ejes de acero aleado forjado diseñados para reactores, unidades de craqueo y sistemas de compresores que funcionan a temperaturas elevadas.

  • Minería y maquinaria pesada: Ejes duraderos para transmisiones hidráulicas, trituradoras y cajas de cambios que exigen un rendimiento y una capacidad de carga constantes.

  • Sistemas marinos y de propulsión: Ejes forjados anticorrosivos para hélices, motores marinos y maquinaria de cubierta en entornos costeros y marítimos.

Soluciones OEM y Soporte de Ingeniería

Weforging fabrica ejes rotor personalizados según planos y especificaciones técnicas del cliente.

Nuestros servicios incluyen:

  • Fabricación basada en planos
  • Selección de materiales y tratamientos térmicos
  • Optimización de procesos de forja y mecanizado
  • Soporte para prototipos y producción en serie
  • Gestión de requisitos de calidad y documentación OEM

Este enfoque orientado a la ingeniería ayuda a nuestros clientes a reducir riesgos, mejorar la consistencia del producto y optimizar los costos de fabricación.

Conclusión

Al comparar los ejes de rotor forjados con los ejes convencionales mecanizados o fundidos, la diferencia radica en el rendimiento y la fiabilidad. La forja refina la estructura del grano, mejora la resistencia a la fatiga y garantiza una concentricidad superior, lo que la convierte en la opción preferida para sistemas de potencia de alto par, alta velocidad y servicio pesado.

Con forja integrada + mecanizado CNC + pruebas, Weforging ofrece soluciones de ejes de rotor totalmente personalizadas que cumplen con las normas ISO 9001:2015, AGMA y ASTM.

📩 Haga clic en el botón de consulta a continuación para cargar sus planos o solicitar un presupuesto en tiempo real. Nuestro equipo de ingeniería revisará sus especificaciones y le responderá con una consulta técnica detallada y una propuesta rentable.

solicitar un presupuesto
