¿Qué es una brida? Tipos, fabricación y aplicaciones
Una brida es un elemento utilizado para unir y fijar tuberías, válvulas, equipos y otros componentes industriales. Su diseño permite crear una conexión desmontable mediante tornillos y juntas, facilitando el montaje, la inspección y el mantenimiento del sistema.
Las bridas industriales se utilizan ampliamente en sectores como energía, maquinaria pesada, fabricación industrial y sistemas de tuberías. Según las condiciones de trabajo, se seleccionan diferentes tipos de bridas, materiales y clases de presión.
Para aplicaciones exigentes, las bridas forjadas ofrecen una alta resistencia, mayor consistencia del material y una estructura adecuada para trabajos industriales de larga duración.
Significado y función de las bridas industriales
Una brida es un componente diseñado para conectar dos piezas mediante una unión atornillada. A diferencia de las uniones permanentes, como la soldadura directa, las conexiones con bridas permiten desmontar los componentes cuando se requiere inspección, reparación o sustitución.
En aplicaciones industriales, las bridas se utilizan principalmente para conectar:
- Tuberías y sistemas de conducción
- Válvulas y bombas
- Equipos a presión
- Maquinaria industrial
- Componentes estructurales
Una conexión con brida normalmente incluye dos caras de unión, tornillos y elementos de sellado como juntas. Cuando se instala correctamente, proporciona una fijación estable y ayuda a evitar fugas durante el funcionamiento.
El diseño de una brida depende de varios factores, como la presión de trabajo, la temperatura, el material utilizado, las cargas mecánicas y las condiciones del entorno.
¿Cómo funcionan las bridas industriales?
Las bridas funcionan mediante una conexión mecánica entre dos superficies de unión. Los tornillos generan la fuerza de apriete necesaria entre las caras de las bridas, mientras que las juntas ayudan a mantener el sellado entre los componentes conectados.
Este sistema ofrece varias ventajas en instalaciones industriales:
- Facilita el montaje y desmontaje de equipos
- Permite realizar inspecciones y mantenimiento
- Ayuda a mantener la alineación entre componentes
- Proporciona una conexión fiable en diferentes condiciones de servicio
En equipos industriales, el rendimiento de una brida no depende únicamente del diseño, sino también de la precisión de fabricación.
Características como:
- Posición de los orificios de tornillos
- Planitud de la superficie de sellado
- Diámetro interior
- Tolerancias dimensionales
son factores importantes para garantizar un montaje correcto y un funcionamiento estable.
Tipos comunes de bridas industriales
Las bridas industriales están disponibles en múltiples diseños para adaptarse a diferentes sistemas de tuberías, condiciones de carga y requisitos de mantenimiento. La selección del tipo de brida adecuado ayuda a garantizar conexiones fiables, una instalación eficiente y un rendimiento del sistema a largo plazo. A continuación se muestran algunos de los tipos de bridas industriales más utilizados y sus características típicas.
Bridas roscadas

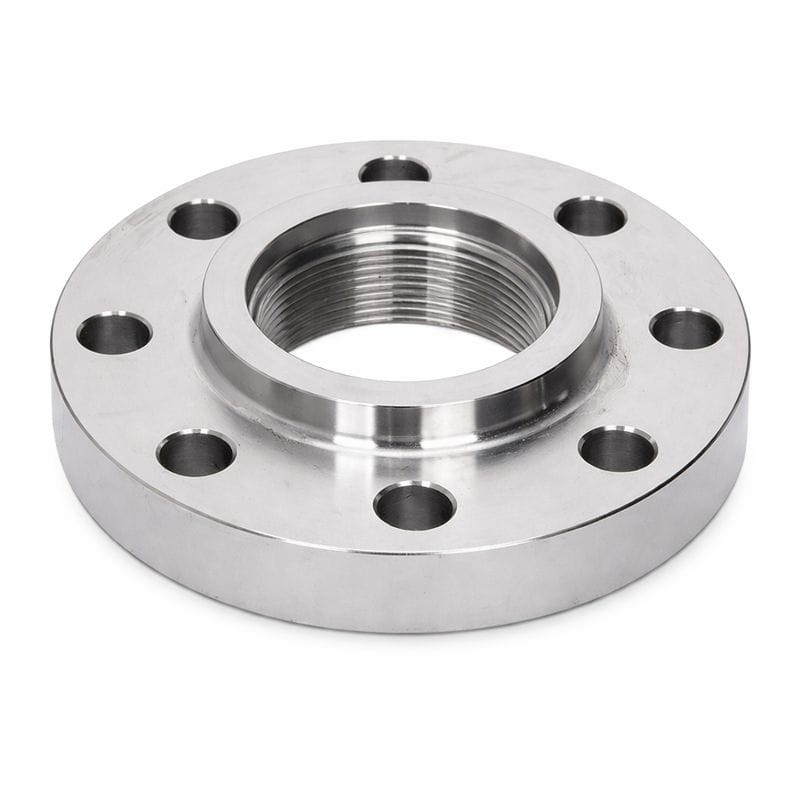

Las bridas roscadas cuentan con roscas internas que se conectan directamente a tuberías o accesorios con roscas externas. Este diseño permite la instalación sin soldadura, lo que lo hace adecuado para aplicaciones de baja presión o lugares donde la soldadura no es práctica.
Bridas con soldadura por encastre

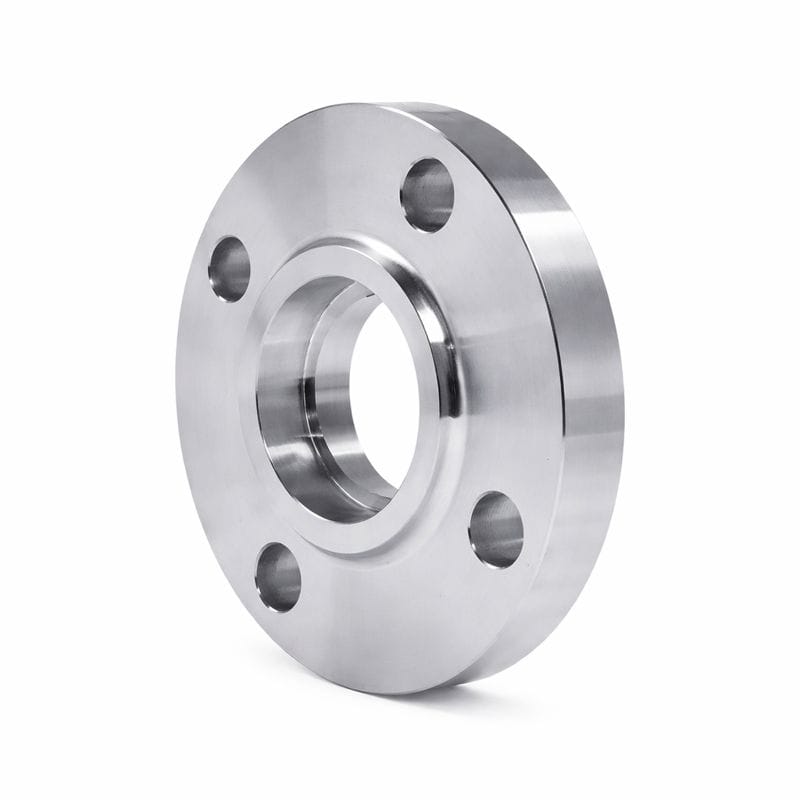

Las bridas con soldadura por encastre están diseñadas para sistemas de tuberías de pequeño diámetro. La tubería se inserta en el encastre de la brida y se fija con una soldadura en ángulo, lo que favorece un flujo uniforme y una alineación fiable en condiciones de servicio moderadas.
Bridas deslizantes

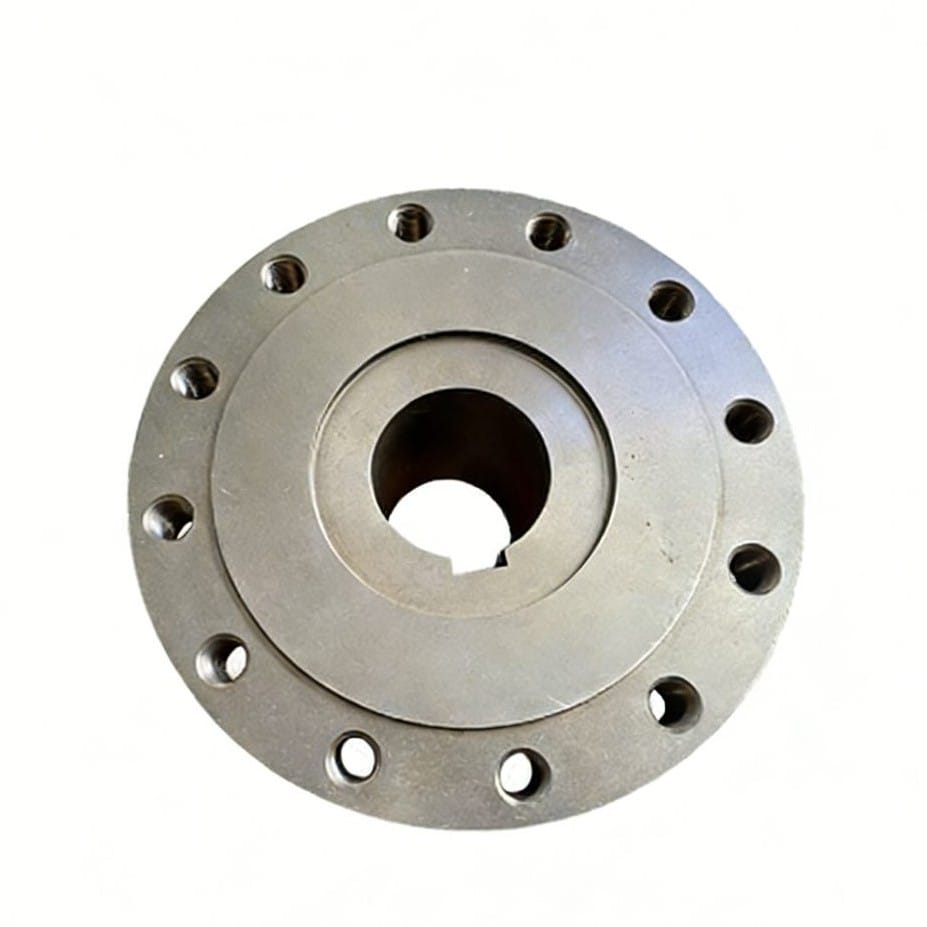

Las bridas deslizantes se deslizan sobre la tubería y se sueldan por ambos lados para asegurar la conexión. Su estructura sencilla y su amplia disponibilidad de tamaños las convierten en una opción habitual para los sistemas de tuberías industriales generales.
Bridas con cuello soldado

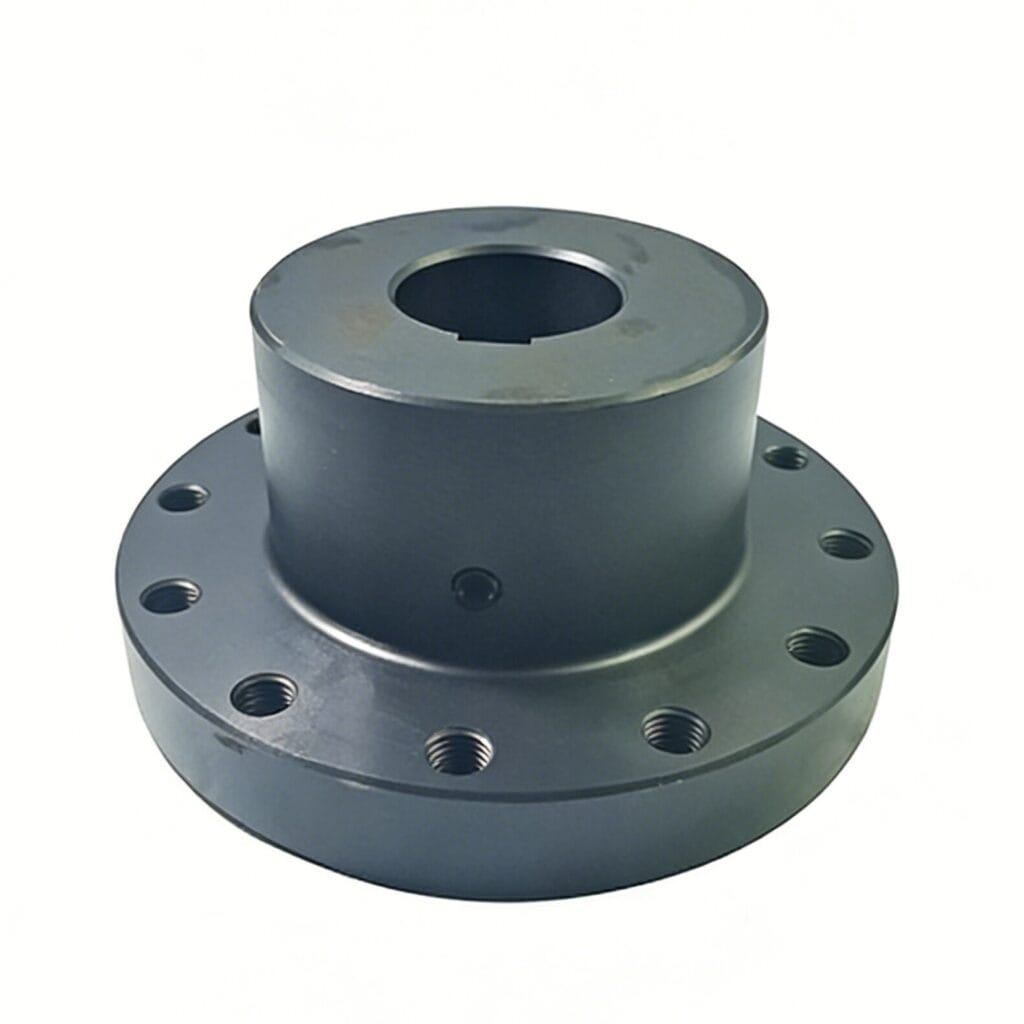

Las bridas con cuello soldado cuentan con un cubo cónico largo que proporciona una distribución uniforme de la tensión desde la tubería hasta la brida. Se utilizan habitualmente en aplicaciones de alta presión, alta temperatura o uso intensivo que requieren una mayor integridad estructural.
Bridas cuadradas

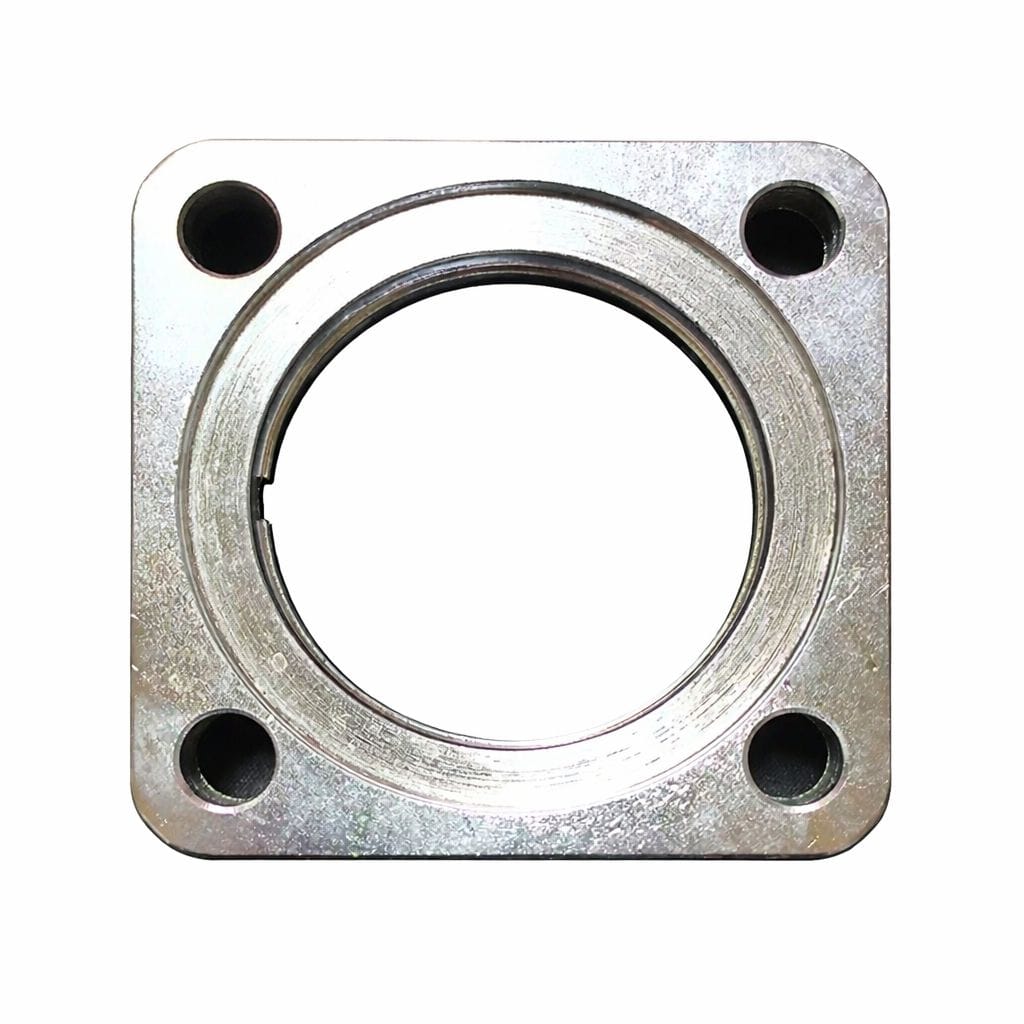

Las bridas cuadradas tienen un perfil exterior cuadrado en lugar de circular. Se utilizan habitualmente en conexiones estructurales, bastidores de maquinaria e interfaces de equipos en los que se requiere la alineación con componentes planos o rectangulares.
Este diseño permite un montaje estable y una distribución uniforme de la carga de los pernos, y las bridas cuadradas suelen fabricarse como componentes personalizados para adaptarse a condiciones específicas de instalación y carga.
Bridas ciegas

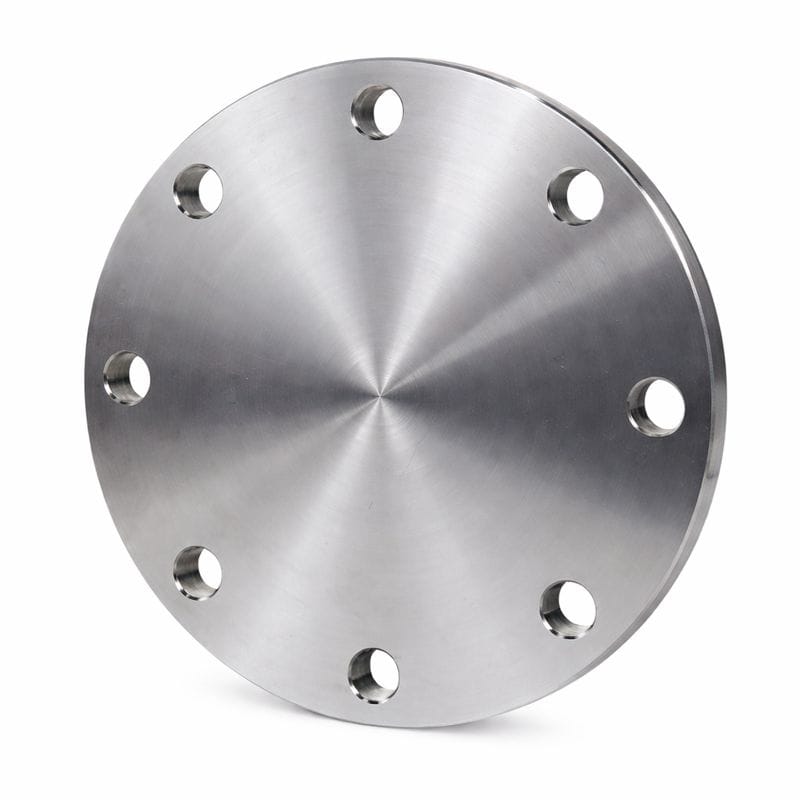

Las bridas ciegas son discos sólidos que se utilizan para cerrar el extremo de los sistemas de tuberías o recipientes a presión. Permiten aislar el sistema y facilitan futuras ampliaciones, inspecciones o modificaciones.
¿Cómo se fabrican las bridas industriales?
Las bridas industriales se fabrican mediante una serie de procesos coordinados diseñados para cumplir los requisitos de aplicación, la precisión dimensional y las normas aplicables. La ruta de fabricación específica depende de la selección de materiales, el tipo de brida y las condiciones de servicio.
Los pasos típicos de fabricación de bridas incluyen:
- Preparación del material
Se selecciona acero al carbono, acero aleado o acero inoxidable en función de la presión nominal, el rango de temperatura y el entorno de aplicación. - Conformado de piezas brutas de bridas
Las bridas en bruto se fabrican mediante forja, mecanizado a partir de placas o barras u otros métodos de conformado, dependiendo del tamaño y los requisitos de rendimiento. Para aplicaciones de alta resistencia y OEM, se suele utilizar la forja para garantizar la uniformidad del material. - Mecanizado CNC
Las operaciones de mecanizado definen características críticas como el diámetro exterior, los orificios para pernos, el tamaño del orificio y las superficies de sellado para cumplir con las especificaciones del plano. - Tratamiento térmico y acabado superficial (según sea necesario)
Se puede aplicar un tratamiento térmico o un acabado superficial para ajustar las propiedades mecánicas y el estado de la superficie a los requisitos de servicio. - Inspección y verificación
Se realizan inspecciones dimensionales y verificaciones de materiales para garantizar el cumplimiento de las normas aplicables y la documentación de diseño.
Este enfoque de fabricación estructurado contribuye a garantizar un montaje fiable, un rendimiento constante y la compatibilidad entre los distintos sistemas industriales.
Tamaños de bridas, índices de presión y normas
Más allá de la selección del tipo de brida, el tamaño de la brida, el índice de presión y las normas aplicables desempeñan un papel fundamental a la hora de garantizar un ajuste adecuado, la compatibilidad del sistema y un funcionamiento estable a largo plazo. Las dimensiones de la brida deben coincidir con precisión con la interfaz de la tubería, mientras que los índices de presión definen los límites de funcionamiento permitidos en condiciones específicas de temperatura y carga.
Las consideraciones clave sobre el tamaño de la brida incluyen:
- Diámetro exterior (OD)
El diámetro total de la cara de la brida, que afecta al espacio libre de instalación y a la compatibilidad de acoplamiento. - Espesor de la brida
Relacionado con los requisitos de resistencia estructural y clasificación de presión. - Diámetro del círculo de pernos (BCD)
La distancia entre centros de los orificios de pernos opuestos, lo que garantiza una alineación correcta durante el montaje. - Tamaño de la tubería y diámetro nominal
Define el diámetro interno del flujo y la compatibilidad de la conexión con el sistema de tuberías.
Clasificación de bridas y presiones nominales
Las bridas se clasifican comúnmente en función de su rango de rendimiento de presión-temperatura, lo que ayuda a los ingenieros a seleccionar los componentes adecuados para condiciones de funcionamiento específicas. Estas clasificaciones se expresan normalmente mediante clases de presión numéricas.
Common pressure classes include:
- 150#
- 300#
- 600#
- 900#
- 1500#
- 2500#
La presión real admisible depende del grado del material, el diseño de la brida y la temperatura de funcionamiento. A medida que aumenta la temperatura, los límites de presión se ajustan de acuerdo con las tablas de referencia estándar.
Normas aplicables a las bridas
Las bridas industriales se fabrican de acuerdo con normas reconocidas internacionalmente para garantizar la coherencia de su aplicación a nivel mundial y la coordinación del abastecimiento. Entre las normas más comunes se incluyen:
- ASME / ANSI: ampliamente utilizado en Norteamérica.
- DIN / EN: comúnmente aplicado en los sistemas europeos.
- ISO: compatible con aplicaciones de ingeniería internacionales.
Seleccionar la norma adecuada ayuda a garantizar la compatibilidad dimensional, la alineación de la clasificación de presión y la coherencia de la documentación técnica en todos los flujos de trabajo de ingeniería y adquisición.
Materiales utilizados habitualmente para bridas
La elección del material influye directamente en la resistencia, durabilidad y aplicación de una brida.
Bridas de acero al carbono
Son ampliamente utilizadas debido a su buena resistencia mecánica y coste competitivo.
Bridas de acero inoxidable
Ofrecen mayor resistencia frente a la corrosión y son habituales en ambientes químicos, alimentarios y marinos.
Bridas de acero aleado
Se utilizan cuando se requieren mejores propiedades mecánicas y resistencia a temperaturas elevadas.
La selección final depende del entorno de trabajo y los requisitos específicos del proyecto.
Cómo seleccionar un fabricante de bridas industriales
La selección de un fabricante de bridas industriales requiere evaluar tanto la capacidad técnica como el control de calidad.
Los principales factores incluyen:
Experiencia en fabricación
Un proveedor debe contar con experiencia en:
- Forja
- Mecanizado CNC
- Tratamiento térmico
- Inspección dimensional
Capacidad de personalización
Las bridas industriales suelen fabricarse según planos, materiales y especificaciones técnicas del cliente.
Control de calidad y trazabilidad
La documentación habitual puede incluir:
- Certificados de materiales
- Informes dimensionales
- Registros de inspección
Una fabricación integrada ayuda a mantener una calidad estable y reducir la coordinación entre diferentes proveedores.
Conclusión
Las bridas industriales son componentes esenciales para conectar tuberías, equipos y maquinaria en numerosos sectores industriales.
Conocer los tipos de bridas, materiales, normas y procesos de fabricación permite a ingenieros y equipos de compras seleccionar la solución adecuada para cada aplicación.
Para proyectos exigentes, las bridas forjadas ofrecen ventajas en resistencia, consistencia del material y fiabilidad a largo plazo. Trabajar con un fabricante capaz de integrar forja, mecanizado CNC, tratamiento térmico e inspección ayuda a garantizar una producción estable y una calidad constante.
