Was sind geschmiedete Zahnradrohlinge?
Geschmiedete Zahnradrohlinge sind wichtige Halbzeuge, die bei der Herstellung von Hochleistungszahnrädern für Automobil-, Industrie-, Energie- und Schwermaschinenanwendungen verwendet werden. Sie werden durch kontrollierte plastische Verformung hergestellt und zeichnen sich durch eine verfeinerte Kornstruktur aus, die für Festigkeit, Zähigkeit und langfristige Dimensionsstabilität sorgt. Für Ingenieure und Beschaffungsteams ist es bei der Spezifizierung von Zahnradkomponenten unerlässlich, zu verstehen, wie geschmiedete Zahnradrohlinge hergestellt werden und wie die Fertigungskapazitäten bewertet werden können. Dieser Leitfaden beschreibt die Kernkonzepte, Produktionsprozesse, Materialoptionen und praktische Auswahlkriterien, um zuverlässige Beschaffungsentscheidungen zu unterstützen.
Was sind geschmiedete Zahnradrohlinge?

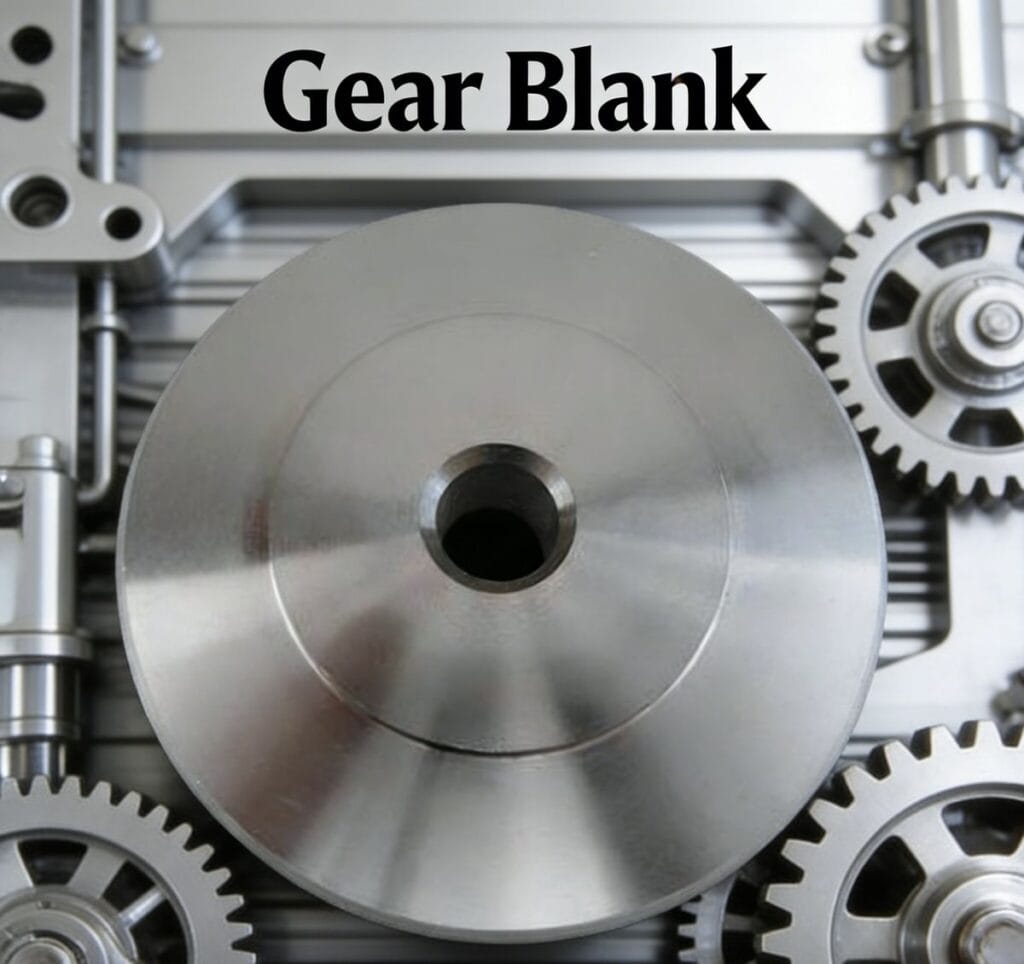

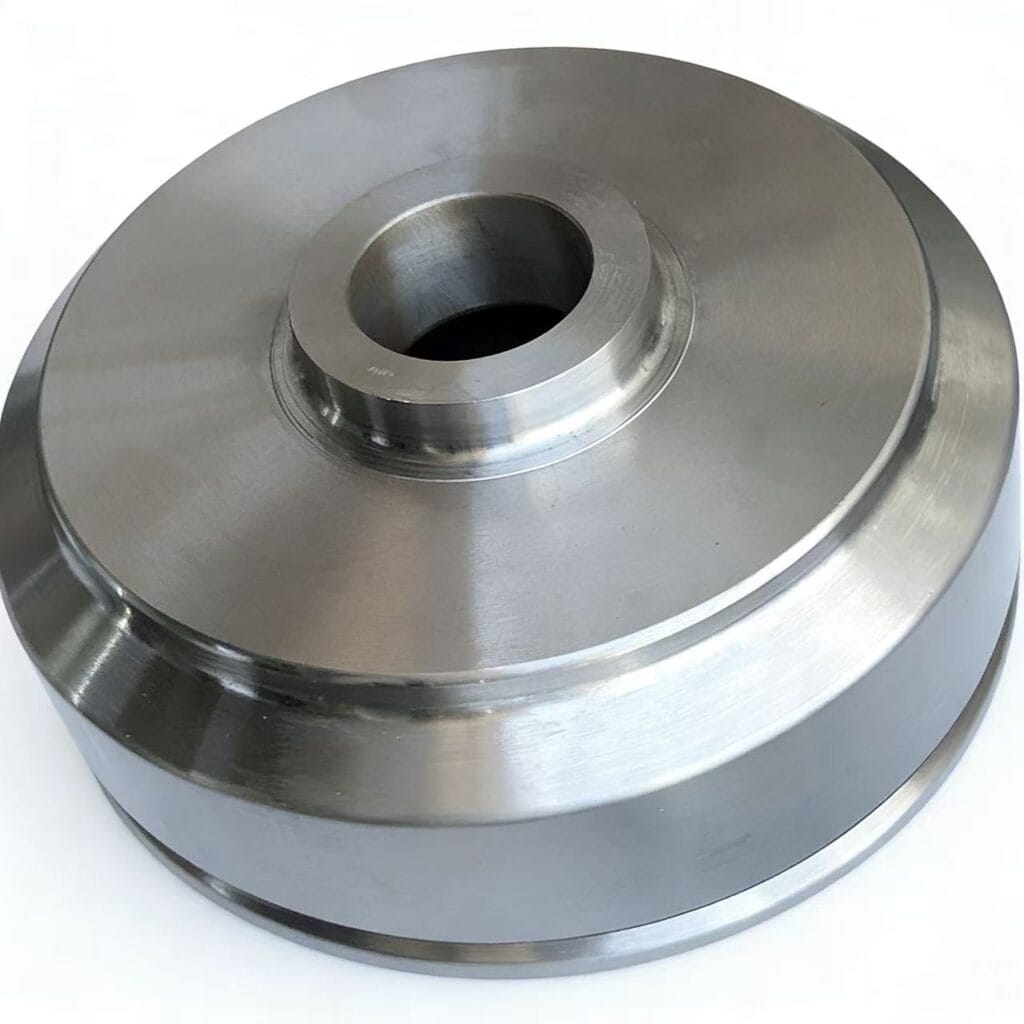

Geschmiedete Zahnradrohlinge sind massive Metallvorformlinge, die durch Schmiedeverfahren vor den endgültigen Zahnradschneidvorgängen wie Wälzfräsen, Formfräsen oder Schleifen hergestellt werden. Sie dienen als strukturelle Grundlage für Zahnräder und beeinflussen direkt die Belastbarkeit, die Lebensdauer und die Maßgenauigkeit.
Durch die Ausrichtung der Metallfaserrichtung an der Geometrie des Rohlings verbessert das Schmieden die mechanische Leistungsfähigkeit im Vergleich zu gegossenen oder vollständig bearbeiteten Alternativen erheblich. Daher werden geschmiedete Zahnradrohlinge häufig für Zahnräder spezifiziert, die unter hoher Belastung, zyklischer Beanspruchung oder anspruchsvollen Betriebsbedingungen eingesetzt werden.
Geschmiedete Zahnradrohlinge im Vergleich zu anderen Arten von Zahnradrohlingen
Im Vergleich zu anderen Verfahren zur Herstellung von Zahnradrohlingen bieten geschmiedete Zahnradrohlinge klare strukturelle Vorteile:
- Gegossene Zahnradrohlinge werden durch das Einfüllen von geschmolzenem Metall in eine Form hergestellt, was zu Porosität oder einer uneinheitlichen Mikrostruktur führen kann.
- Bearbeitete Zahnradrohlinge werden aus Stangenmaterial geschnitten, wodurch der Kornfluss unterbrochen und die Materialeffizienz verringert wird.
- Geschmiedete Zahnradrohlinge behalten einen kontinuierlichen Kornfluss und eine optimierte Dichte bei.
Diese Unterschiede erklären, warum geschmiedete Getriebe-Rohlinge in Getriebezahnrädern, Windkraftgetrieben, Bergbaumaschinen und industriellen Antriebssystemen weit verbreitet sind.
Fertigungsprozess
Ein typischer Fertigungsprozess für geschmiedete Zahnradrohlinge umfasst die folgenden Schritte:
- Materialvorbereitung
Auswahl geeigneter legierter Stahlknüppel auf der Grundlage mechanischer Anforderungen, Belastungsbedingungen und Anwendungsstandards. - Erhitzen
Erhitzen der Knüppel auf die geeignete Schmiedetemperatur, um eine gleichmäßige Verformung und einen kontrollierten Kornfluss zu gewährleisten. - Schmieden
Formung des Zahnradrohlings durch eines der folgenden Schmiedeverfahren, je nach Größe, Geometrie und Leistungsanforderungen:
(Jedes Verfahren unterstützt unterschiedliche Zielvorgaben hinsichtlich Abmessungen und mechanischer Eigenschaften.)
- Besäumen und Konditionieren
Entfernen von überschüssigem Material, Graten oder Zunder und Vorbereiten der Oberflächen für die nachfolgende Bearbeitung. - Wärmebehandlung
Anwenden von Normalisierungs- oder Vergütungsprozessen zur Stabilisierung der mechanischen Eigenschaften und der inneren Struktur. - Vorbearbeitung (optional)
Planfräsen, Ausbohren oder Schruppen zur Vorbereitung des geschmiedeten Rohlings für die Zahnradbearbeitung.
Jeder Schritt trägt zur Maßhaltigkeit, mechanischen Zuverlässigkeit und langfristigen Leistungsfähigkeit des geschmiedeten Zahnradrohlings bei.
Common Materials for Forged Gear Blanks
Die Wahl des Werkstoffs hat direkten Einfluss auf die Leistung und Lebensdauer von geschmiedeten Zahnradrohlingen. Unterschiedliche Zahnradanwendungen erfordern ein spezifisches Gleichgewicht zwischen Festigkeit, Zähigkeit, Oberflächenhärte und Ermüdungsbeständigkeit. Daher ist die Wahl des Werkstoffs ein wichtiger Faktor in den frühen Phasen der Zahnradkonstruktion und -beschaffung.
Bei globalen OEM-Programmen werden geschmiedete Zahnradrohlinge in der Regel nach international anerkannten Werkstoffnormen spezifiziert. Dieser Ansatz gewährleistet eine gleichbleibende mechanische Leistung, vorhersehbare Wärmebehandlungsergebnisse und Kompatibilität zwischen verschiedenen Fertigungsregionen. Die endgültige Materialauswahl wird in der Regel durch die Belastungsbedingungen, die Zahnradgröße, die Betriebsumgebung und den geplanten Wärmebehandlungsprozess bestimmt.
Typische Materialnormen für geschmiedete Zahnradrohlinge
Anwendungstyp | ASTM / AISI (US) | EN / DIN (EU) | GB (China) | Typische Verwendung |
Allzweckgetriebe | 4140 | 42CrMo4 | 42CrMo | Industrial gear blanks, shafts |
Hochfeste Zahnräder | 4340 | 34CrNiMo6 | 40CrNiMo | Hochleistungsgetriebezahnräder |
Aufgekohlte Zahnräder | 8620 | 20MnCr5 | 20CrMnTi | Automobil- und Getriebezahnräder |
Verschleißfeste Zahnräder | 9310 | 18CrNiMo7-6 | 18CrNiMo7-6 | Hochbelastbare Präzisionszahnräder |
Große Zahnkränze | — | C45 / S355 | 45 / Q355 | Rolled gear blanks, ring gears |
Using equivalent grades across ASTM, EN, and GB standards allows OEM buyers to source forged gear blanks globally while maintaining consistent mechanical performance and heat treatment results.
Nahtlos walzgefertigte Zahnradrohlinge für Zahnkränze

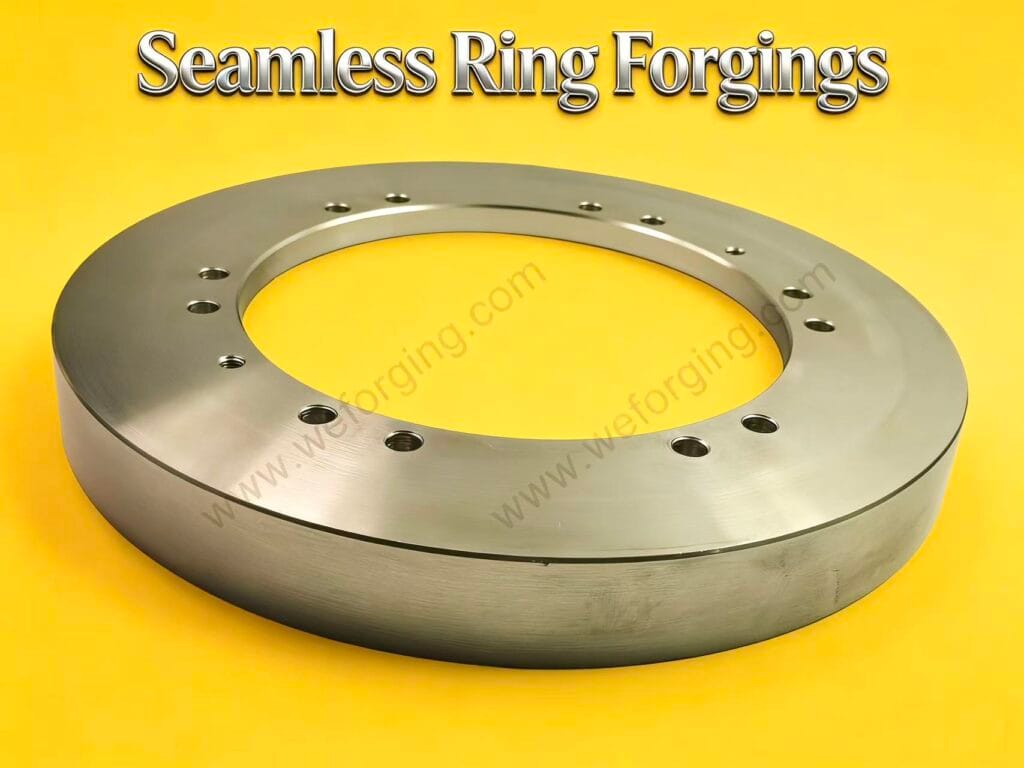

Nahtlos gewalzte Zahnradrohlinge werden durch Ringwalzschmieden hergestellt und üblicherweise für Zahnräder mit großem Durchmesser und Zahnkränze verwendet. Während des Ringwalzprozesses wird das Material auf kontrollierte Weise plastisch verformt, wodurch ein kontinuierlicher Umfangskornfluss entsteht. Diese verfeinerte Struktur verbessert die Lastverteilung, die Ermüdungsbeständigkeit und die langfristige Dimensionsstabilität, insbesondere unter hohen Belastungen oder zyklischen Betriebsbedingungen. Daher werden gewalzte Zahnradrohlinge häufig in Schwenkantrieben, Getriebesystemen für Windkraftanlagen, Planetengetrieben und großen industriellen Zahnkränzen eingesetzt.
So wählen Sie einen Hersteller für geschmiedete Zahnradrohlinge aus
Bei der Bewertung eines Herstellers für geschmiedete Zahnradrohlinge sollten Käufer Folgendes berücksichtigen:
- Forging process capability
- Fachwissen in Materialauswahl und Wärmebehandlung
- Fähigkeiten in der Bearbeitung
- Quality inspection systems and certifications
- Erfahrung mit OEM-Getriebeprogrammen
Ein prozessorientierter Lieferant unterstützt eine gleichbleibende Qualität über Chargen und langfristige Projekte hinweg.
Unternehmen wie Weforging, die Schmieden, Bearbeitung und Prüfung unter einem Dach vereinen, helfen Käufern, die Komplexität der Koordination zu reduzieren und eine gleichbleibende Qualität für langfristige Getriebeprogramme zu erreichen.
Typische Anwendungen
Geschmiedete Zahnradrohlinge werden häufig verwendet in:
- Automobilgetriebe
- Baumaschinen
- Industrielle Untersetzungsgetriebe
- Windkraftgetriebe
- Bergbau und Schwermaschinen
Schlussfolgerung
Geschmiedete Zahnradrohlinge spielen eine entscheidende Rolle für die Leistung und Zuverlässigkeit von Zahnrädern. Durch das Verständnis der Materialien, Prozesse und Lieferantenkompetenzen können Einkäufer Zahnradrohlinge spezifizieren, die eine gleichbleibende Qualität und einen langfristigen Betrieb gewährleisten. Bei kundenspezifischen Anforderungen trägt die Zusammenarbeit mit einem erfahrenen Schmiede-Partner zum Projekterfolg bei.
If you are evaluating forged gear blanks for your next program, our engineering team is available to review drawings, application conditions, and provide free practical manufacturing support.
