Hochwertige geschmiedete Ventilkörper | Hochpräzise industrielle Durchflussregelungslösungen
Entwickelt für extreme Betriebsbedingungen

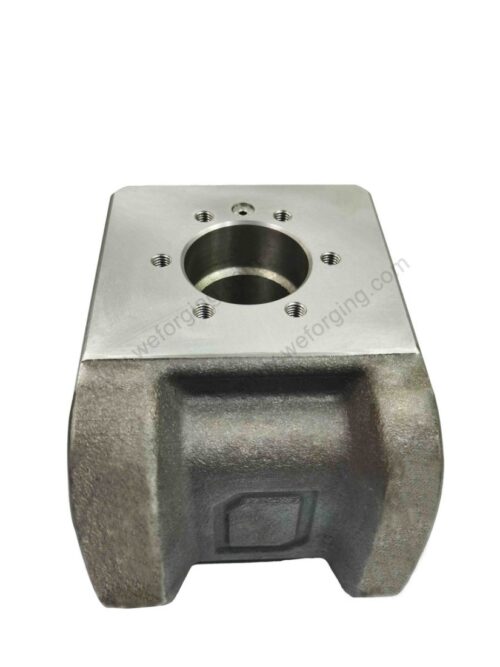

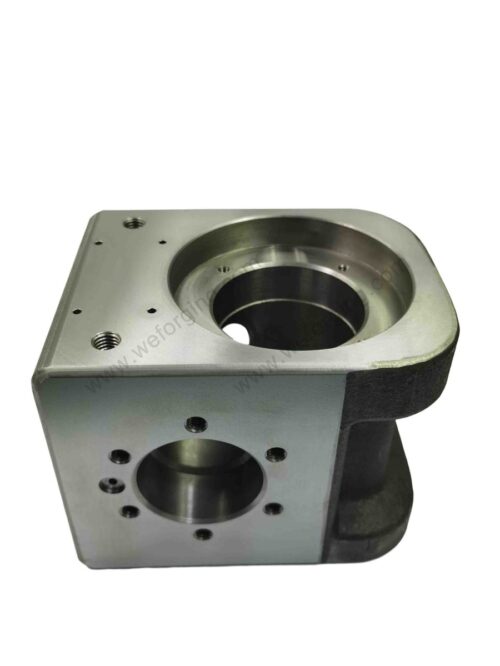

Unsere präzisionsgeschmiedeten Ventilkörper stellen die Spitze der Fluidsteuerungstechnologie dar und wurden entwickelt, um kompromisslose Leistung in den anspruchsvollsten industriellen Anwendungen weltweit zu liefern. Diese Ventilkörper werden mit Präzision auf Luft- und Raumfahrtniveau hergestellt und unterliegen strengen Qualitätskontrollen. Sie gewährleisten einen leckagefreien Betrieb in kritischen Öl- und Gas-, Energieerzeugungs- und chemischen Verarbeitungssystemen.
Technische Daten
Hervorragende Materialqualität
Optionen für geschmiedeten Stahl:
Kohlenstoffstahl: ASTM A105
Edelstahl: A182 F304/F316/L
Duplex/Super-Duplex: A182 F51/F53/F55
Materialzertifizierungen:
Vollständige Rückverfolgbarkeit mit 3.1/3.2 MTRs
PMI (Positive Material Identification) verifiziert
Präzisionsfertigung
5-Achsen-CNC-Bearbeitung:
Maßtoleranz ±0,02 mm
Oberflächengüte bis Ra 0,8 μm
Bohrgenauigkeit innerhalb von 0,03 mm
Qualitätssicherung:
100 % Maßkontrolle
Ultrasonic testing for internal defects
Härteverteilung (HB 140-320)
Leistungsmerkmale
| Parameter | spezifikation |
|---|---|
| Druckstufe Klasse | 150-2500 |
| Temperaturbereich: | -196 °C bis +650 °C |
| Leckagerate | ANSI/FCI 70-2 Klasse VI |
| Lebensdauer | 100.000+ Betätigungen |
Konfigurationsoptionen
Verbindungsarten:
Flansch (RF/FF/RTJ)
Gewinde (NPT/BSPP)
Stumpfschweißenden (BW)
Besondere Merkmale:
Feuersichere Ausführung (API 607)
Kryogene Behandlung
Antistatischer Schutz
Branchenanwendungen
Energiesektor:
Offshore-Bohrlochkopfsteuerung
Raffinerie-Prozesslinien
LNG-Terminalventile
Stromerzeugung:
Kesselspeisungssysteme
Dampfturbinen-Bypass
Kernkühlmittelregelung
Prozessindustrie:
Ventile für Säureanwendungen
Hochreine Systeme
Polymerherstellung
Wassermanagement:
Hochdruck-Umkehrosmoseanlagen
Abwasserbehandlung
Fernwärmenetze
Qualität und Konformität
Zertifizierungen:
API 6D (monogrammiert)
PED 2014/68/EU
NACE MR0175/MR0103
ASME B16.34-konform
Prüfprotokolle:
Hydrostatische Prüfung (1,5-facher Nenndruck)
Kryogene Schlagprüfung
Prüfung auf flüchtige Emissionen
Zyklische Ermüdungsprüfung
Globale Lieferkette:
Lagerbestände in Nordamerika/Europa
30-45 Tage Vorlaufzeit für den Zoll
Notfall-Ersatzservice
Mehrwertdienste:
CFD-Strömungsanalyse
FEA-Spannungsmodellierung
Beratung zur Auswahl der Beschichtung
Anzugsmomente für die Installation
Wenden Sie sich an unsere Fluidsteuerungsingenieure für technische Beratung und schnelle Angebotserstellung.
