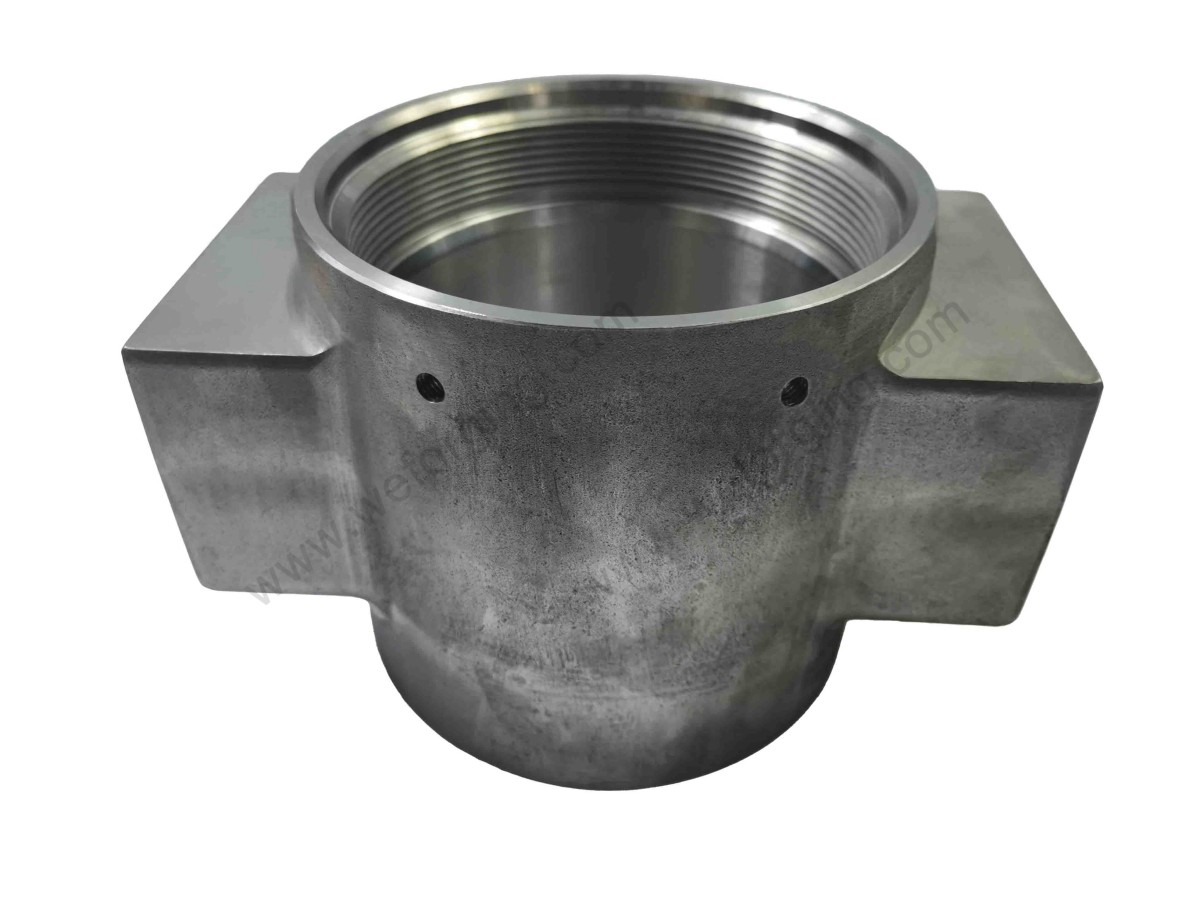

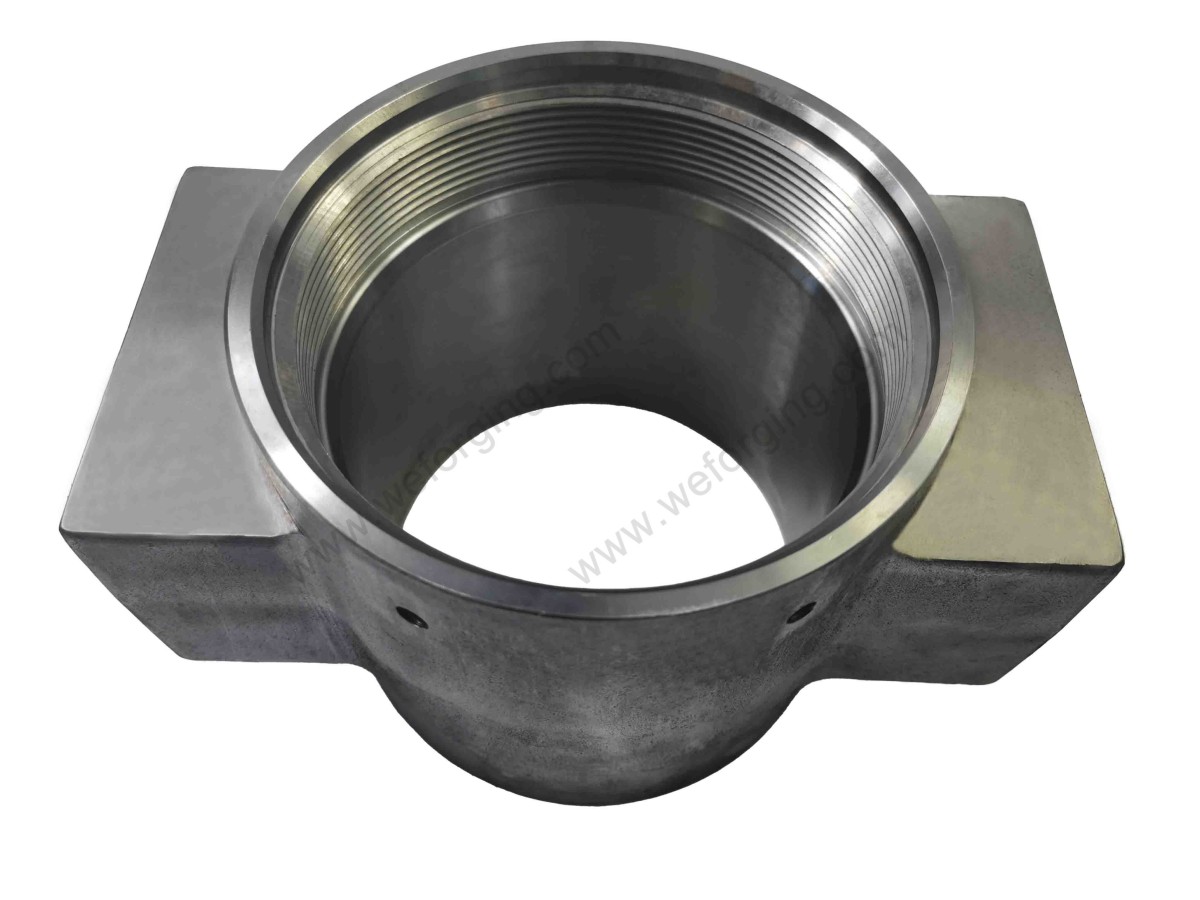

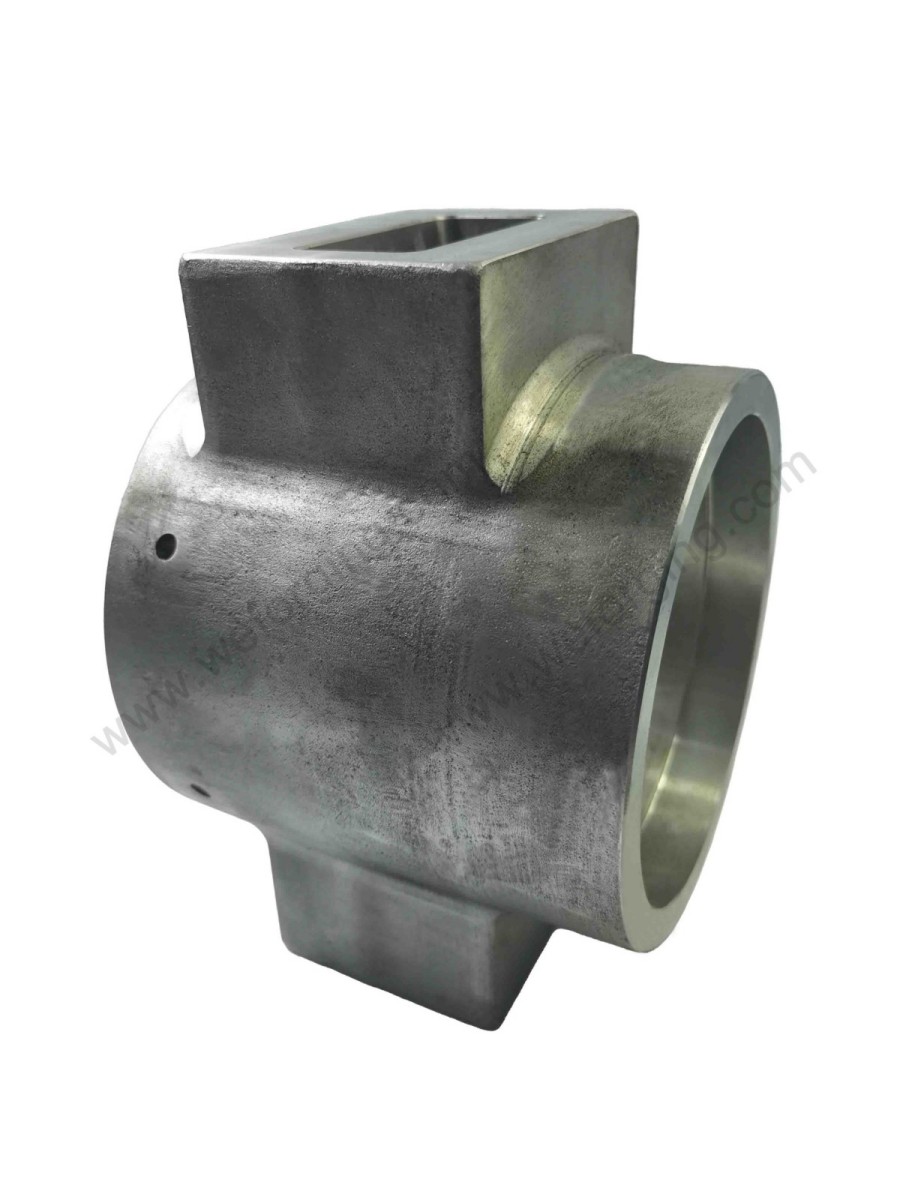

Geschmiedete Zylinderlaufbuchse für Hochleistungsmotoren
Eine Zylinderlaufbuchse ist eine der wichtigsten Verschleißkomponenten in Diesel- und Gasmotoren. Für OEM-Käufer in der Schwermaschinen- und Schiffsindustrie hat die Wahl der richtigen Motorzylinderlaufbuchse direkten Einfluss auf die Energieeffizienz, den Kraftstoffverbrauch und die langfristigen Wartungskosten. Im Vergleich zu Gusskomponenten bietet eine geschmiedete Zylinderlaufbuchse für Dieselmotoren eine höhere strukturelle Integrität und eine längere Lebensdauer unter hohen Temperaturen, hohem Druck und starken Vibrationen.
Was ist eine Zylinderlaufbuchse?
Eine Zylinderlaufbuchse, auch als Zylinderhülse bekannt, ist ein herausnehmbarer, verschleißfester Einsatz im Inneren des Zylinderblocks. Sie dient nicht nur als glatte Gleitfläche für den Kolben, sondern schützt den Motorblock auch vor Reibung, Hitze und Verbrennungsdruck. In modernen Industriemotoren ist die Zylinderlaufbuchse kein Verschleißteil mehr, sondern eine präzise tragende und abdichtende Komponente, die direkt die Effizienz und Lebensdauer des Motors bestimmt.
Herstellungsprozess und Leistung
Geschmiedete Zylinderlaufbuchsen werden in einem mehrstufigen Herstellungsprozess hergestellt, der sowohl die strukturelle Integrität als auch die Oberflächenpräzision optimiert. Dieser Prozess gewährleistet Langlebigkeit unter extremen Betriebsbedingungen – insbesondere in Motoren mit hohen Verdichtungsverhältnissen oder kontinuierlichen Schwerlastzyklen.
Wichtige Herstellungsphasen
Schmieden & Metallflusskontrolle
Im Gegensatz zu gegossenen Laufbuchsen werden geschmiedete Zylinderlaufbuchsen kontrolliert verformt. Dieser Prozess richtet den inneren Metallkornfluss aus und beseitigt Gussfehler wie Porosität und Schrumpfung. Das Ergebnis ist eine dichte, hochfeste Struktur, die zyklischen Belastungen und thermischer Ausdehnung standhält.Präzise CNC-Bearbeitung
Nach dem Schmieden wird die Laufbuchse mit CNC-Geräten grob und fein bearbeitet, um die Maßgenauigkeit zu gewährleisten und die Geometrie für die Kolbenmontage zu optimieren.Tieflochbohren & Honen
Die Innenbohrung wird tief gebohrt und anschließend präzise gehont. Durch diesen Schritt wird eine spiegelglatte Oberflächenrauheit von Ra ≤ 0,4 μm erreicht, die eine reibungslose Kolbenbewegung, eine verbesserte Ringdichtung und eine geringere Wärme/Reibung gewährleistet.Optionale Induktionshärtung
Für eine verbesserte Verschleißfestigkeit kann die Innenbohrung auf HRC 55-62 induktiv gehärtet werden. Diese Behandlung sorgt für eine harte, verschleißfeste Oberfläche, während die Elastizität des Innenschuhs für die Absorption von Temperaturschwankungen erhalten bleibt.
Kernvorteile von geschmiedeten Zylinderlaufbuchsen
Überlegene strukturelle Integrität – Die geschmiedete Kornstruktur beseitigt Porosität und Schwachstellen, die bei gegossenen Laufbuchsen auftreten.
Hohe Ermüdungsfestigkeit – Widersteht langfristigen zyklischen Belastungen in Verbrennungskammern von Dieselmotoren.
Formstabilität – Behält unter thermischer Ausdehnung die Rundheit und Wanddickenpräzision bei.
Verlängerte Lebensdauer – Geringeres Risiko von Kolbenabrieb und Zylinderwandverschleiß.
Individuelle Härtungsoptionen – Bohrungshärte bis zu HRC 55–62 ohne Sprödigkeit.
Verbesserte Dichtungszuverlässigkeit – Hält die Dichtungsleistung der Kolbenringe über Tausende von Zyklen stabil.
Typische Anwendungen
Diesel- und Gasmotoren – Antriebe für Kraftfahrzeuge, Off-Highway-Fahrzeuge und Baumaschinen
Schiffsantriebssysteme – Schiffsmotoren und Hilfsgeneratoren
Hydraulikzylinderhülsen – Hochdruck-Hydrauliksysteme für industrielle Anwendungen
Luftkompressoren und Kolbenpumpen – Dauerbetrieb unter hoher thermischer Belastung
Stromerzeugungsanlagen – Generatoren, KWK-Anlagen, Industriemotoren
Bergbau- und Landmaschinen – Langzyklische Hochleistungs-Dieselmotoren
Technische Daten
| Parameter | spezifikation |
|---|---|
| Material | 42CrMo / 38CrNiMoA / GGG50 (duktiles Eisen) |
| Härte | HRC 28–36 (Körper) / 55–62 (Bohrung, optional) |
| Rauheit | Ra ≤ 0,4 μm (gehonte Oberfläche) |
| Toleranz | IT6–IT8 (Präzisionstoleranzklasse) |
| NDT | 100 % Ultraschallprüfung |
OEM-Sonderanfertigungen
Wir unterstützen vollständige Sonderanfertigungen auf Basis von Zeichnungen oder Mustern, einschließlich Materialgüte, Wärmebehandlung, Toleranzklasse, Beschichtung und Lasermarkierung. Seriennummern und QR-Rückverfolgbarkeitscodes sind für Motorüberholungsprojekte verfügbar.
Schlussfolgerung
Bei Weforging sind unsere geschmiedeten Zylinderlaufbuchsen für den Einsatz unter härtesten Arbeitsbedingungen ausgelegt – von Hochdruck-Dieselmotoren bis hin zu industriellen Hydrauliksystemen. Mit über 20 Jahren Erfahrung in den Bereichen Schmieden und CNC-Bearbeitung liefern wir zuverlässige, hochpräzise Komponenten, auf die OEMs in den Bereichen Schwermaschinen, Energie, Schifffahrt und Stromerzeugung vertrauen.
Ganz gleich, ob Sie Prototypen oder eine langfristige Massenproduktion wünschen, wir bieten Ihnen eine vollständige Anpassung an Ihre Zeichnungsspezifikationen – einschließlich Materialauswahl, Toleranzkontrolle, Wärmebehandlung, Lasermarkierung und mehr.
