Präzisions-CNC-gefertigter Hydraulikzylinderfuß

Die Hydraulikzylinderbasis ist eine wichtige Komponente in modernen Fluidkraftsystemen und bietet eine stabile Grundlage und präzise Verbindung zwischen dem Zylinderrohr und der Endbaugruppe. Bei Weforging fertigen wir geschmiedete und CNC-gefräste Hydraulikzylinderbasen, die für außergewöhnliche Haltbarkeit, Genauigkeit und Zuverlässigkeit ausgelegt sind.

Jede Basis wird heiß geschmiedet, Wärmebehandlungund CNC-Präzisionsbearbeitung um Maßgenauigkeit, Dichtheit und langfristige Leistung zu gewährleisten. Unsere Produkte werden häufig in Baumaschinen, Bergbauausrüstungen und hydraulischen Aktuatoren eingesetzt, bei denen es auf Stärke und Präzision ankommt.

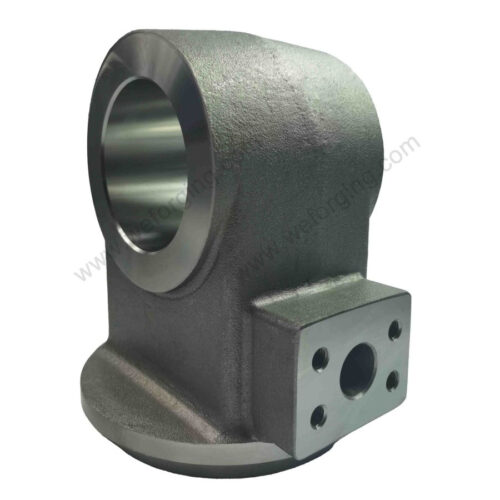

Forged hydraulic cylinder base with precision CNC-machined surface

Schmiede- und Bearbeitungsprozess

Jeder Hydraulikzylinderfuß wird aus hochfestem legiertem Stahl wie 42CrMo oder 1045 hergestellt, der aufgrund seiner hervorragenden Zugfestigkeit, Zähigkeit und Verschleißfestigkeit ausgewählt wurde. Das Material wird auf kontrollierte Schmiedetemperaturen zwischen 900 und 1150 °C erhitzt und dort mit Hilfe von Gesenkschmiedeanlagen präzisionsgeschmiedet. Dieser Prozess verfeinert die innere Kornstruktur und erhöht die Metalldichte, wodurch eine kompakte und gleichmäßige Struktur entsteht, die ideal für Hochdruckanwendungen ist.

Nach dem Schmieden durchläuft jedes Teil eine sorgfältig gesteuerte Wärmebehandlung – einschließlich Normalisieren, Abschrecken und Anlassen –, um eine ausgewogene Kombination aus Härte und Duktilität zu erzielen. Nach der Wärmebehandlung werden alle kritischen Bereiche wie Befestigungsflansche, Dichtungsbohrungen und Gewindeanschlüsse CNC-bearbeitet. Mehrachsige CNC-Bearbeitungszentren gewährleisten eine präzise Maßkontrolle, eine perfekte Oberflächenbeschaffenheit und eine nahtlose Ausrichtung während der Montage.

Vorteile der Hydraulikzylinderbasis

  • Hohe strukturelle Festigkeit: Die geschmiedete Basis bietet eine hervorragende Tragfähigkeit und langfristige Zuverlässigkeit.
  • Präzisionsbearbeitung: Die CNC-Bearbeitung gewährleistet eine präzise Passform und einen reibungslosen, stabilen Betrieb.
  • Korrosionsschutz: Fortschrittliche Beschichtungen verbessern die Oberflächenbeständigkeit und erhalten das Aussehen über lange Zeit.
  • Dichtungskompatibilität: Präzisionsgefertigte Bohrungen sorgen für eine gleichbleibende Hydraulikleistung und einen reibungslosen Betrieb.
  • ISO-zertifizierte Qualität: Jede Komponente wird sorgfältig geprüft und digital nachverfolgt, um eine lückenlose Rückverfolgbarkeit zu gewährleisten.

Industrielle Anwendungen

Die Hydraulikzylinderbasen von Weforging werden in einer Vielzahl von Branchen eingesetzt:

  • Baumaschinen: Bagger, Kräne und Lader.

  • Bergbaumaschinen: Hochleistungszylinder und Aktuatorsysteme.

  • Landmaschinen: Traktoren und Hydraulikpressen.

  • Schifffahrt und Offshore: Korrosionsbeständige Hydrauliksysteme.

  • Industrielle Automatisierung: Präzisionszylinder für Pressen und Roboter.

Diese Anwendungen erfordern enge Toleranzen, zuverlässige Leistung und eine lange Lebensdauer – all dies wird durch das integrierte Schmiede- und CNC-Bearbeitungssystem von Weforging gewährleistet.

Qualitätssicherung und technische Unterstützung

Bei Weforging beginnt die Qualitätssicherung bereits bei der Auswahl der Rohlinge und setzt sich in jeder Phase der Produktion fort. Jede Komponente wird innerhalb unseres nach ISO 9001:2015 zertifizierten Systems digital verfolgt, um Konsistenz, Präzision und Transparenz zu gewährleisten. Mithilfe fortschrittlicher Prüftechnologien wie Koordinatenmessgeräten (CMM) und Ultraschallprüfungen bestätigen wir die Maßgenauigkeit und innere Festigkeit. Unser Ingenieurteam bietet Unterstützung bei der Designoptimierung und DFM (Design for Manufacturability), um Kunden dabei zu helfen, ihre Produktionseffizienz und den Produktwert zu steigern.

Kontakt

Suchen Sie einen CNC-gefertigten Hydraulikzylinder oder andere geschmiedete Hydraulikkomponenten?
Laden Sie Ihre 2D/3D-Zeichnungen (PDF, DWG oder STEP) hoch, und unser Ingenieurteam wird Ihnen innerhalb von 24 Stunden eine detaillierte technische Prüfung und ein Angebot unterbreiten.
Weforging liefert präzisionsgefertigte Hydrauliklösungen, auf die OEMs weltweit vertrauen.
