Forjados a medida: cómo especificar piezas para proyectos OEM
Los forjados a medida se fabrican según planos y requisitos técnicos específicos del cliente, en lugar de utilizar dimensiones o configuraciones estándar. En proyectos OEM, conviene definir antes de iniciar la producción el material, el tratamiento térmico, las propiedades mecánicas, las dimensiones, el alcance del mecanizado y los requisitos de inspección.
También debe especificarse el estado de suministro: pieza forjada en bruto, premecanizada o completamente mecanizada. Cuando el componente requiere mecanizado CNC, los sobremetales, el tratamiento térmico, las superficies de referencia y la inspección final deben planificarse como parte del mismo proceso de fabricación.
Esta guía explica qué deben definir compradores e ingenieros al solicitar piezas forjadas a medida para proyectos OEM.
¿Qué son los forjados a medida?
Los forjados a medida son componentes metálicos fabricados conforme al plano, las especificaciones técnicas y los requisitos de aplicación del cliente.
Una especificación puede incluir:
- material y norma aplicable;
- proceso de forja;
- tratamiento térmico;
- propiedades mecánicas;
- estado de mecanizado;
- dimensiones y tolerancias;
- ensayos no destructivos (END);
- documentación y certificados de calidad.
Según el proyecto, las piezas pueden suministrarse como forjados en bruto, componentes premecanizados o piezas completamente mecanizadas y listas para montaje.
¿Cuándo debería un OEM especificar una pieza forjada?
La forja suele utilizarse para componentes sometidos a cargas elevadas, esfuerzos cíclicos, impactos o condiciones de servicio exigentes. La deformación controlada del material puede favorecer un flujo de fibra adecuado y propiedades mecánicas apropiadas para componentes de alta exigencia.
Las situaciones habituales incluyen:
- cargas estáticas o cíclicas elevadas;
- componentes críticos frente a fatiga;
- cargas de impacto;
- requisitos elevados de resistencia y tenacidad;
- componentes críticos con requisitos específicos de inspección.
Ejes, anillos, bulones, engranajes, acoplamientos y otros componentes sometidos a grandes esfuerzos son aplicaciones habituales.
Sin embargo, la forja no es necesariamente la opción más económica para cualquier componente metálico. La geometría, el volumen de producción, el mecanizado posterior y el coste total de la pieza terminada también deben evaluarse.
¿Qué material debe especificarse?
La selección del material para piezas forjadas a medida debe basarse en las condiciones de servicio del componente final. Resistencia, tenacidad, templabilidad, comportamiento a fatiga, corrosión, temperatura de trabajo, sección de la pieza y tratamiento térmico influyen directamente en la elección.
Para proyectos industriales y OEM son habituales los aceros al carbono, los aceros aleados y los aceros inoxidables.
| Grupo de materiales | Calidades habituales | Factores principales | Aplicaciones típicas |
|---|---|---|---|
| Acero al carbono | C45 / C45E, AISI/SAE 1045 | Coste, resistencia, mecanizabilidad | Bulones, ejes, componentes mecánicos |
| Acero aleado | 42CrMo4, AISI/SAE 4140, 34CrNiMo6 / AISI 4340 | Resistencia, templabilidad, tenacidad, fatiga | Ejes, engranajes, acoplamientos, componentes de alta carga |
| Acero inoxidable | AISI 304/304L, 316/316L, 17-4 PH | Corrosión, resistencia y entorno de servicio | Equipos industriales, ejes y componentes expuestos a corrosión |
Forjados de acero al carbono
Aceros como C45 y C45E se utilizan habitualmente en componentes industriales que no requieren una templabilidad especialmente elevada. Ofrecen una combinación práctica de resistencia, mecanizabilidad, disponibilidad y coste para ejes, bulones y piezas mecánicas de uso general.
Forjados de acero aleado
Materiales como 42CrMo4 y 34CrNiMo6 son adecuados cuando se requieren mayores niveles de resistencia, tenacidad, templabilidad o comportamiento a fatiga.
La selección final debe considerar también la sección de la pieza y su estado de tratamiento térmico. Comparar únicamente los valores nominales de resistencia del material puede llevar a una especificación incompleta.
Forjados de acero inoxidable
Los aceros inoxidables como AISI 304/304L y 316/316L se emplean cuando la resistencia a la corrosión y las condiciones ambientales son factores importantes.
La calidad debe seleccionarse considerando conjuntamente el entorno de servicio y las propiedades mecánicas requeridas.

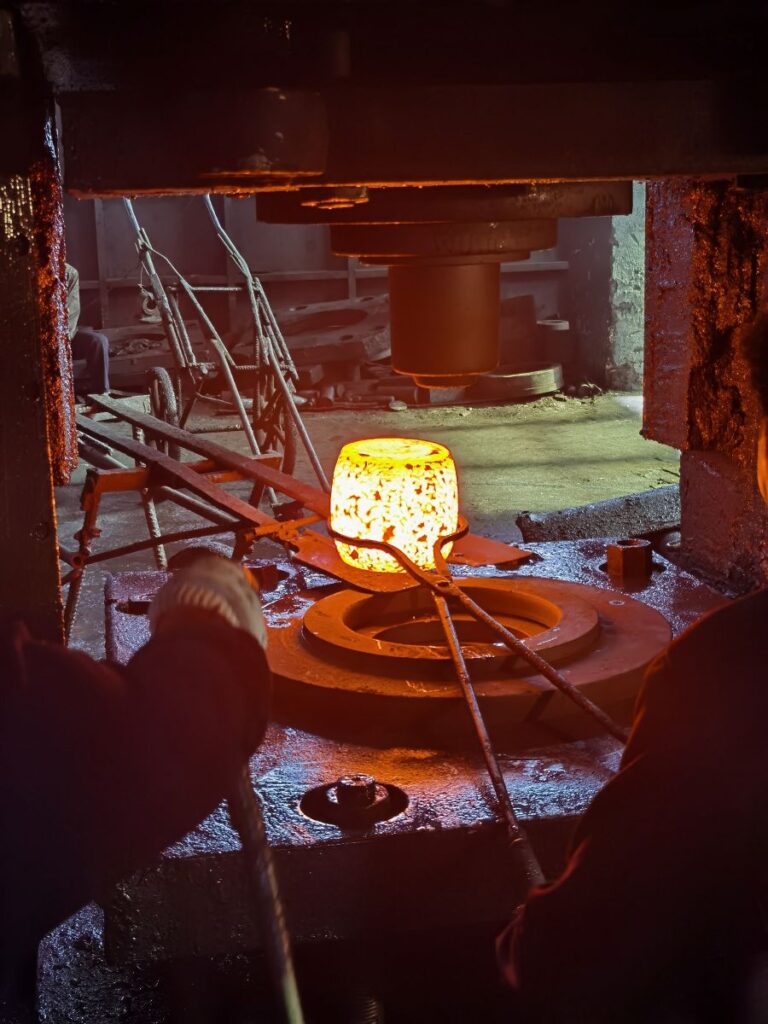

¿Qué proceso de forja es adecuado para la pieza?
El proceso de forja depende de la geometría, dimensiones, volumen de producción, coste de utillaje y flujo de material requerido. Para un proyecto OEM también debe considerarse cómo influirá el proceso elegido en el mecanizado posterior.
| Proceso | Uso habitual | Aspecto de compra |
| Forja en matriz cerrada | Series de piezas con geometría definida | Coste del utillaje y volumen anual |
| Forja libre | Componentes grandes o series reducidas | Flexibilidad dimensional y mecanizado posterior |
| Laminado de anillos | Anillos sin soldadura y componentes anulares | Diámetro, sección y sobremetal |
Por tanto, la selección del proceso debe considerar conjuntamente el plano de la pieza terminada, la demanda anual y el plan de mecanizado.
¿Qué debe definirse en el plano?
El plano de una pieza forjada a medida debe identificar claramente los requisitos que afectan al material, la forja, el tratamiento térmico, el mecanizado y la inspección.
En componentes completamente mecanizados, el plano final por sí solo no siempre define todos los aspectos necesarios para establecer correctamente el proceso de fabricación.
Material y tratamiento térmico
Debe indicarse claramente la calidad del material y la norma aplicable. Cuando sea necesario, también debe especificarse el estado de tratamiento térmico.
Por ejemplo, indicar únicamente “4140” puede no definir de forma suficiente la norma del material, la dureza o las propiedades mecánicas requeridas.
Dimensiones críticas y sobremetales
Las dimensiones críticas, referencias, ajustes, superficies funcionales y requisitos geométricos deben estar claramente identificados.
Con esta información, el fabricante puede determinar las dimensiones adecuadas del forjado y los sobremetales necesarios para el mecanizado.
Requisitos mecánicos
Cuando la aceptación de la pieza depende de sus propiedades mecánicas, deben especificarse valores como resistencia a la tracción, límite elástico, alargamiento, dureza o energía de impacto.
Cuando corresponda, también deben indicarse los métodos de ensayo y las normas aplicables.

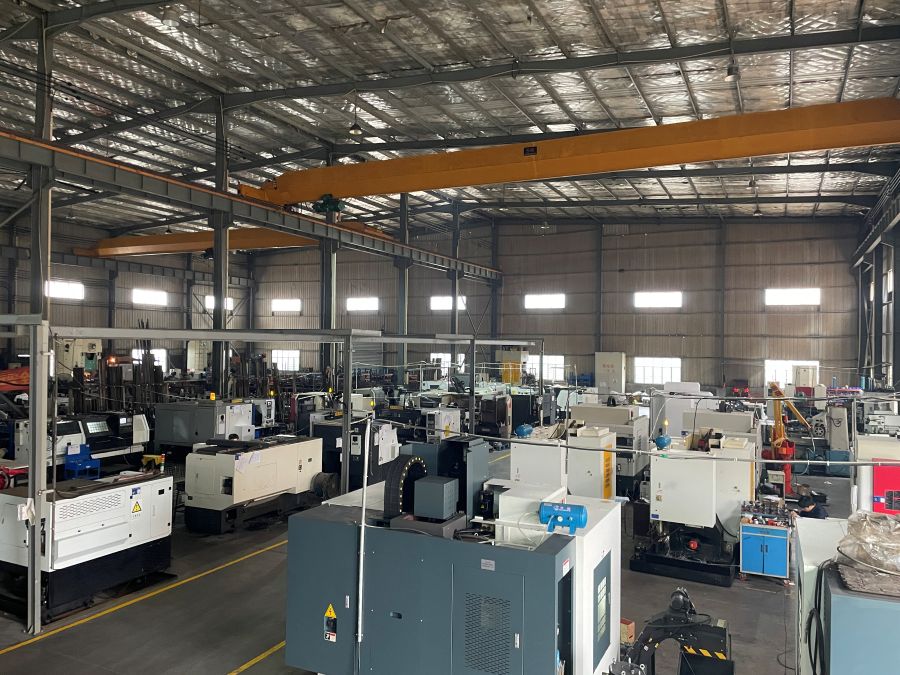

Del forjado en bruto a la pieza terminada: ¿dónde interviene el mecanizado CNC?
Muchos componentes OEM no pueden utilizarse directamente después de la forja. Asientos de rodamientos, taladros, roscas, estriados, superficies de sellado y planos de montaje suelen requerir mecanizado CNC para alcanzar las dimensiones, tolerancias y acabados finales.
Planificar conjuntamente la forja y el mecanizado permite considerar desde el inicio los sobremetales, el tratamiento térmico, las referencias críticas y la inspección final.
¿Cuándo se necesita mecanizado CNC después de la forja?
El mecanizado CNC suele ser necesario cuando la pieza requiere tolerancias estrechas, referencias precisas, taladros, roscas, perfiles complejos o acabados superficiales que no pueden obtenerse de forma práctica o económica únicamente mediante forja.
¿Por qué integrar forja y mecanizado CNC?
Coordinar ambos procesos dentro de una misma cadena de fabricación puede aportar tres ventajas importantes para un proyecto OEM:
- Trazabilidad interna: números de colada, lotes de forja, tratamientos térmicos, operaciones de mecanizado y resultados de inspección pueden mantenerse vinculados.
- Comunicación técnica más directa: los cambios de plano y las cuestiones relacionadas con mecanizado o calidad pueden gestionarse dentro de un mismo proceso.
- Menos transferencias entre proveedores: reducir operaciones externas facilita el control desde la materia prima hasta la pieza terminada.
En Weforging, la forja, el tratamiento térmico, el mecanizado CNC y la inspección final pueden coordinarse dentro de un proceso integrado para componentes OEM.
¿Qué tolerancias pueden esperarse en las piezas forjadas?
Es importante distinguir entre las tolerancias del forjado y las tolerancias finales después del mecanizado.
Las tolerancias alcanzables mediante forja dependen del tamaño, geometría, proceso, diseño del utillaje, comportamiento del material y enfriamiento. Por esta razón, los ajustes y superficies funcionales críticas suelen forjarse con sobremetal y terminarse posteriormente mediante mecanizado.
Exigir tolerancias innecesariamente estrechas en el forjado en bruto puede aumentar la complejidad y el coste sin mejorar la función de la pieza terminada.
Lo recomendable es definir desde la fase de diseño qué dimensiones se controlarán durante la forja y cuáles se obtendrán mediante mecanizado final.
¿Qué requisitos de calidad deben especificarse?
Los requisitos de calidad deben definirse antes de comenzar la producción. El alcance de la inspección depende de la función de la pieza, el material, la criticidad de la aplicación, el plano y las normas aplicables.
En componentes críticos conviene definir no solo el método de ensayo, sino también cuándo debe realizarse, su alcance y los criterios de aceptación.
Trazabilidad del material
Cuando se exige trazabilidad, la identificación del material debe permanecer vinculada con la documentación de fabricación e inspección.
El número de colada, el lote y los certificados de material permiten rastrear la pieza terminada hasta la materia prima utilizada.
Ensayos mecánicos
Según el plano y la especificación del material, pueden requerirse ensayos de tracción, dureza, impacto u otras pruebas mecánicas.
Cuando estos resultados determinan la aceptación de la pieza, deben definirse el método de ensayo, el muestreo y los valores de aceptación.
Ensayos no destructivos (END)
Cuando se requieren ensayos no destructivos, la especificación debería indicar el método, la norma aplicable, el momento de inspección, el alcance y los criterios de aceptación.
Por ejemplo, los ultrasonidos (UT) pueden utilizarse para detectar discontinuidades internas, mientras que las partículas magnéticas (MT) son adecuadas para detectar indicaciones superficiales o próximas a la superficie en materiales ferromagnéticos.
Inspección dimensional
Las dimensiones críticas, referencias, tolerancias y requisitos geométricos deben verificarse en la fase de fabricación correspondiente.
En piezas forjadas completamente mecanizadas, la inspección final debe confirmar la conformidad con el plano antes del envío.
Forja, fundición o mecanizado: ¿qué proceso elegir?
Ningún proceso de fabricación es superior en todos los casos. La elección depende de la geometría, propiedades mecánicas, volumen, aprovechamiento del material, costes de utillaje y coste total de la pieza terminada.
| Factor | Forja | Fundición | Mecanizado desde barra o bloque |
| Prestaciones mecánicas | Adecuada para componentes de alta carga | Depende de la aleación y calidad de fundición | Depende del material de partida |
| Geometrías complejas | Media | Alta | Alta |
| Utillaje | Depende del proceso | Habitualmente necesario | Generalmente menor |
| Eliminación de material | Media | Baja | A menudo elevada |
| Producción en serie | Buena | Buena | Depende de la aplicación |
Una pieza de alta resistencia no tiene que ser necesariamente forjada, del mismo modo que una geometría compleja no requiere automáticamente fundición. La decisión debe basarse en los requisitos técnicos y económicos reales.
¿Qué información se necesita para solicitar una oferta de forjados a medida?
Una solicitud de oferta de piezas forjadas completa permite al fabricante evaluar correctamente la viabilidad, el proceso de fabricación y el alcance del suministro.
| Información necesaria | Por qué es importante |
| Plano / modelo CAD | Define geometría, características funcionales y dimensiones finales |
| Material y norma | Define la especificación y los requisitos de suministro |
| Tratamiento térmico | Establece el estado final requerido |
| Propiedades mecánicas | Define prestaciones y criterios de aceptación |
| END / inspección | Define método, alcance y criterios de aceptación |
| Estado de suministro | Aclara si la pieza será bruta, premecanizada o terminada |
| Requisitos de mecanizado | Define tolerancias, referencias y superficies finales |
| Cantidad / demanda anual | Influye en el proceso, utillaje y planificación |
| Documentación | Define certificados, informes de ensayo, FAI, PPAP u otros documentos |
Nota técnica: indicar únicamente “UT requerido” puede ser insuficiente para una pieza crítica. Cuando corresponda, deben definirse también la norma de inspección, el estado de la pieza durante el ensayo, el alcance y los criterios de aceptación.
Si algunos requisitos todavía no están completamente definidos, una revisión del plano y de las especificaciones antes de la oferta puede aclarar cuestiones relacionadas con fabricabilidad, inspección, mecanizado y coste.
¿Cómo deben evaluar los compradores OEM a un fabricante de piezas forjadas?
La selección de un fabricante de piezas forjadas no debería basarse únicamente en la capacidad de las prensas, el parque de maquinaria o el precio.
Para proyectos OEM es más importante determinar si el proveedor puede interpretar correctamente los planos, planificar todo el proceso de fabricación y controlar los procesos críticos de forma trazable.
Ingeniería y soporte DFM
El fabricante debería revisar los planos antes de la producción e identificar posibles problemas relacionados con la forjabilidad, el material, la geometría del bruto, los sobremetales, el utillaje y la inspección.
Una revisión DFM temprana ayuda a reducir modificaciones una vez fabricado el utillaje o iniciada la producción.
Integración de forja y mecanizado
Para componentes completamente mecanizados, conviene evaluar si el proveedor puede coordinar el forjado, tratamiento térmico, sobremetales, referencias, tolerancias finales e inspección dentro de un mismo plan de fabricación.
Control de calidad y del proceso
No basta con conocer qué equipos de inspección tiene el proveedor. También debe evaluarse cómo controla la trazabilidad del material, la forja, el tratamiento térmico, los ensayos mecánicos, los END, el mecanizado CNC y la inspección final.
Documentación para proyectos OEM
Los requisitos documentales deberían acordarse antes de iniciar la producción. Según el proyecto, pueden incluir certificados de material, informes de ensayos mecánicos, informes END, registros dimensionales y documentación FAI o PPAP.
