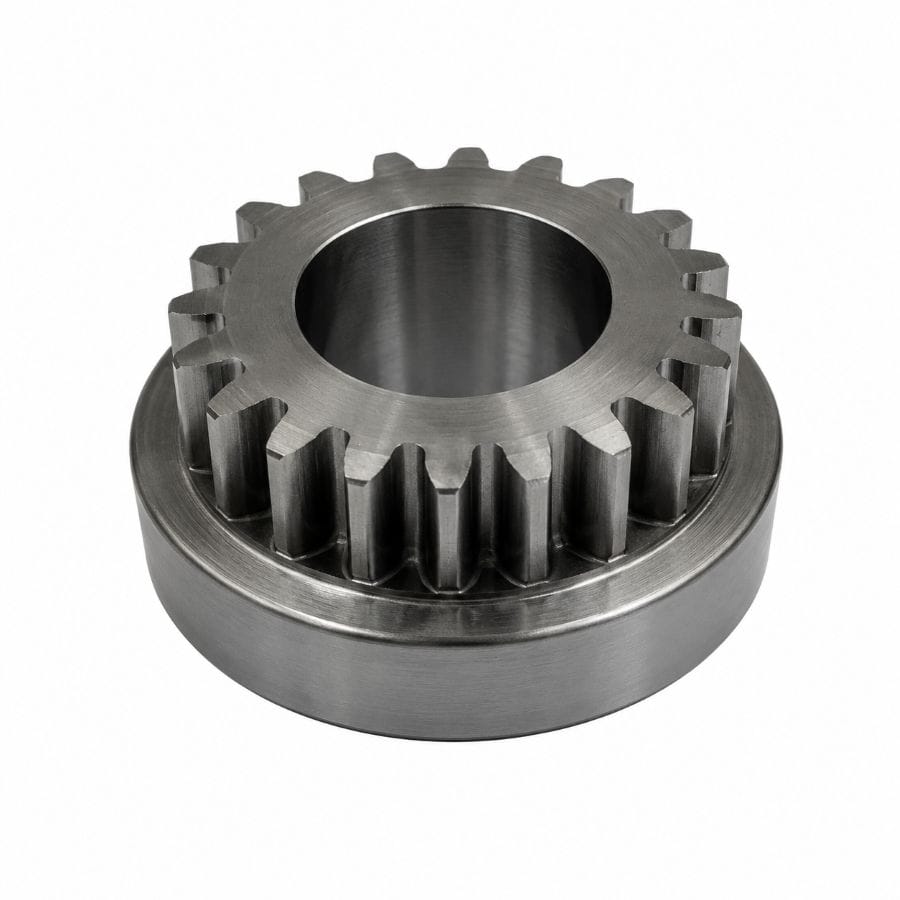

Engranaje recto forjado con orificio mecanizado y dientes externos mostrado en vista frontal – Weforging
Engranaje recto forjado de precisión con perfil de dientes mecanizado mostrado en vista en ángulo – Weforging
Engranaje recto forjado con dientes mecanizados con CNC visto desde un ángulo lateral – Weforging

Engranajes rectos personalizados | Engranajes de acero forjado y mecanizados con CNC

Por favor, activa JavaScript en tu navegador para completar este formulario.
Haz clic o arrastra archivos a esta área para subirlos. You can upload up to 10 files.

Table of Contents

Engranajes rectos personalizados: componentes de engranajes de acero forjado y mecanizados con CNC

Nuestros engranajes rectos personalizados están diseñados para sistemas de transmisión de potencia mecánica exigentes que requieren un par estable, bajo nivel de ruido y una larga vida útil. Fabricados a partir de piezas brutas de acero forjado y acabados mediante mecanizado CNC de precisión, nuestros engranajes rectos están diseñados para cumplir con las especificaciones OEM en cuanto a precisión, durabilidad y fiabilidad.

A través de un flujo de trabajo de producción integrado, que incluye forjado en caliente, mecanizado CNC, corte de engranajes, tratamiento térmico e inspección dimensional completa, Weforging suministra engranajes rectos forjados adaptados a los planos y requisitos de aplicación de los clientes.

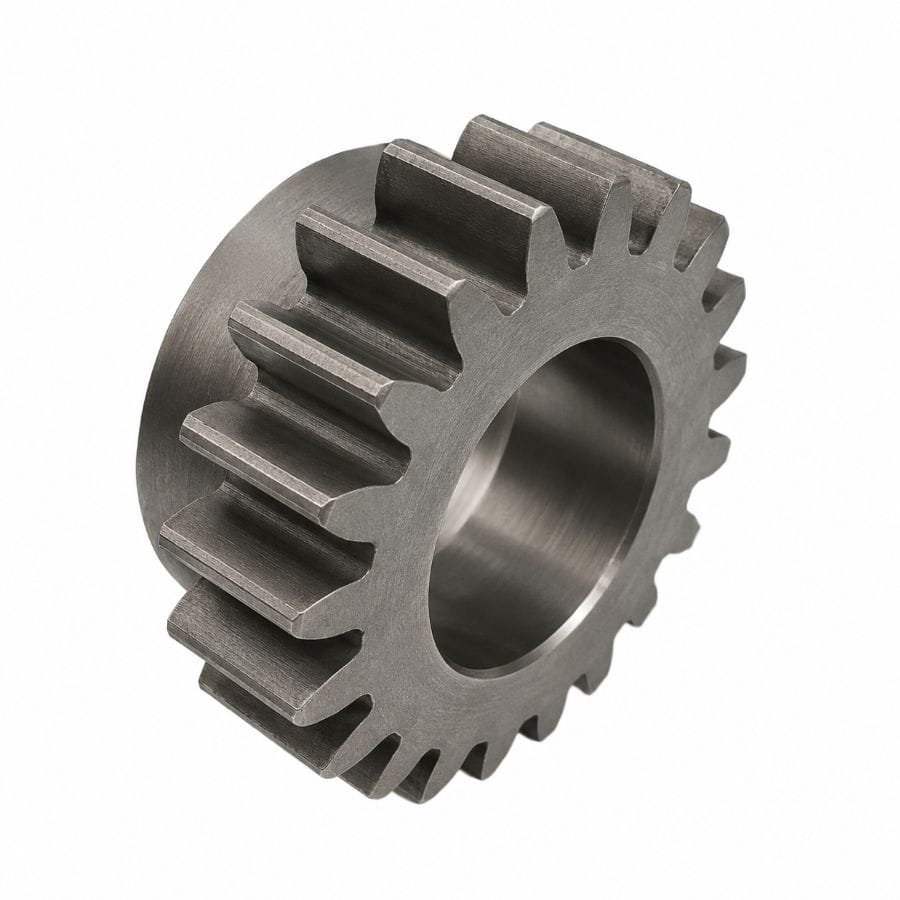

Engranaje recto forjado de precisión con perfil de dientes mecanizado mostrado en vista en ángulo – Weforging

Materiales de alta calidad para una resistencia mecánica superior

Para satisfacer las necesidades de diferentes industrias, nuestros engranajes rectos pueden fabricarse utilizando una amplia gama de aceros de alto rendimiento. Las opciones de materiales comunes incluyen:

  • 20CrMnTi: excelente para la cementación; ampliamente utilizado en engranajes para automóviles y cajas de cambios.

  • 20MnCr5 / 16MnCr5: alta templabilidad con profundidad de cementación uniforme después del tratamiento térmico.

  • 42CrMo / 4140: alta resistencia y tenacidad para engranajes de servicio pesado.

  • 40Cr: propiedades estables para aplicaciones de engranajes de carga media.

  • Aceros aleados (35CrMo, 34CrNiMo6): resistencia a la fatiga mejorada para aplicaciones de alta velocidad o alto impacto.

Cada material se selecciona en función de las condiciones de carga, la dureza requerida y el entorno de trabajo, lo que garantiza una adaptabilidad óptima para los clientes OEM.

Especificaciones flexibles y dimensiones personalizadas.

Fabricamos engranajes rectos personalizados siguiendo estrictamente los planos o requisitos de muestra del cliente. Las especificaciones típicas incluyen:

  • Módulo (M): M1–M16

  • Número de dientes: 8–200 dientes

  • Diámetro exterior: 30 mm – 500 mm

  • Dureza de los dientes: HRC 58–62 (cementado), HRC 45–55 (endurecido por inducción)

  • Tipo de orificio: Orificio liso, orificio con chaveta, orificio estriado.

  • Acabado superficial: Ra ≤ 0,8 μm en superficies mecanizadas.

  • Tolerancia: IT6-IT8 según la aplicación.

Todas las tolerancias y los parámetros de tratamiento térmico se pueden adaptar según las normas GB, DIN, ISO, ANSI o las normas específicas del cliente.

Proceso de fabricación avanzado.

Each custom spur gear undergoes a controlled, multi-stage manufacturing process to ensure consistent mechanical performance and dimensional accuracy.

1. Forja en caliente

El proceso de forja produce una estructura de flujo de grano densa y uniforme que mejora significativamente la resistencia, la resistencia a la fatiga y la dureza al impacto en comparación con los engranajes fundidos.

2. Torneado y mecanizado CNC

La pieza en bruto del engranaje se mecaniza con precisión para garantizar la concentricidad, la tolerancia del orificio y la geometría del cubo adecuadas, factores críticos para un engranaje estable.

3. Corte de engranajes / Fresado / Conformado

Los perfiles dentados involutos se forman mediante fresado, moldeado o fresado de engranajes. Se ofrece la opción de rectificado de engranajes para aplicaciones de alta precisión o bajo nivel de ruido.

4. Tratamiento térmico

Dependiendo de la aplicación, los engranajes pueden tratarse mediante cementación y temple, endurecimiento por inducción o endurecimiento total para lograr una superficie dura y resistente al desgaste y un núcleo interno resistente.

5. Acabado final e inspección

Todos los engranajes se someten a un desbarbado final, un recubrimiento de aceite y una inspección dimensional al 100 % mediante CMM o equipos de medición de engranajes.

Ventajas de los engranajes rectos

  • Alta capacidad de carga gracias a su estructura forjada y a la geometría optimizada de los dientes.

  • Excelente resistencia al desgaste gracias a las superficies de los dientes cementadas.

  • Funcionamiento suave y silencioso con perfiles involutos precisos.

  • Larga vida útil incluso en condiciones de uso continuo y intensivo.

  • Fiabilidad superior gracias al control de calidad y las pruebas integrados.

Estas ventajas hacen que este engranaje sea ideal para entornos que requieren una transmisión de potencia constante y estabilidad a largo plazo.

Amplia gama de aplicaciones

Nuestros engranajes rectos forjados se utilizan ampliamente en diversas industrias, entre las que se incluyen:

  • Cajas de engranajes industriales y reductores de velocidad: transmisión de par para cintas transportadoras, mezcladoras y líneas de producción automatizadas.

  • Maquinaria agrícola: transmisiones por engranajes en tractores, cosechadoras, empacadoras y sistemas de toma de fuerza (PTO).

  • Maquinaria de construcción: transmisiones giratorias en excavadoras, trenes de engranajes en cargadoras, mecanismos de elevación en grúas y transmisiones en maquinaria para hormigón.

  • Automoción y vehículos todoterreno: engranajes diferenciales, mecanismos de caja de transferencia y módulos de transmisión auxiliares.

  • Bombas y motores hidráulicos: acoplamiento preciso de engranajes para un desplazamiento estable del fluido y un control de la presión.

  • Maquinaria minera y metalúrgica: sistemas de transmisión para trituradoras, cribas, laminadoras y equipos de procesamiento de alta resistencia.

En todas estas aplicaciones, los engranajes rectos de Weforging proporcionan un rendimiento fiable, una gran capacidad de carga y una estabilidad operativa a largo plazo.

Conclusión

Weforging manufactures custom spur gears that deliver reliable performance under demanding operating conditions. By combining forged steel blanks, precision CNC machining, controlled heat treatment, and comprehensive inspection, we provide gear solutions aligned with OEM requirements for strength, accuracy, and service life.

Póngase en contacto con nuestro equipo de ingeniería para obtener una evaluación del proyecto, presupuestos o especificaciones de engranajes a medida.
