Was ist Ringschmieden?
Das Ringschmieden ist ein zuverlässiges Fertigungsverfahren zur Herstellung hochfester, langlebiger Komponenten für Industrieanlagen. Geschmiedete Ringe – ob in Lagern, Flanschen, Zahnkränzen oder Baugruppen für Windenergieanlagen und Druckbehälter – bieten eine höhere Zähigkeit und Ermüdungsfestigkeit als gegossene oder geschweißte Teile. Angesichts des wachsenden Bedarfs an langlebigen Komponenten setzen Ingenieurteams und Einkäufer zunehmend auf Ringschmieden, einschließlich Walzringschmieden und nahtlosem Ringschmieden, um eine stabile Leistung unter hoher Belastung und Vibration zu erzielen. Der Prozess unterstützt auch flexible Größen und Profile und eignet sich daher ideal für kundenspezifische Anwendungen.
Was ist Ringschmieden?

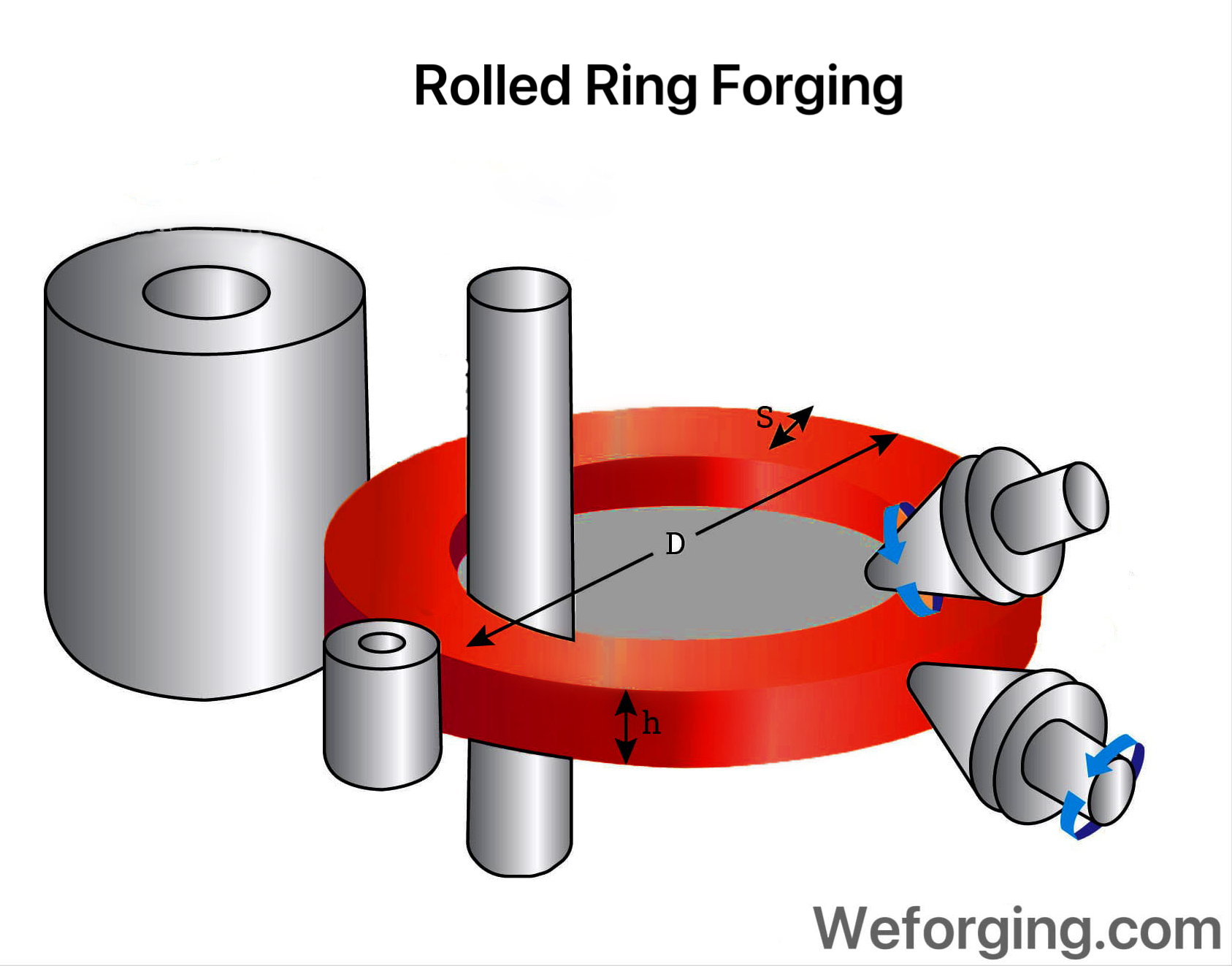

Das Ringschmieden ist ein Umformverfahren, bei dem ein erhitzter Knüppel durchstoßen und zu einer Ringform aufgeweitet wird, um anschließend durch Druckkräfte geformt zu werden. Beim Ringwalzen wird der Ring kontinuierlich zwischen Matrizen zusammengedrückt und gedreht, wodurch sein Durchmesser vergrößert und seine Dicke verringert wird.
Zwei gängige Kategorien sind:
– Walzringschmieden
– Nahtloses Ringschmieden
Beide Verfahren führen zu Ringen, die stärker, leichter und haltbarer sind als gegossene oder geschweißte Komponenten.
Warum Ring Forging stärker ist als Gießen
Beim Schmieden wird das Metall verdichtet und die Kornstruktur entlang der Ringgeometrie ausgerichtet. Dadurch entstehen bessere mechanische Eigenschaften als beim Gießprozess.
Hauptvorteile:
Kontinuierlicher Faserverlauf entlang der Ringform
Reduzierte Porosität und innere Fehler
Höhere Ermüdungs- und Schlagfestigkeit
Bessere Maßstabilität nach der Bearbeitung
Längere Lebensdauer unter zyklischer Belastung
Diese Eigenschaften machen geschmiedete Ringe zur bevorzugten Lösung für sicherheitskritische Anwendungen.
Ringwalzschmieden vs. Gießen – Die wichtigsten Unterschiede
| Faktor | Ring Forging | Gießen |
|---|---|---|
| Kornstruktur | Kontinuierlich | Zufällig |
| Festigkeit | Hoch | Mittel |
| Ermüdungsfestigkeit | Sehr gut | Niedriger |
| Innere Fehler | Minimal | Möglich |
| Typische Anwendung | Tragende Bauteile | Komplexe Formen |
Walzringschmieden vs. nahtloses Ringschmieden
Beide Verfahren liefern hochwertige geschmiedete Ringe, wobei jedes seine eigenen Vorteile hat.
Walzringschmieden:
– Geeignet für Kohlenstoffstahl, legierten Stahl und Edelstahl
– Verwendung für Zahnkränze, Lagerringe, Flansche, Kupplungen und Windkraftkomponenten
– Enge Maßtoleranzen und hervorragende Materialausnutzung
– Sehr stabiler und wiederholbarer Prozess

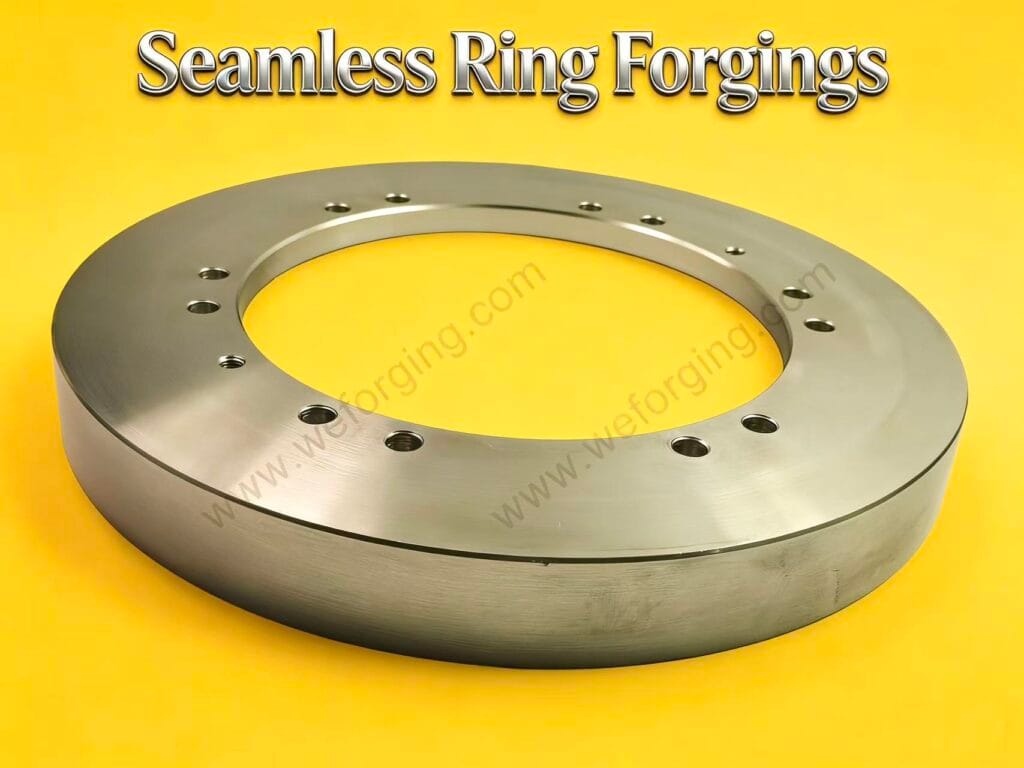

Nahtloses Ringschmieden:
– Keine Schweißnähte oder Verbindungsstellen
– Ideal für Druckbehälter, Luft- und Raumfahrtkomponenten, Rohrleitungen, große Zahnradrohlinge
– Widersteht extremem innerem oder äußerem Druck
– Bevorzugt für Anwendungen mit hoher Beanspruchung und hoher Integrität
Bei der Ringschmiedetechnik verwendete Materialien
Ringschmiedeteile werden je nach Einsatzbedingungen aus verschiedenen Materialien hergestellt:
Kohlenstoffstahl
Legierter Stahl (42CrMo, 4140, 8620 usw.)
Edelstahl
Aluminiumlegierungen
Titanlegierungen
Material selection is based on load, temperature, corrosion resistance, and fatigue requirements.
Rollring-Schmiedeverfahren
Ein typischer Rollring-Schmiedevorgang umfasst:
- Schneiden und Erhitzen des Barrens auf Schmiedetemperatur
- Stauchen des Barrens zur Vergrößerung des Querschnitts
- Durchstechen des Materials zur Herstellung einer Ringvorform
- Ringwalzen zwischen rotierenden Matrizen
- Wärmebehandlung (Härten, Anlassen, Normalisieren, Glühen)
- CNC-Bearbeitung kritischer Abmessungen oder Zahnradprofile
- NDT- und Maßprüfung
Dieser kontrollierte Arbeitsablauf gewährleistet gleichbleibende Qualität, enge Toleranzen und hervorragende mechanische Eigenschaften.
Gängige Produkte aus Ringschmieden
Zu den gängigen geschmiedeten Ringprodukten gehören:
Lagerringe für hochbelastbare rotierende Anlagen
Zahnkränze für Getriebe und Antriebssysteme
Flansche für Rohrleitungen und Drucksysteme

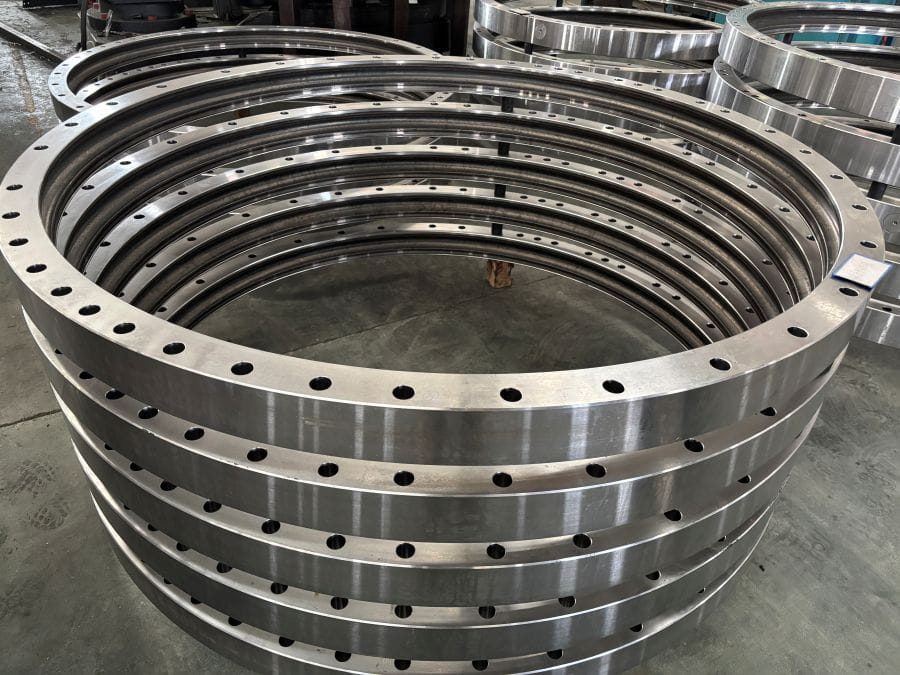

Drehkränze für Kräne und große Drehplattformen
Druckbehälterringe für Hochlastanwendungen
Große Strukturringe für Windkraftanlagen, Bergbau und Schwermaschinen
Diese geschmiedeten Ringe werden häufig in Getriebe-, Rotations- und Lasttragsystemen eingesetzt, bei denen Festigkeit und Haltbarkeit entscheidend sind.
Anwendungen von geschmiedeten Ringen in verschiedenen Branchen
Geschmiedete Ringe werden verwendet in:
Windenergie:
– Turmflansche
– Drehverbindungen
– Hauptwellenlagerringe
Bergbau und Bauwesen:
– Große Zahnkränze
– Antriebskupplungen
– Gleisbauteile
Industriemaschinen:
– Getriebesysteme
– Lagerringe
– Kundenspezifisch geschmiedete Ringe
Fähigkeiten im Bereich kundenspezifisches Ringschmieden
Kundenspezifische Ringschmiededienstleistungen umfassen in der Regel:
Ringe mit großem Durchmesser
Auswahl kundenspezifischer Legierungsmaterialien
Bearbeitete Ringkomponenten
OEM-Serienfertigung
Hersteller mit integrierten Bearbeitungs- und Prüfkapazitäten können eine stabile Lieferqualität gewährleisten.
So wählen Sie den richtigen Lieferanten für Ringschmiedeteile aus
Zu den wichtigsten Auswahlkriterien gehören:
- Fähigkeit zur Herstellung kundenspezifischer Ringschmiedeteile in den erforderlichen Größen und Formen
- Hauseigene Schmiede, Wärmebehandlung, CNC-Bearbeitung und Prüfung
- Erfahrung mit Speziallegierungen oder Ringen mit großem Durchmesser
- Zertifizierungen wie ISO und EN10204 (3.1 / 3.2)
- Nachgewiesene Erfolgsbilanz in OEM- und Industrieanwendungen
Lieferanten mit integrierten Prozessen bieten zuverlässigere Qualität und kürzere Lieferzeiten.
Schlussfolgerung
Das Ringschmieden dominiert weiterhin Hochleistungsbereiche, da es unübertroffene Festigkeit, Ermüdungslebensdauer und strukturelle Integrität bietet. Ganz gleich, ob Sie gewalzte Ringschmiedeteile, nahtlose Ringschmiedeteile oder kundenspezifische Schmiederinge benötigen, die Wahl des richtigen Fertigungspartners gewährleistet langfristige Zuverlässigkeit und optimierte Leistung.
Für OEMs, Ingenieurbüros und Betreiber in der Schwerindustrie sind geschmiedete Ringe nach wie vor eine zuverlässige Grundlage für missionskritische Komponenten.
Wenn Sie geschmiedete Ringe, gewalzte Ringschmiedeteile, nahtlose Ringschmiedeteile oder kundenspezifische Ringkomponenten für Ihr Projekt benötigen, steht Ihnen unser Ingenieurteam gerne zur Verfügung.
