Was ist Wälzfräsen?
Die moderne Zahnradfertigung ist auf präzise und wiederholbare Bearbeitungsprozesse angewiesen, um eine genaue Zahngeometrie und stabile Leistung zu erzielen. Unter den gängigen Verfahren zum Zahnradfräsen wird das Wälzfräsen häufig für die Herstellung von Außenverzahnungen mit gleichbleibender Qualität und hoher Effizienz eingesetzt. Das Verfahren kombiniert eine kontinuierliche Schnittbewegung mit einer kontrollierten Synchronisation zwischen dem Schneidwerkzeug und dem Werkstück und eignet sich daher sowohl für die industrielle Fertigung als auch für Präzisionszahnradanwendungen.
Dieser Artikel bietet einen praktischen Überblick über das Wälzfräsen, erklärt, wie der Prozess funktioniert, welche Rolle Maschinen und Schneidwerkzeuge spielen und wo er üblicherweise angewendet wird, und hilft Ingenieuren, Einkäufern und Projektmanagern, die Entscheidungen zur Zahnradherstellung und -beschaffung besser zu verstehen.
Was ist Wälzfräsen?
Das Wälzfräsen ist ein Verfahren zum Schneiden von Zahnrädern, bei dem ein rotierendes Schneidwerkzeug, das als Wälzfräser bezeichnet wird, nach und nach Zahnräder auf einem zylindrischen Werkstück erzeugt. Im Vergleich zum Formschneiden wird das Zahnprofil durch die Relativbewegung zwischen dem Werkzeug und dem Rohling erzeugt, anstatt sich auf eine einzige feste Form zu stützen.
Dieses Erzeugungsprinzip ermöglicht es, eine präzise Zahngeometrie zu erzielen und gleichzeitig Flexibilität für verschiedene Zahnradgrößen und Module zu gewährleisten. Daher wird das Wälzfräsen häufig für die Herstellung von Stirnrädern, Schrägverzahnungen und Schneckenrädern in einer Vielzahl industrieller Anwendungen eingesetzt.
Da der Schneidvorgang kontinuierlich erfolgt, sorgt das Verfahren für stabile Schnittbedingungen und gleichbleibende Ergebnisse bei mehreren Teilen, was es zu einer praktischen Wahl sowohl für kleine als auch für große Produktionsserien macht.
Wie funktioniert der Wälzfräsprozess?
Der Wälzfräsprozess basiert auf einer synchronisierten Rotation zwischen Wälzfräser und Zahnradrohling. Während sich der Fräser dreht, bewegt sich das Werkstück mit einer definierten Übersetzung, sodass das Zahnprofil schrittweise generiert wird.
Während der Bearbeitung bewegt sich der Wälzfräser axial entlang des Zahnrads, wodurch die Schneiden nach und nach das vollständige Zahnprofil erzeugen.
Ein typischer Wälzfräsprozess umfasst folgende Schritte:
Vorbereitung des Zahnradrohlings
Der zylindrische Rohling wird auf der Werkstückspindel gespannt.Positionierung des Werkzeugs
Der Wälzfräser wird präzise zum Werkstück ausgerichtet.Synchronisierte Rotation
Werkzeug und Werkstück drehen sich mit einem definierten Übersetzungsverhältnis.Axialer Vorschub
Der Wälzfräser bewegt sich entlang der Zahnbreite.Erzeugung des Zahnprofils
Die Schneiden des Werkzeugs formen schrittweise das vollständige Zahnprofil.
Durch die kontinuierliche Bearbeitung erreicht das Wälzfräsen eine hohe Produktivität sowie eine gleichmäßige Zahngeometrie.
Wälzfräsmaschinen und ihre Rolle für die Genauigkeit
Wälzfräsmaschinen sind so konstruiert, dass sie eine genaue Koordination zwischen dem Schneidwerkzeug und dem Werkstück gewährleisten. Moderne Anlagen verwenden in der Regel CNC-Steuerungssysteme, um die Spindeldrehung, die Vorschubbewegung und die Indexierungsfunktionen auf stabile und kontrollierte Weise zu steuern.
Eine typische Maschinenkonfiguration umfasst:
Eine Hobelspindel für die Werkzeugrotation
Eine Werkstückspindel für die Positionierung des Zahnradrohlings
Axiale und radiale Vorschubmechanismen
CNC-Steuerung für koordinierte Bewegungen
Die Maschinenleistung spielt eine wichtige Rolle bei der Aufrechterhaltung einer konsistenten Zahngeometrie und Oberflächenqualität. CNC-basierte Systeme ermöglichen außerdem eine flexible Parametereinstellung und unterstützen so konsistente Ergebnisse über eine Vielzahl von Zahnradkonstruktionen hinweg.
Wälzfräsen vs. Wälzstoßen
Wälzfräsen und Wälzstoßen sind zwei gängige Verfahren der Zahnradbearbeitung, werden jedoch für unterschiedliche Anwendungen eingesetzt.
| Verfahren | Typische Anwendung |
|---|---|
| Wälzfräsen | Außenverzahnungen |
| Wälzstoßen | Innenverzahnungen |
| Zahnradfräsen | Kleinserienfertigung |
In der Praxis wird das Wälzfräsen häufig für Außenverzahnungen und große Stückzahlen eingesetzt, während das Wälzstoßen besser für Innenverzahnungen oder Zahnräder nahe an Schultern geeignet ist.
Typische Anwendungen
Das Wälzfräsen wird häufig in Branchen eingesetzt, die eine zuverlässige Kraftübertragung und präzise Bewegungssteuerung erfordern. Zu den gängigen Anwendungsbereichen gehören:
- Automobilsysteme – Getriebezahnräder, Differentialgetriebe
- Industriemaschinen – Untersetzungsgetriebe und Antriebssysteme
- Baumaschinen – Bewegungs- und Drehkomponenten
- Energieanlagen – mechanische Übertragungselemente
Das Verfahren eignet sich besonders für Außenverzahnungen, die in mittleren bis hohen Stückzahlen hergestellt werden und bei denen Konsistenz und Effizienz wichtige Faktoren sind.

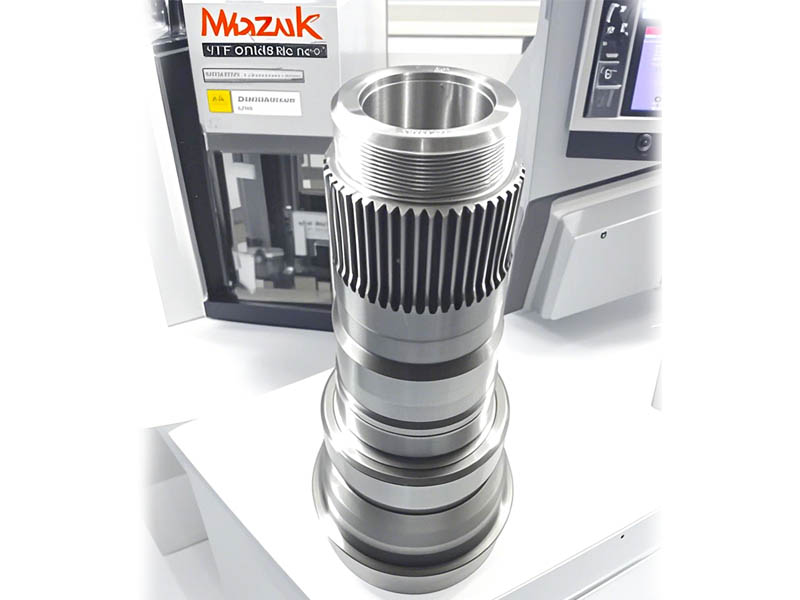

Wälzfräsen für die kundenspezifische Zahnradfertigung
Das Wälzfräsen wird häufig in der kundenspezifischen Zahnradfertigung eingesetzt, da es sich für verschiedene Zahnradkonstruktionen, Materialien und Produktionsanforderungen eignet. Durch die Anpassung der Schnittparameter und Werkzeugkonfigurationen unterstützt das Verfahren verschiedene Module, Zahnzahlen, Stirnbreiten und Steigungswinkel und eignet sich somit sowohl für Standard- als auch für projektspezifische Zahnradspezifikationen.
In kundenspezifischen Anwendungen wird das Wälzfräsen häufig mit geschmiedeten Zahnradrohlingen kombiniert, um eine stabile Materialstruktur und eine effiziente Bearbeitung zu gewährleisten. Das Schmieden sorgt für eine zuverlässige Ausgangsform, während das Wälzfräsen eine präzise Zahnerzeugung vor der CNC-Endbearbeitung, der Wärmebehandlung und der Prüfung ermöglicht. Dieser integrierte Ansatz hilft dabei, die Zahnradgeometrie, die mechanischen Eigenschaften und die Anwendungsanforderungen aufeinander abzustimmen.
Wann sollten Verzahnungsfräsdienstleistungen in Anspruch genommen werden?
Viele Hersteller entscheiden sich dafür, mit spezialisierten Verzahnungsfräsdienstleistern zusammenzuarbeiten, anstatt eigene Verzahnungsfräsanlagen zu unterhalten. Ausgelagerte Dienstleistungen werden in der Regel dann in Anspruch genommen, wenn Projekte mehrere Zahnradvarianten, kurze Vorlaufzeiten oder die Integration mit Schmiede- und Bearbeitungsvorgängen umfassen.
Zahnradfräsdienstleistungen werden häufig in Kombination mit folgenden Verfahren eingesetzt:
- Geschmiedete Zahnradrohlinge
- CNC-Bearbeitung für Endbearbeitungsvorgänge
- Wärmebehandlung und Prüfverfahren
Bei Unternehmen wie Weforging wird das Wälzfräsen als Teil eines integrierten Fertigungsprozesses angeboten, der Schmieden, Präzisionsbearbeitung und Qualitätskontrolle in einem einzigen Produktionssystem vereint. Dieser koordinierte Ansatz trägt dazu bei, den Produktionsfluss zu optimieren, die Maßhaltigkeit zu gewährleisten und die Bearbeitungsqualität an die Anforderungen der Endanwendung anzupassen.
Schlussfolgerung
Das Wälzfräsen wird aufgrund seiner Effizienz und der Möglichkeit, präzise, wiederholbare Zahnprofile herzustellen, häufig in der modernen Zahnradfertigung eingesetzt. Mit der richtigen Maschinensteuerung und Werkzeugauswahl unterstützt das Verfahren eine gleichbleibende Zahnradqualität in einer Vielzahl von industriellen Anwendungen.
Bei Projekten mit geschmiedeten Zahnradrohlingen oder der Präzisionsbearbeitung von Zahnrädern können Sie sich gerne an unser Team wenden, um Ihre technischen Anforderungen zu besprechen.
