Zahnradbearbeitung erklärt: Verfahren, Methoden & Werkzeuge
Die Zahnradbearbeitung ist ein zentraler Prozess in der Zahnradfertigung und bestimmt maßgeblich Genauigkeit, Tragfähigkeit und Lebensdauer von Zahnrädern. In Branchen wie Bergbau, Bau- und Landmaschinen sind präzise Zahnprofile entscheidend für eine zuverlässige Kraftübertragung unter hohen Lasten.
Das Verständnis von Zahnradbearbeitungsverfahren, Methoden und Werkzeugen hilft Ingenieuren und Einkäufern, die richtige Lösung auszuwählen. Gleichzeitig spielt die Qualität des Zahnradrohlings – insbesondere bei geschmiedeten Komponenten – eine entscheidende Rolle für die Gesamtleistung. In Kombination mit CNC-Bearbeitung ermöglicht dies stabile, langlebige Ergebnisse.
Was ist Zahnradbearbeitung?
Die Zahnradbearbeitung ist der Prozess zur Herstellung von Zahnprofilen auf einem Zahnradrohling mithilfe spezialisierter Werkzeuge. Sie ist einer der wichtigsten Schritte in der Zahnradproduktion und bestimmt:
Geometrische Genauigkeit
Oberflächenqualität
Tragfähigkeit und Geräuschverhalten
Typische Zahnradarten:
Schrägverzahnte Räder
Eine präzise Zahnradbearbeitung verbessert die Effizienz, reduziert Verschleiß und sorgt für eine gleichmäßige Lastverteilung.
Zahnradbearbeitungsprozess
Der Prozess umfasst mehrere Schritte zur Sicherstellung hoher Präzision:
Vorbereitung des Zahnradrohlings (Schmieden oder Zerspanung)
Vorbearbeitung zur Formgebung
CNC-Zahnradbearbeitung für exakte Geometrie
Wärmebehandlung zur Erhöhung der Härte
Endprüfung nach ISO-, DIN- oder AGMA-Standards
CNC-basierte Prozesse gewährleisten hohe Wiederholgenauigkeit und stabile Serienqualität.
Arten von Zahnradbearbeitungsverfahren
Je nach Anwendung, Stückzahl und Genauigkeitsanforderung werden unterschiedliche Verfahren eingesetzt:

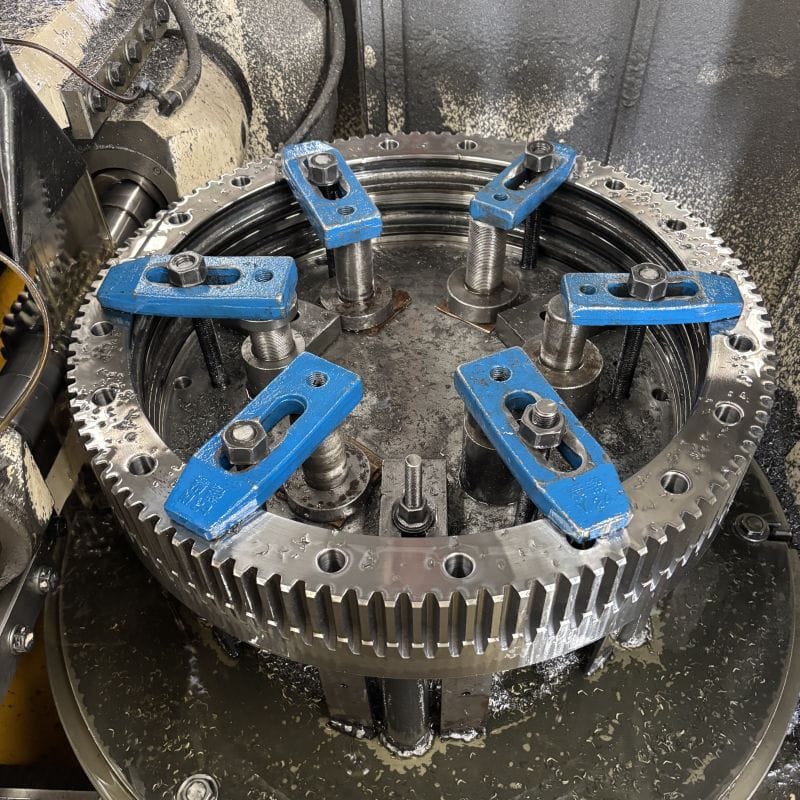

Wälzfräsen
Das am häufigsten eingesetzte und effizienteste Verfahren zur Herstellung von Stirn- und Schrägverzahnungen.
Vorteile:
Hohe Produktivität
Konstante Qualität
Gute Oberflächenqualität
Geeignet für: Großserienfertigung externer Verzahnungen

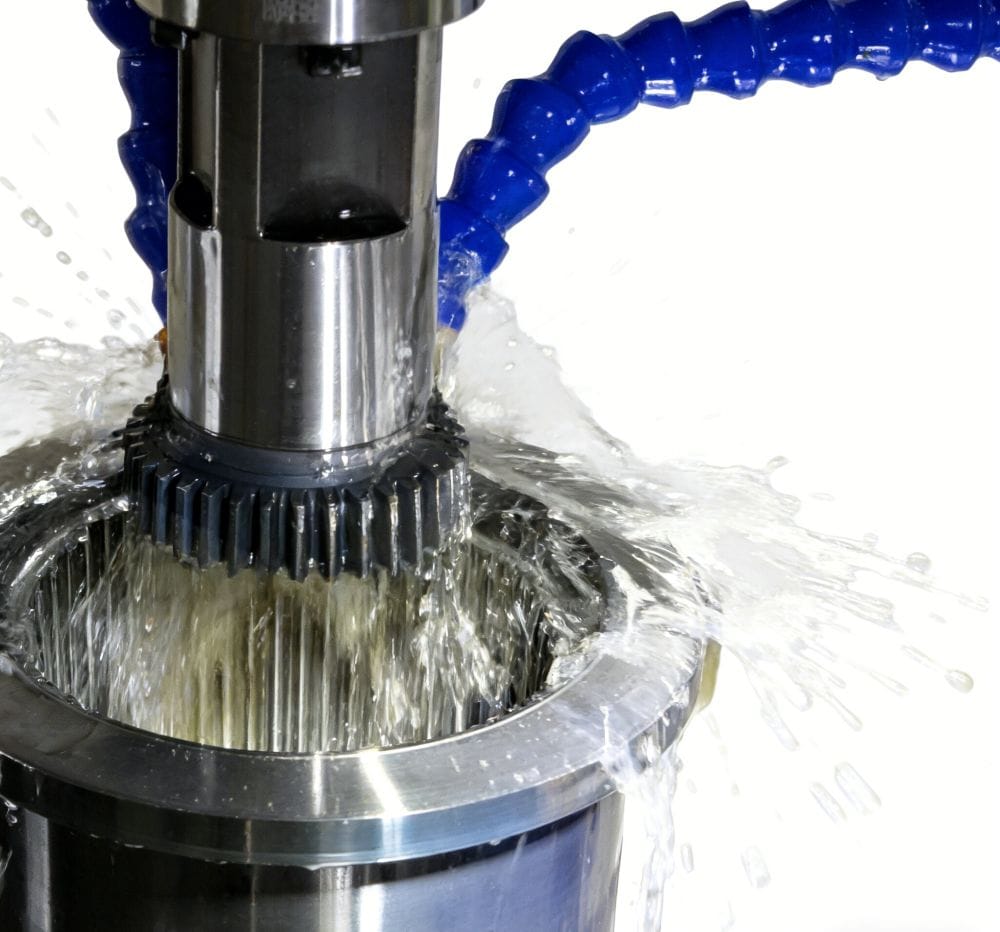

Wälzstoßen
Ideal für Innenverzahnungen und komplexe Geometrien.
Vorteile:
Hohe Flexibilität
Bearbeitung schwer zugänglicher Bereiche
Geeignet für: Innenverzahnungen und Sondergeometrien
Zahnradfräsen
Flexibles Verfahren für Sonderteile und kleine Stückzahlen.
Geeignet für:
Prototypen
Sonderanfertigungen
CNC-Zahnradbearbeitung
Moderne CNC-Technologien bieten höchste Präzision und Wiederholbarkeit.
Geeignet für:
Hochpräzise Zahnräder
Komplexe Bauteile
Vorteile der Zahnradbearbeitung
Hohe Genauigkeit und Konsistenz
Effiziente Serienproduktion
Flexibilität bei Geometrien
Kostenoptimierung durch Materialeinsparung
Kombinierbarkeit mit Wärmebehandlung
Werkzeuge der Zahnradbearbeitung
Typische Werkzeuge:
Wälzfräser
Stoßwerkzeuge
Fräswerkzeuge
CNC-Spezialwerkzeuge
Die richtige Werkzeugwahl erhöht Standzeit, Effizienz und Qualität.
Zahnradbearbeitung vs. Zerspanung: Unterschiede
Die Zahnradbearbeitung ist ein spezialisierter Teilprozess innerhalb der allgemeinen Zerspanung. Die wichtigsten Unterschiede:
| Aspekt | Zahnradbearbeitung | Zerspanung |
|---|---|---|
| Definition | Herstellung von Zahnprofilen auf Rohlingen | Gesamter Bearbeitungsprozess |
| Hauptfunktion | Präzise Zahngeometrie erzeugen | Formen, Bearbeiten und Veredeln |
| Prozesse | Wälzfräsen, Wälzstoßen, Fräsen | Drehen, Bohren, Schleifen, Fräsen |
| Fokus | Zahnprofilgenauigkeit | Gesamttoleranzen |
| Einsatz | Kernprozess der Zahnradfertigung | Umfasst gesamte Fertigung |
In der modernen Fertigung werden beide Prozesse kombiniert, um maximale Präzision und Leistung zu erreichen.
Einfluss der Rohlingqualität auf die Zahnradleistung
Die Leistungsfähigkeit der Zahnradbearbeitung hängt stark von der Qualität des Zahnradrohlings ab. Geschmiedete Rohlinge bieten:
Höhere Materialdichte und Festigkeit
Verbesserte Ermüdungsbeständigkeit
Reduzierte innere Defekte
Stabilere Bearbeitungsbedingungen
Hochwertige Rohlinge führen zu besserer Maßhaltigkeit und längerer Lebensdauer.
Vorteile integrierter Schmiede- und Bearbeitungsprozesse
Die Kombination aus Schmieden und CNC-Bearbeitung bietet signifikante Vorteile:
Verbesserte Materialeigenschaften durch Schmieden
Reduzierte Bearbeitungszeit und Kosten
Höhere Konsistenz in der Serienproduktion
Vollständige Prozess- und Qualitätskontrolle
Diese integrierte Fertigung ist besonders geeignet für hochbelastete Zahnräder in industriellen Anwendungen.
Industrielle Anwendungen der Zahnradbearbeitung
Zahnradbearbeitung wird in zahlreichen Schwerindustrien eingesetzt:
Bergbaumaschinen
Baumaschinen und Antriebssysteme
Landmaschinenkomponenten
Energie- und Kraftwerksanlagen
Industrielle Getriebesysteme
Wie wählt man den richtigen Lieferanten?
Wichtige Kriterien:
Fertigungskapazität
Qualitätsstandards (ISO, DIN, AGMA)
Werkstoffkompetenz
Individualisierungsfähigkeit
Prozessstabilität
Ein zuverlässiger Lieferant reduziert Risiken und Kosten.
Warum Weforging für die Zahnradfertigung wählen
Weforging bietet integrierte Lösungen durch die Kombination von Schmieden, CNC-Bearbeitung, Wärmebehandlung und Prüfung innerhalb eines kontrollierten Prozesses.
Vorteile:
Integration von Schmieden und CNC
Verbesserte Materialfestigkeit und stabile BearbeitungHohe Präzision
Exakte Zahngeometrie und enge ToleranzenInternationale Standards
Produktion nach ISO, DIN und AGMARückverfolgbarkeit und Prüfung
UT-Prüfung, Härtemessung und vollständige DokumentationBranchenerfahrung
Bewährte Lösungen für Bergbau, Bauwesen und Schwerlastanwendungen
Diese integrierte Strategie verbessert Leistung, reduziert Fehler und erhöht die Lebensdauer.
Conclusion
Die Zahnradbearbeitung ist ein zentraler Prozess, der Leistung und Haltbarkeit von Zahnrädern maßgeblich beeinflusst. Die richtige Kombination aus Verfahren, Werkzeugen und hochwertigen Rohlingen ist entscheidend für optimale Ergebnisse.
Weforging bietet integrierte Lösungen für die Zahnradfertigung und liefert zuverlässige Komponenten für globale OEM-Kunden.
Senden Sie uns Ihre Zeichnungen für ein individuelles Angebot.
